Consulte a simulação realizada para a magnetização/desmagnetização da bobina.

O Valor da corrente da bobina para t = 60 μs é:

(arredonde o resultado à milésima de mA)

Considere o seguinte circuito, que corresponde a um circuito de magnetização e de desmagnetização:

Implemente esta simulação no QUCS considerando os seguintes aspectos:

• Configure a corrente inicial da bobina a 0 (clique duas vezes em cima da mesma e introduza o valor '0' no parâmetro 'I - initial current for transient simulation').
• Configure o interruptor S1 (clique duas vezes em cima do símbolo) para que esteja ligado (circuito fechado) no início da simulação e se desligue (circuito aberto) passados 100 µs.
• Escolha o controlador de simulação “Simulação de Transiente” (Transient Simulation) do tipo linear, definindo início (start) igual a 0 e fim igual a 150 µs  com 501 pontos de simulação.
• Adicione um “Diagrama Cartesiano” e uma tabela à folha da simulação para apresentar os resultados da tensão e da corrente medidas ao longo do tempo.
  Nota: para melhorar a visualização dos dois gráficos, escolha representar um deles no eixo YY da direita (clicar duas vezes em cima do gráfico e escolher uma das variáveis, obtendo algo parecido com o visualizado na figura anterior.
• Simule e anexe os ficheiros da simulação ('.sch' e '.png') na caixa seguinte:

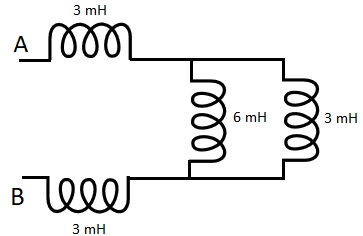

Determine a Indutância (L) equivalente, entre os pontos A e B, da seguinte associação de bobinas:

Apresente o resultado em  mH.

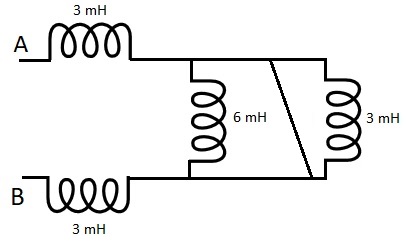

Determine a Indutância (L) equivalente, entre os pontos A e B, da seguinte associação de bobinas:

Apresente o resultado em  mH.

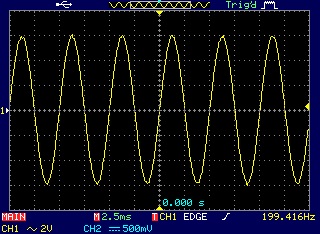

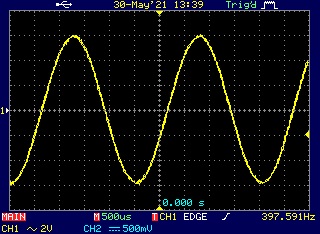

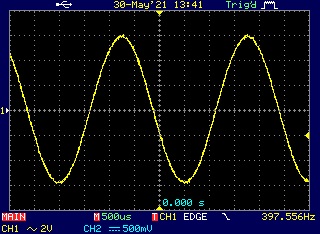

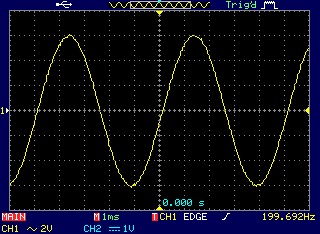

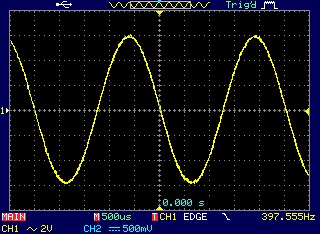

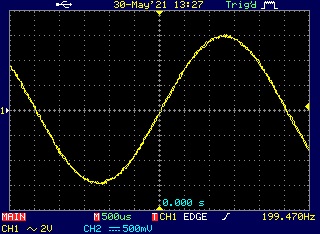

Após a sequência de execução realizada, diga quais das seguintes formas de onda, podem representar o sinal gerado:

Selecione todas as opções de resposta corretas.

Chame o/a professor(a) de forma a verificar as formas de onda e assinar, caso estejam correctas:

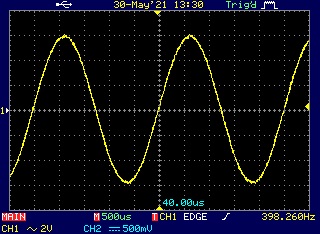

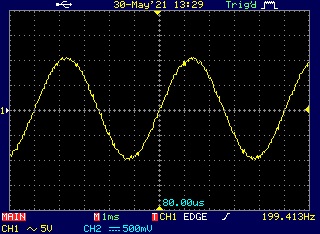

Faça a correspondência correta entre forma de onda e as especificações do sinal.

Ajuste a velocidade de varrimento para 1 ms/DIV.

Resposta as seguintes questões.

Quando se altera sucessivamente o valor da velocidade de varrimento de 0,5 ms/Div para 1 ms/Div e 2,5 ms/Div, estamos a aumentar a frequência do sinal e por isso conseguimos visualizar mais períodos.

Quando

se roda o botão do trigger para a direita estamos a alterar o ponto a partir do

qual se começa a desenhar a onda no osciloscópio, correspondendo este ponto a

um valor inferior de tensão.
