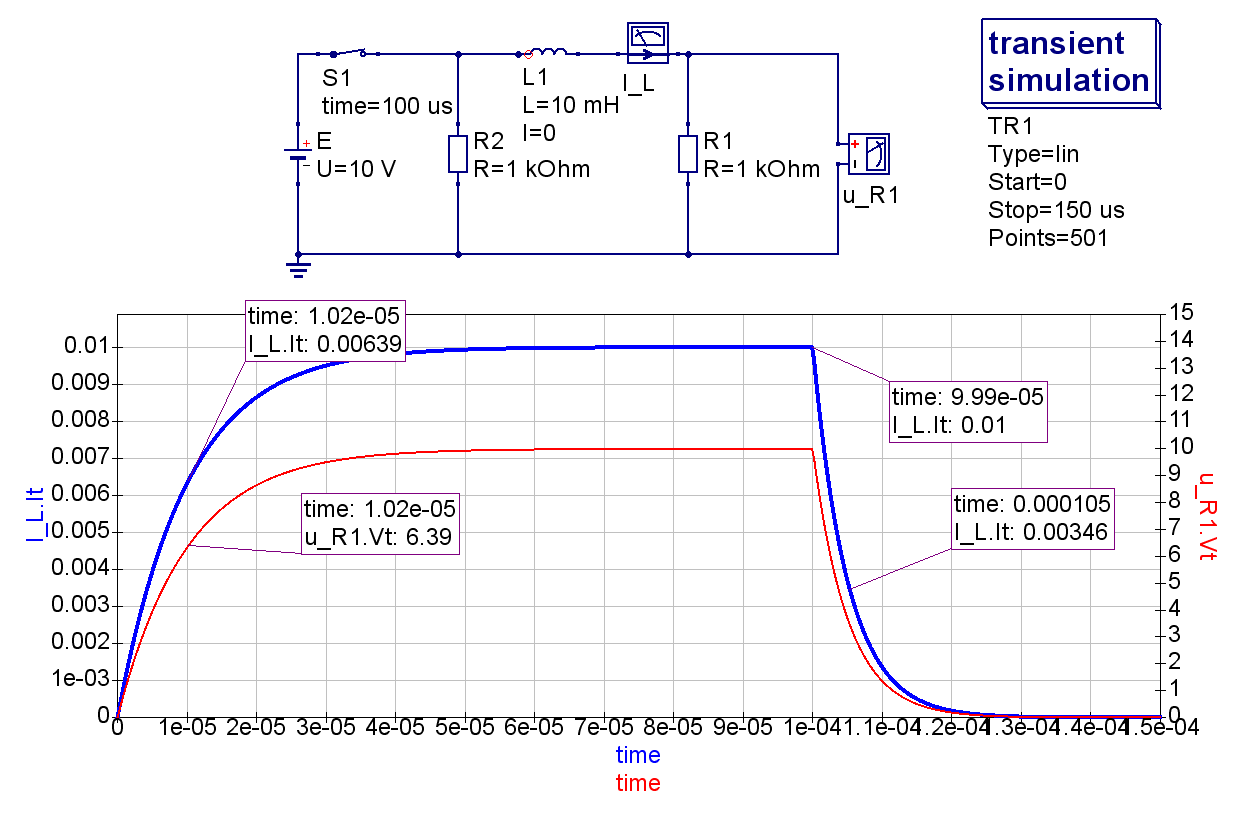

Considere o seguinte circuito, que corresponde a um circuito de magnetização e de desmagnetização:

Implemente esta simulação no QUCS considerando os seguintes aspectos:

• Configure a corrente inicial da bobina a 0 (clique duas vezes em cima da mesma e introduza o valor '0' no parâmetro 'I - initial current for transient simulation').
• Configure o interruptor S1 (clique duas vezes em cima do símbolo) para que esteja ligado (circuito fechado) no início da simulação e se desligue (circuito aberto) passados 100 µs.
• Escolha o controlador de simulação “Simulação de Transiente” (Transient Simulation) do tipo linear, definindo início (start) igual a 0 e fim igual a 150 µs  com 501 pontos de simulação.
• Adicione um “Diagrama Cartesiano” e uma tabela à folha da simulação para apresentar os resultados da tensão e da corrente medidas ao longo do tempo.
  Nota: para melhorar a visualização dos dois gráficos, escolha representar um deles no eixo YY da direita (clicar duas vezes em cima do gráfico e escolher uma das variáveis, obtendo algo parecido com o visualizado na figura anterior.
• Simule e anexe os ficheiros da simulação ('.sch' e '.png') na caixa seguinte:
