Consulte a simulação realizada para o circuito RL-série em corrente alternada.

O valor da tensão na Bobina para uma frequência de 8000 Hz é,  em V:

(arredonde o resultado às centésimas de V)

Consulte a simulação realizada para o circuito RL série em corrente alternada.

O valor da tensão na Bobina em V, para uma frequência de 20000 Hz é:

(arredonde o resultado às centésimas de V)

Consulte a simulação realizada para o circuito RL-série em corrente alternada.

O valor da tensão na Resistência para uma frequência de 16000 Hz é, em V:

(arredonde o resultado às centésimas de V)

Consulte a simulação realizada para o circuito RL-série em corrente alternada.

O valor da corrente do circuito em mA, para uma frequência de 16000 Hz é:

(arredonde o resultado às centésimas de mA)

Consulte a simulação realizada para o circuito RL série em corrente alternada.

O valor da tensão na Resistência em V, para uma frequência de 1000 Hz é:

(arredonde o resultado às centésimas de V)

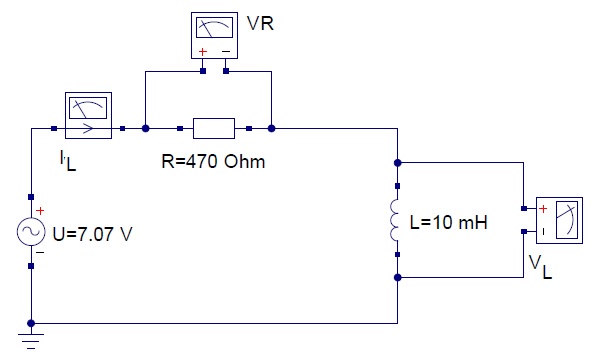

Considere o seguinte circuito:

U = 7,07 V e Frequência de 1 kHz a 20 kHz

Nota: o valor que tem de colocar na configuração da f.e.m. da fonte de tensão CA é o valor eficaz (U = 7,07 V), e não o valor de pico (embora na caixa de configuração dos parâmetros da fonte apareça "Tensão de pico em Volt", erradamente).

Faça uma simulação no QUCS seguindo os seguintes passos:

 a) Desenhe o circuito no QUCS, colocando um Amperímetro e dois Voltímetros, de modo a medir a Corrente no circuito e a Tensão na Bobina e na Resistência.

b) Defina “Simulação AC” (simulação em corrente alternada), indicando como valor mínimo de Frequência 1 kHz e valor máximo de 20 kHz, com passos de 1 kHz correspondendo  a um número de leituras (“points”) de 20.

c) Adicione uma “Tabela” à folha da simulação para apresentar os resultados da Corrente e Tensão na Resistência e Bobina, para as diferentes Frequências de Alimentação

d) Execute a simulação

e) Anexe a mesma aqui.

Consulte a simulação realizada para o circuito RL série em corrente alternada.

O valor da corrente do circuito em mA, para uma frequência de 4000 Hz é:

(arredonde o resultado às décimas de mA)

Determine o valor dos seguintes parâmetros e preencha a tabela:

Consulte a simulação realizada para a magnetização/desmagnetização da bobina.

O Valor da Tensão U_R1 para t = 6 μs é:

(arredonde o resultado à milésima de volt)

Analisando o gráfico, pode dizer-se que na fase inicial (interruptor fechado) a bobina magnetiza e na parte final (com o interruptor aberto) esta desmagnetiza.
