O valor do ângulo de fase da tensão aos terminais do condensador em º, para uma frequência de 8500 Hz é:

(arredonde o resultado às décimas de grau)

O valor da tensão aos terminais do condensador em V, para uma frequência de 8500 Hz é:

(arredonde o resultado às centésimas de volt)

O valor do ângulo de fase da corrente do circuito em º, para uma frequência de 6000 Hz é:

(arredonde o resultado às décimas de grau)

O valor da tensão aos terminais do condensador em V, para uma frequência de 5500 Hz é:

(arredonde o resultado às centésimas de volt)

O valor do ângulo de fase da corrente do circuito em º, para uma frequência de 7000 Hz é:

(arredonde o resultado às décimas de grau)

Consulte a simulação realizadas para o circuito RC série em corrente alternada

O valor da corrente do circuito para uma frequência de 8500 Hz é, em mA:

Arredonde o resultado às centésimas de mA.

O valor da corrente do circuito em mA, para uma frequência de 9000 Hz é:

(arredonde o resultado às centésimas de mA)

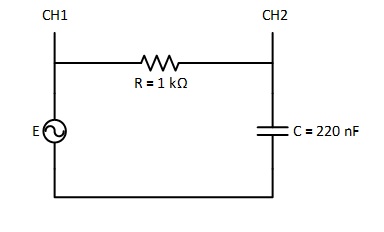

Considere o seguinte circuito:

E = 7 V (valor eficaz) e f = [500 Hz a 10 kHz]

Faça uma simulação no QUCS seguindo os seguintes passos:

a) Desenhe o circuito no QUCS, colocando um Amperímetro e um Voltímetro, de modo a medir a corrente no circuito e a tensão no condensador.

Nota: o valor que tem de colocar na configuração da f.e.m. da fonte de tensão CA é o valor eficaz (U = 7 V), e não o valor de pico (embora na caixa de configuração dos parâmetros da fonte apareça "Tensão de pico em Volt", erradamente). Para mais informações, ler o seguinte documento: Problemas QUCS

b) Escolha o controlador de simulação “Simulação AC” (simulação em corrente alternada), com varrimento "Linear", indicando como valor mínimo da frequência 500 Hz e valor máximo 10 kHz, e número de leituras (“points”) de 20.

c) Adicione uma “Tabela” à folha da simulação para apresentar os resultados da corrente e tensão no condensador, para as diferentes frequências de alimentação.

d) Execute a simulação.

e) Verifique que a diferença de fase entre a tensão e a corrente no condensador é de 90º (como esperado).

f) Anexe a simulação aqui.

Considerando a análise teórica efectuada anteriormente, indique qual o valor da Tensão na Resistência para a frequência de 10000 Hz, em volt (V).

Arredonde o valor às centésimas de volt.

Considerando a análise teórica efectuada anteriormente, indique qual o valor da Tensão na Resistência para a frequência de 500 Hz.

Arredonde o valor às centésimas de Volt.
