Considerando a análise teórica efectuada anteriormente, indique qual o valor da reactância capacitiva para a frequência de 10000 Hz.

Arredonde o valor às centésimas de ohm.

Considerando a análise teórica efectuada anteriormente, indique qual o valor da reactância capacitiva para a frequência de 1000 Hz, em ohm (Ω).

Arredonde o valor às centésimas de ohm.

Consulte a simulação realizadas para a descarga do condensador.

O Valor da Tensão aos terminais do condensador para t = 40 s é:

(arredonde o resultado às centésimas de volt)

Consulte a simulação realizadas para a descarga do condensador.

O Valor da Tensão aos terminais do condensador para t = 65 s é:

(arredonde o resultado às centésimas de volt)

O Valor da Tensão aos terminais do condensador para t = 40 s é:

(arredonde o resultado às centésimas de volt)

O Valor da Tensão aos terminais do condensador para t = 65 s é:

(arredonde o resultado às centésimas de volt)

Considere o seguinte circuito, que corresponde a um circuito de descarga:

Faça uma simulação no QUCS seguindo os seguintes passos:

 a) Desenhe o circuito anterior colocando um voltímetro aos terminais do condensador. Edite as propriedades do condensador e coloque como tensão - V (tensão inicial para a simulação transiente) 10 volt.

b) Defina “Simulação de Transiente” (simulação de regime transitório), indicando como valor mínimo do tempo 0 s e valor máximo de 90 s, com um “passo” de 5 s.

c) Adicione um “Diagrama Cartesiano” e uma tabela à folha da simulação para apresentar os resultados da respetiva tensão no condensador ao longo do tempo.

d) Execute a simulação.

e) Anexe a mesma aqui.

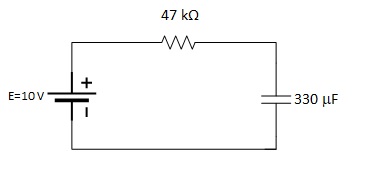

Considere o seguinte circuito, que corresponde a um circuito de carga:

Faça uma simulação no QUCS seguindo os seguintes passos:

a) Desenhe o circuito anterior colocando um voltímetro aos terminais do condensador. Edite as propriedades do condensador e coloque como tensão - V (tensão inicial para a simulação transiente) zero volt.

b) Defina “Simulação de Transiente” (simulação de regime transitório), indicando como valor mínimo do tempo 0 s e valor máximo de 90 s, com um “passo” de 5 s.

c) Adicione um “Diagrama Cartesiano” e uma tabela à folha da simulação para apresentar os resultados da respetiva tensão no condensador ao longo do tempo (é necessário utilizar o voltímetro do QUCS).

d) Execute a simulação.

e) Anexe a simulação.

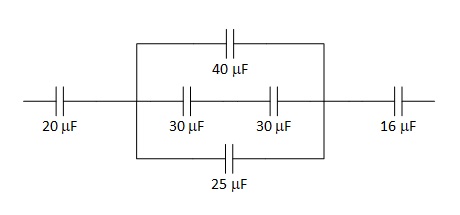

Determine a capacidade equivalente da seguinte associação de condensadores:

Apresente o resultado em μF

Determine a capacidade equivalente da seguinte associação de condensadores:

Apresente o resultado em μF
