[Analysis COMB CPMK-07]
Pilihlah pernyataan dibawah ini yang SALAH.
Jawaban dapat terdiri dari satu atau lebih.
[SOM-POM CPMK-06]

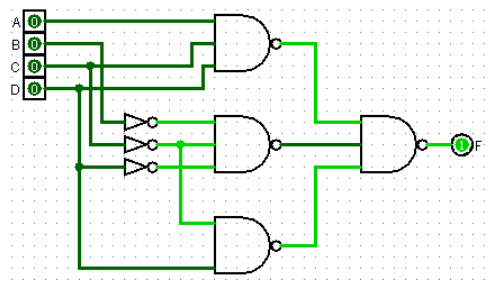

Diketahui rangkaian digital 2-level menggunakan gerbang NAND berikut:
Tuliskan bentuk POS paling optimum dari fungsi output, F(A,B,C,D), rangkaian tersebut:
CATATAN:
- Variabel ditulis dengan huruf besar
- Gunakan "+" untuk OR dan "." untuk AND
- Tulis jawaban tanpa spasi. Contoh: (A+B').(C'+D)

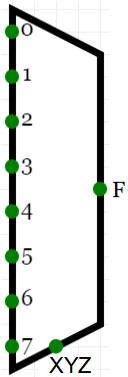

[Analysis COMB CPMK-07]Sebuah fungsi boolean dalam bentuk POS F(X, Y, Z) = (X+Y).(X'+Y').(Y+Z) dapat diimplementasikan dengan menggunakan multiplexer 8x1 dengan input selector = XYZ. Tentukan input dari multiplexer tersebut untuk mengimplementasikan fungsi boolean yang diminta, dengan melengkapi tabel di bawah berdasarkan referensi gambar berikut:
| Input 0 | ||
| Input 1 | ||
| Input 2 | ||
| Input 3 | ||
| Input 4 | ||
| Input 5 | ||
| Input 6 | ||
| Input 7 |
[Sistem Bilangan CPMK-02]
Lakukanlah pengurangan 7-bit bilangan biner X, Y dibawah ini.
Catatan: Z adalah Borrow (bilangan yg dipinjam dari bit sebelumnya), Sub adalah hasil pengurangan.
Anda diminta untuk mengisi setiap cell Borrow dan Sub dengan bilangan "0" atau "1"
| Z | 0 | ||||||
| X | 1 | 1 | 0 | 0 | 0 | 1 | 1 |
| Y | 0 | 1 | 1 | 1 | 1 | 1 | 0 |
| - ________ | _________ | _________ | _________ | _________ | _________ | _________ | |
| Sub |
[Analysis COMB CPMK-07]

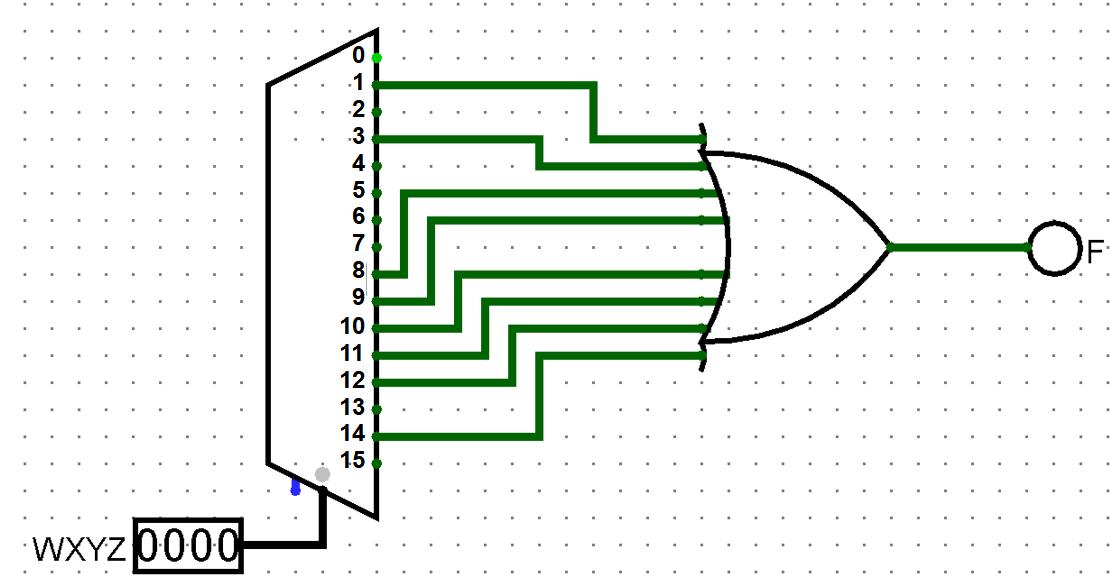

Tentukan POS optimum dari circuit berikut:
F(W,X,Y,Z)=
CATATAN HARAP DIPERHATIKAN:
- Variabel ditulis dengan HURUF BESAR
- Tulis variabel pada setiap term sesuai urutan Alfabet
- Tulis jawaban tanpa spasi, tanpa dot (.) dan beri kurung antar term.Contoh isian: (W+X)(X+Y'+Z)
[K-Map CPMK-05]
Manakah persamaan Boolean yang sesuai dengan K-Map berikut ini?
| BC \ A | 0 | 1 |
| 00 | 0 | 1 |
| 01 | 1 | 1 |
| 11 | 1 | 1 |
| 10 | 0 | 0 |

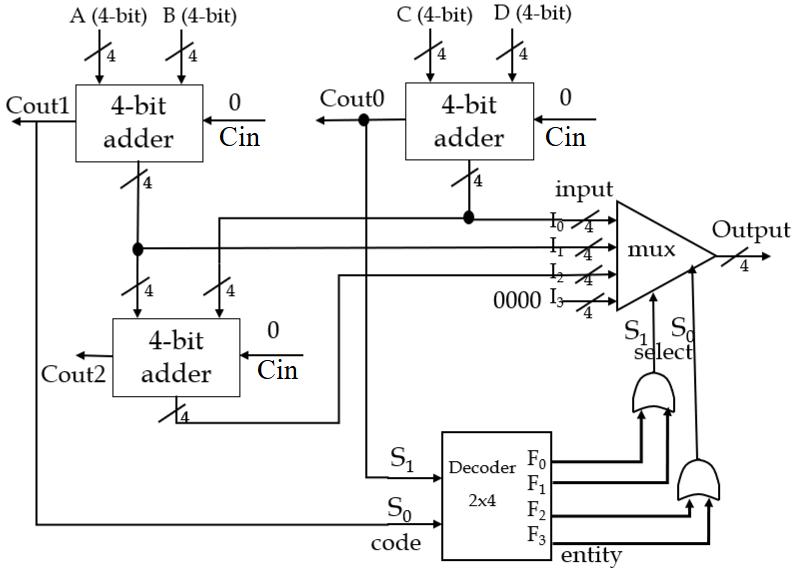

[Sintesa-COMB CPMK-08]Diberikan rangkaian kombinasional sebagai berikut:
Lengkapi tabel berikut berdasarkan rangkaian di atas:
A (4-bit) | B (4-bit) | C (4-bit) | D (4-bit) | Cout2 (1-bit) | Cout1 (1-bit) | Cout0 (1-bit) | Output (4-bit) |
1100 | 1010 | 1101 | 1000 | ||||
1011 | 1100 | 1010 | 1001 |
[Combinational Component CPMK-09]
Pilihlah pernyataan dibawah ini yang BENAR.
Jawaban dapat terdiri dari satu atau lebih.
[SOM-POM CPMK-06]
Tentukan bentuk Product of Sum (POS) optimum dari fungsi boolean F(a,b,c,d) = Σm(4,5,6,9,13,14), d = Σm(0,2,7,8,10,12)
[SEQ-SYNTHESIS CPMK-12]

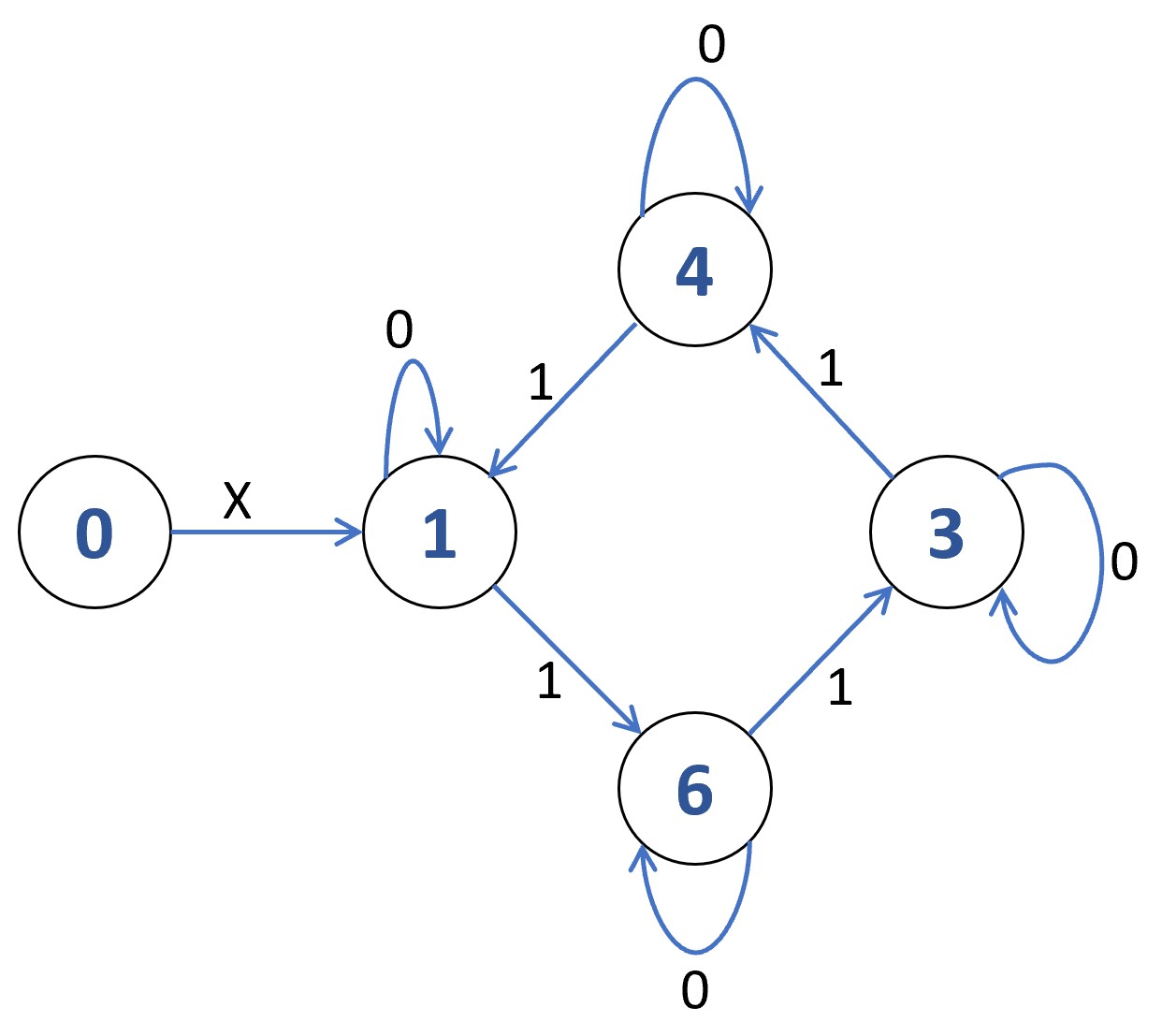

Implementasikan rangkaian sekuensial untuk State Diagram berikut ini menggunakan T Flip-flop. Rangkaian akan berpindah dengan urutan state 1, 6, 3, 4, 1, ... dst jika RUN = 1. Jika RUN = 0, rangkaian akan tetap di state terakhir. State awal 0 akan berpindah ke state 1 apa pun input RUN.
Perilaku rangkaian yang diharapkan dapat dilihat dalam video berikut
.Ikuti tahapan perancangan dengan mengisi Next-State Table berikut ini:
| Present State | Next State | Input FF | |||||||
| Q2 | Q1 | Q0 | RUN | Q2 | Q1 | Q0 | T2 | T1 | T0 |
| 0 | 0 | 0 | 0 | ||||||
| 1 | |||||||||
| 0 | 0 | 1 | 0 | ||||||
| 1 | |||||||||
| 0 | 1 | 1 | 0 | ||||||
| 1 | |||||||||
| 1 | 0 | 0 | 0 | ||||||
| 1 | |||||||||
| 1 | 1 | 0 | 0 | ||||||
| 1 |
K-Map untuk T2
| Q0' | Q0 | ||||
| Q2' | Q1' | ||||
| Q1 | |||||
| Q2 | |||||
| Q1' | |||||
| RUN' | RUN | RUN' |
T2 =
K-Map untuk T1
| Q0' | Q0 | ||||
| Q2' | Q1' | ||||
| Q1 | |||||
| Q2 | |||||
| Q1' | |||||
| RUN' | RUN | RUN' |
T1 =
K-Map untuk T0
| Q0' | Q0 | ||||
| Q2' | Q1' | ||||
| Q1 | |||||
| Q2 | |||||
| Q1' | |||||
| RUN' | RUN | RUN' |
T0 =
Dengan persamaan input T yang telah diperoleh, maka State yang belum terlihat dapat dilengkapi sbb:
State 2 jika mendapat input RUN = 0 akan beralih ke State
State 2 jika mendapat input RUN = 1 akan beralih ke State
State 5 jika mendapat input RUN = 0 akan beralih ke State
State 5 jika mendapat input RUN = 1 akan beralih ke State
State 7 jika mendapat input RUN = 0 akan beralih ke State
State 7 jika mendapat input RUN = 1 akan beralih ke State
