[SEQ-ANALYSIS CMPK-11]
Seorang mahasiswa sedang mendesain sirkuit 2-bit counter dimana counter bergerak mulai dari 0, 1, 2, kembali ke 0. State dinyatakan oleh AB. Sirkuit yang digunakan menggunakan D flip-flop A, dan JK flip-flop B. Lengkapilah table state berikut:Catatan: opsi isian table adalah 0, 1, atau x
| Current state | Next State | Input equation | ||||
| A | B | A+ | B+ | DA | JB | KB |
| 0 | 0 | |||||
| 0 | 1 | |||||
| 1 | 0 | |||||
| 1 | 1 |
[Boolean CPMK-03]Fungsi Sum of Minterms F(X,Y,Z)=X'Y'Z+XY'Z'+XY'Z+XYZ'+XYZ ekivalen dengan fungsi Product of Maxterm F(X,Y,Z)=
[Flip-flop CPMK-10]
Untuk menampilkan counter sebuah jam digital, dua digit BCD (Binary Coded Decimal) misalnya 54 memerlukan buah Flip-flop.
[Boolean CPMK-03]Sum of Product F(X,Y,Z)=XZ+Y'Z+X'Y' ekivalen dengan Product of Sum F(X,Y,Z)=
[SEQ-COMPONENT CPMK-13]
Sebuah modul memory 8Mx16-bit menggunakan sejumlah chip memori 256Kx8-bit.
Catatan: 1M = 220; 1K= 210
Total bit pengalamatan pada modul memory = bitAlokasi bit yang digunakan untuk pengalamatan internal chip memori = bitAlokasi bit yang digunakan untuk input decoder = bitJumlah chip yang digunakan oleh modul memory = 2^(pangkat) buah chip
[K-Map CPMK-05]

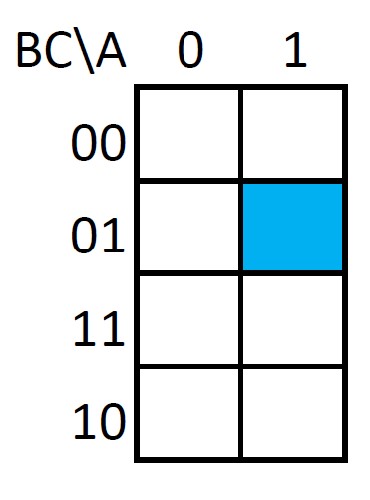

Tentukan minterm dari cell biru dalam K-Map berikut.
[Sistem Bilangan CPMK-02]
Berapakah bobot dari angka 4 dalam bilangan octal (4512)8 ?
[K-Map CPMK-05]
Manakah Essential Prime Implicant dari K-Map berikut:
| CD\AB | 00 | 01 | 11 | 10 |
| 00 | 0 | 0 | 1 | 0 |
| 01 | 0 | 0 | 1 | 1 |
| 11 | 1 | 1 | 1 | 1 |
| 10 | 1 | 1 | 0 | 0 |
[Inter-Radix Conversion CPMK-01]
Kalikanlah 3-bit bilangan hexadecimal X dan Y. Lakukan perkalian tersebut dengan melengkapi langkah-langkah perkalian di bawah ini.
Catatan: Product merupakan hasil akhir perkalian.
| X | 2 | 5 | A | |||
| Y | B | 7 | 4 | |||
| x | ------- | ------- | ------- | |||
| Temp | ||||||
| Temp | ||||||
| Temp | ||||||
| + | ------- | ------- | ------- | ------- | ------- | ------- |
| Product |
[SOM-POM CPMK-06]Fungsi maxterm F(W,X,Y,Z)=(W'+X+Y+Z').(W+X'+Y+Z) dapat diringkas menjadi
F(W,X,Y,Z)=∏M( , )
Note: isi dengan bilangan sesuai urutan dari kecil ke besar
