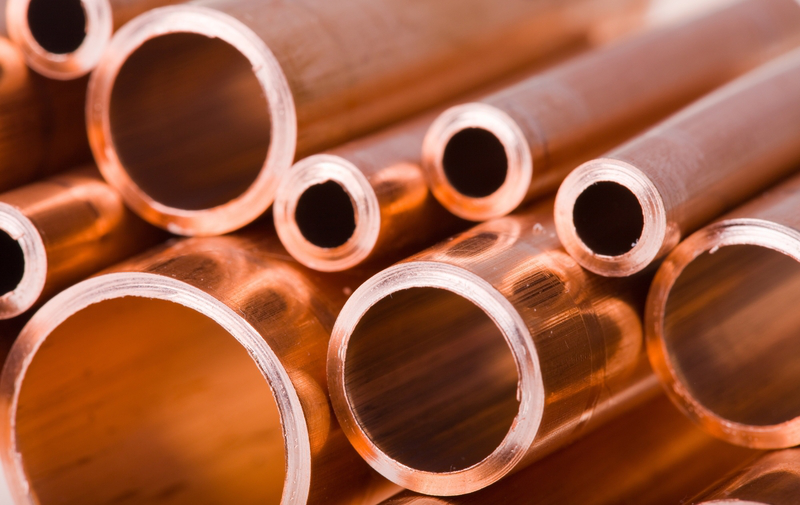

Ein Kupferrohr hat einen Innendurchmesser von 2.7 mm und einen

Aussendurchmesser von 3.2 mm. Wieviel Strom darf durch das Rohr

fliessen, wenn die maximal zulässige Stromdichte 8 A/mm

Wieviel beträgt der Querschnitt des Rohres? mm² (2 Kommastellen)

Wieviel beträgt die zulässige Stromstärke? A (1 Kommastelle)

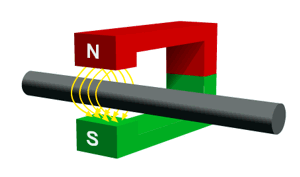

Welche Antworten zum Begriff "Induktion" sind zutreffend?

Achtung! Es sind drei Antworten richtig.

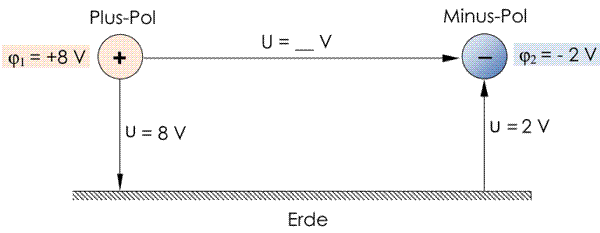

Welchen Wert in V hat die Spannung U? (Tragen Sie das Resultat nur als Zahl und ohne Kommastelle in V ins Antwortfeld ein)

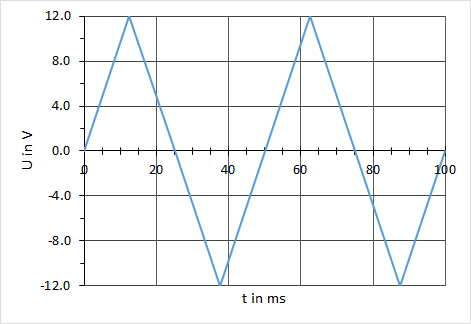

Bestimmen Sie aus dem Liniendiagramm die Frequenz der Wechselspannung. (Tragen Sie das Resultat in Hz ohne Einheit als ganze Zahl ins Antwortfeld ein)

Textanalyse: Den Zahlen  muss nun ein Formelzeichen zugeordnet werden,

damit mit einer Formel gerechnet werden kann. Ordnen Sie im folgenden

Aufgabentext die passenden Formelzeichen den Zahlen zu:

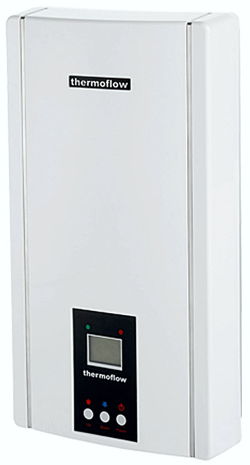

Ein elektrischer Durchlauferhitzer für den Anschluss an 3 x 400 V

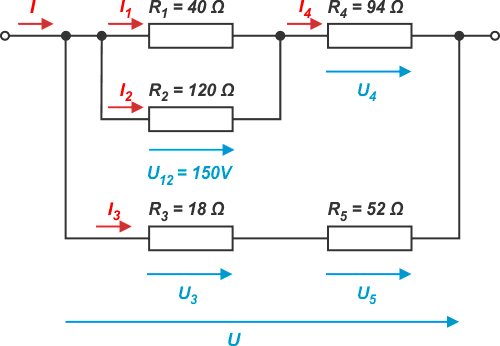

Für die Berechnung des Ersatzwiderstandes müssen Sie schrittweise die Serie- und Parallschaltungen der Gruppenschaltung von innen nach aussen  berechnen. Es sind immer zwei Widerstände in Serie oder Parallel zu schalten.

Schritt 1:

Schritt 2:

Schritt 3:

Schritt 4:

Geben Sie die verlangten Resultate in die Lücken ein:

Ersatzwiderstand R_E = Ω (2 Kommastellen)

Strom I₁ = A (2 Kommastellen)

Strom I₂ = A (2 Kommastellen)

Strom I₄ = A (2 Kommastellen)

Spannung U₄ = V (2 Kommastellen)

Gesamtspannung U = V (2 Kommastellen)

Gesamtstrom I = A (2 Kommastellen)

Strom I₃ = A (2 Kommastellen)

Spannung U₃ = V (2 Kommastellen)

Spannung U₅ = V (2 Kommastellen)

Welche Formel(n) haben Sie für die Berechnung verwendet?

Welches sind die gesuchte(n) Grösse(n)?
