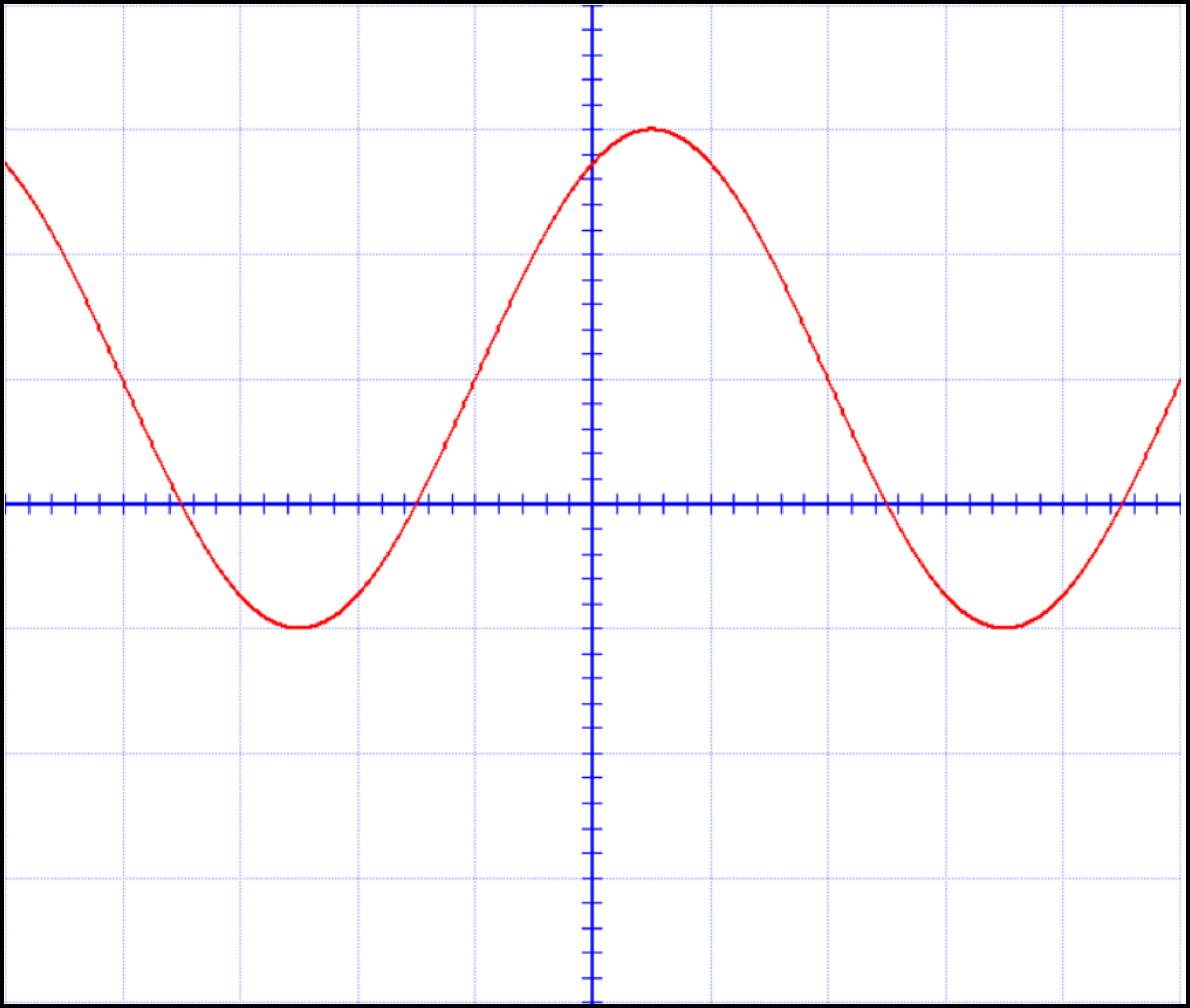

Določi časovni potek napetosti prikazane na spodnji sliki.

Če pritisnemo tipko GD, dobimo na sredini zaslona ravno črto.

Podatki:

k_y = 5 V/div

u(t) = V · sin( 360° Hz · t + °) + V

Na osciloskop je priključen signal, ki je prikazan na prvi sliki.

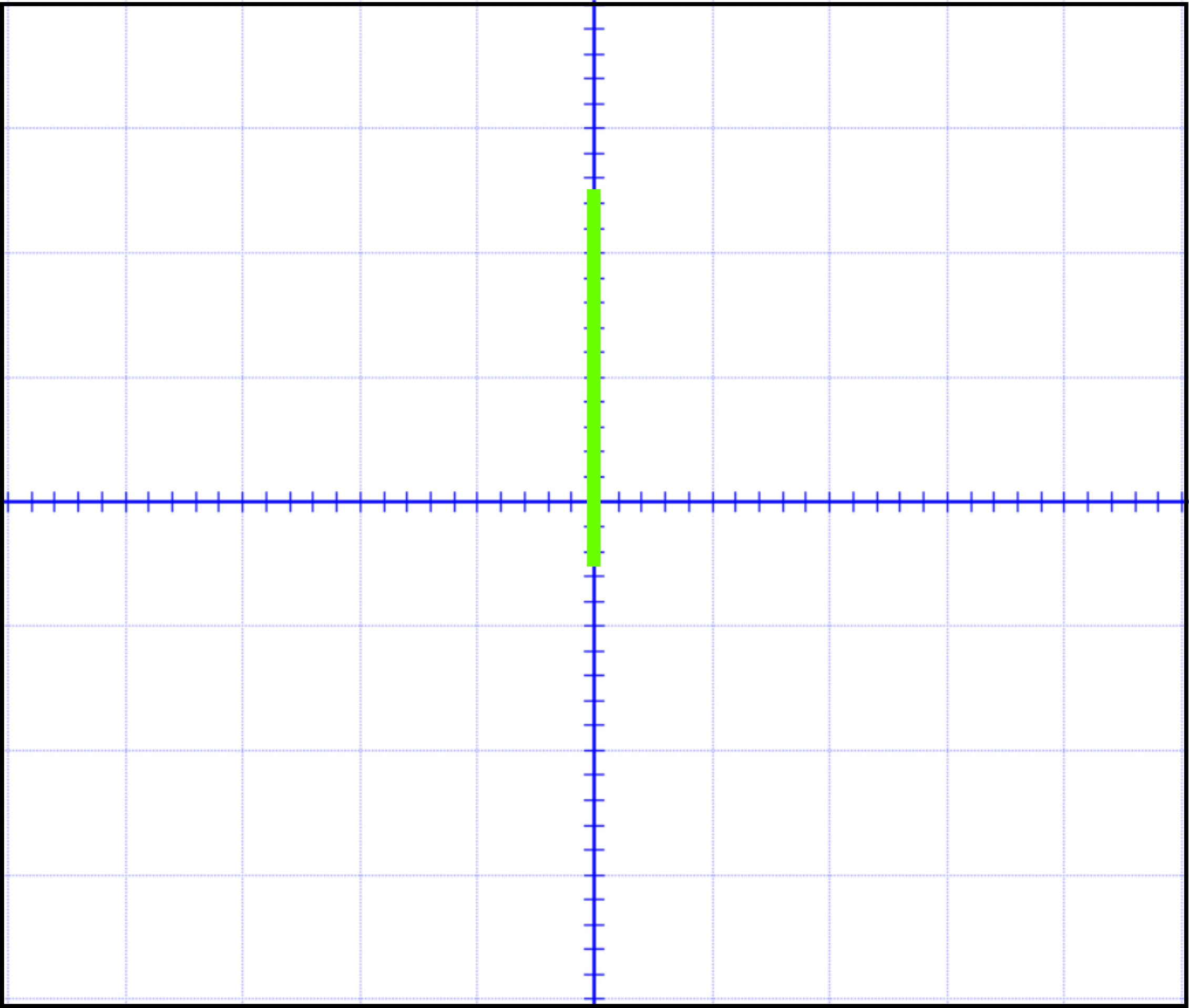

 Katere izmed ponujenih funkcij morajo biti vključene/izključene, da bomo na zaslonu dobili sledečo sliko:

Opomba: Če vključimo gumb GD, dobimo črto na sredini zaslona.

Pod tem vprašanjem bodo ročno vnešene točke nalog z lista.

Časovni potek napetosti na nekem elementu je podan z zapisom:

u(t) = 100 · sin(ωt + 30°) V.

Tok, ki teče v element, je pa podan z zapisom:

i(t) = 2 · sin(ωt + 30°) A.

Za kateri element gre in kolikšni sta njegova vrednost ter moč, če je ω = 100 rd/s?

Element:

Moč:

Na osciloskop je priključen signal, ki je prikazan na prvi sliki.

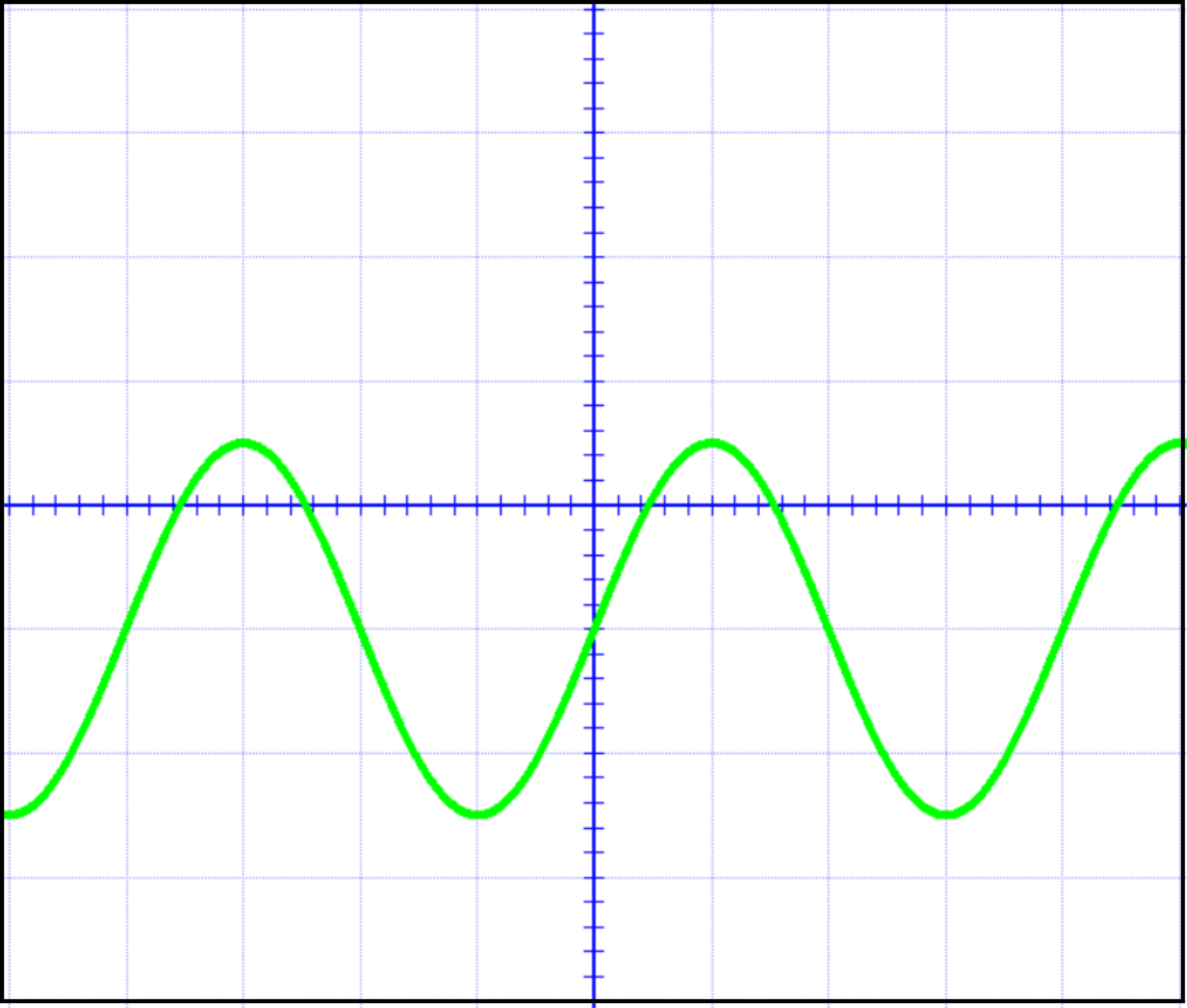

Katere izmed ponujenih funkcij morajo biti vključene/izključene, da bomo na zaslonu dobili sledečo sliko:

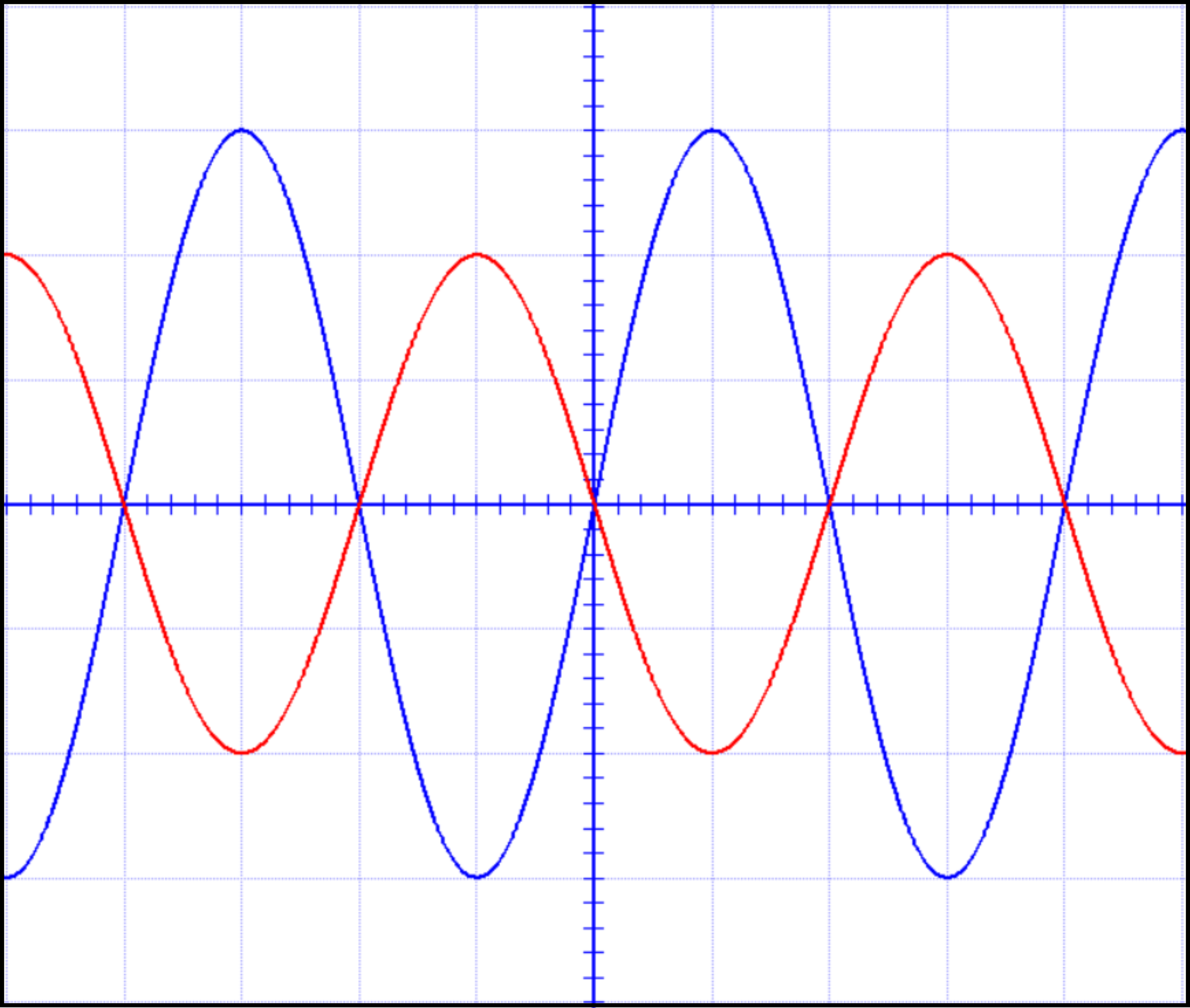

Na osciloskop sta priključena dva signala, katerih časovna poteka sta prikazana na sliki.

Modri signal predstavlja časovni potek napetosti funkcijskega generatorja. Rdeči signal predstavlja padec napetosti na uporu.

Če pritisnemo tipko GD, dobimo na sredini zaslona ravno črto.

Odklonski konstanti:

k_y = 10 V/div

Vrednost upora:

R = 950 Ω

Izračunaj:

Na osciloskop je priključen signal, ki je prikazan na prvi sliki.

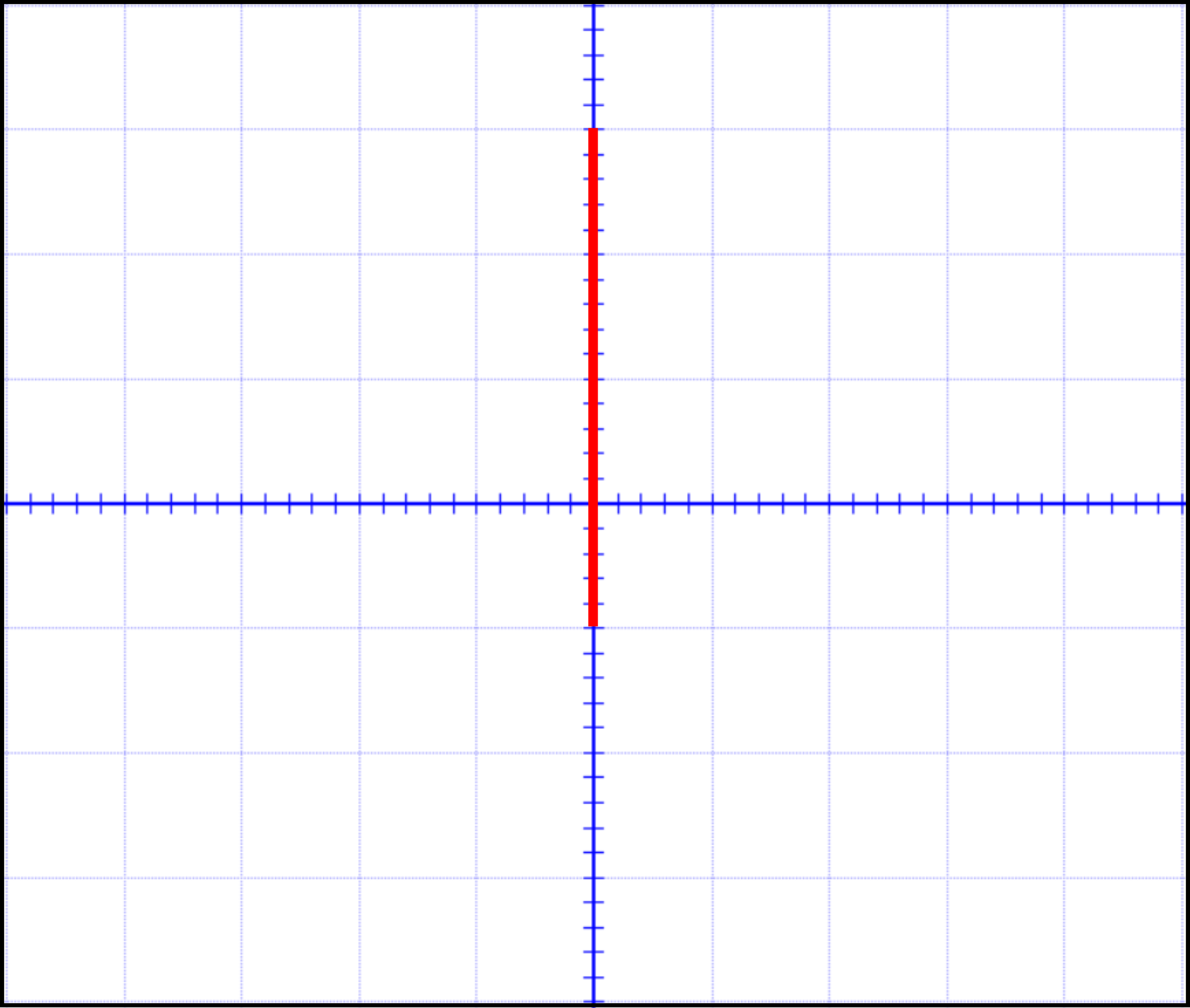

Katere izmed ponujenih funkcij morajo biti vključene/izključene, da bomo na zaslonu dobili sledečo sliko:

Na osciloskop je priključen signal, ki je prikazan na prvi sliki.

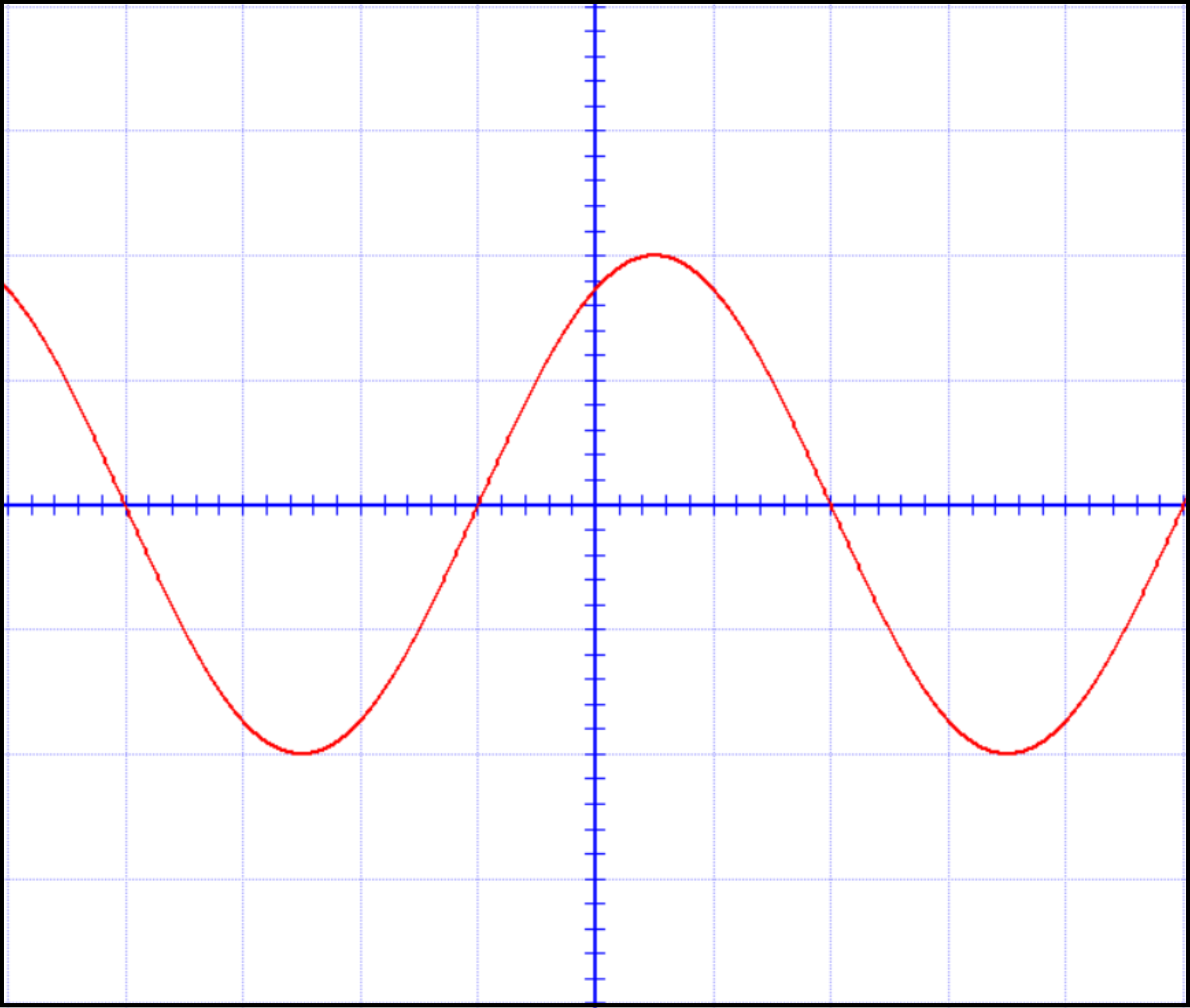

Določi časovni potek napetosti prikazane na spodnji sliki.

Če pritisnemo tipko GD, dobimo na sredini zaslona ravno črto.

Podatki:

k_y = 4 V/div

u(t) = V · sin( 2π Hz · t + rad) + V

Na osciloskop je priključen signal, ki je prikazan na prvi sliki.

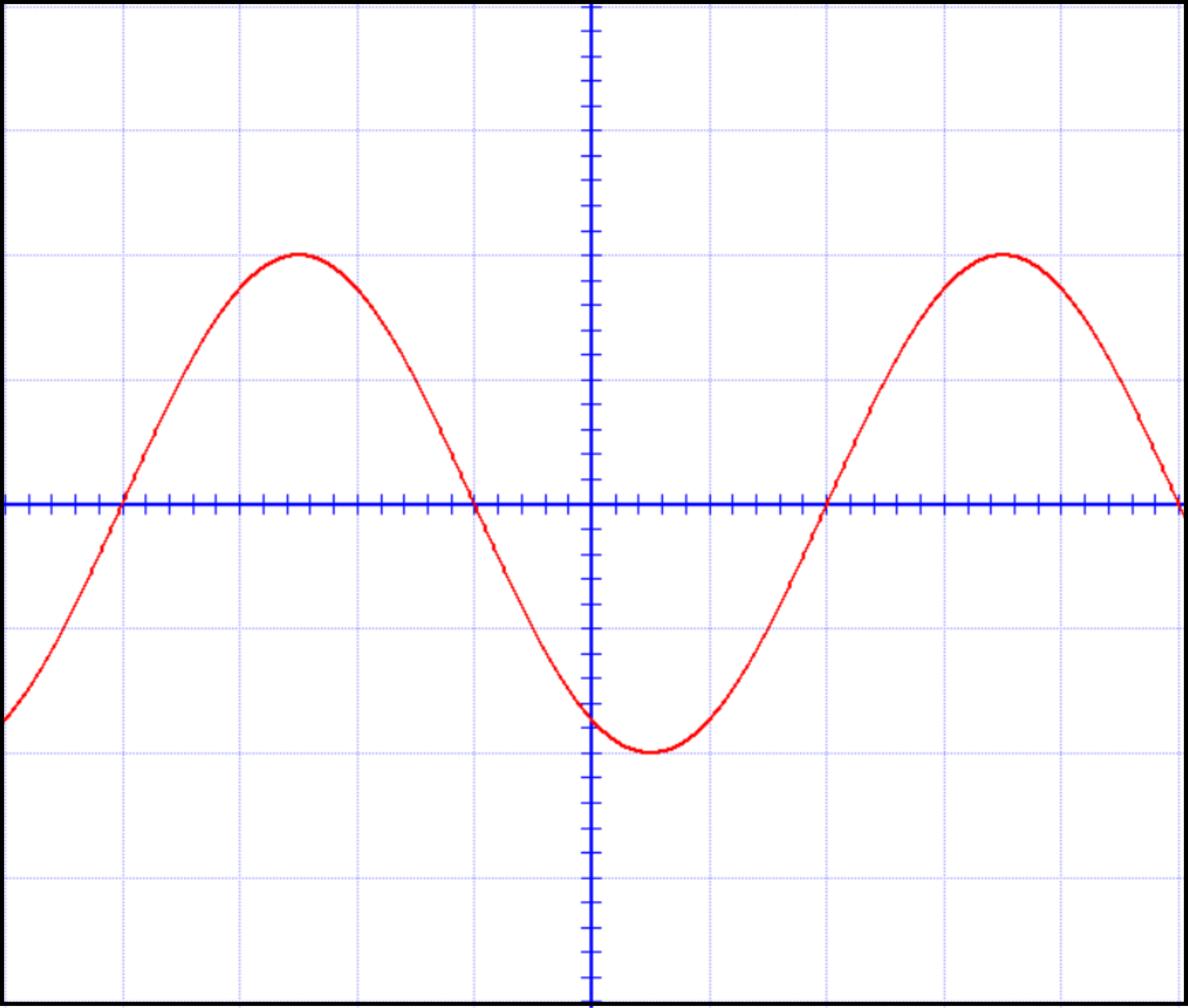

Katere izmed ponujenih funkcij morajo biti vključene/izključene, da bomo na zaslonu dobili sledečo sliko:
