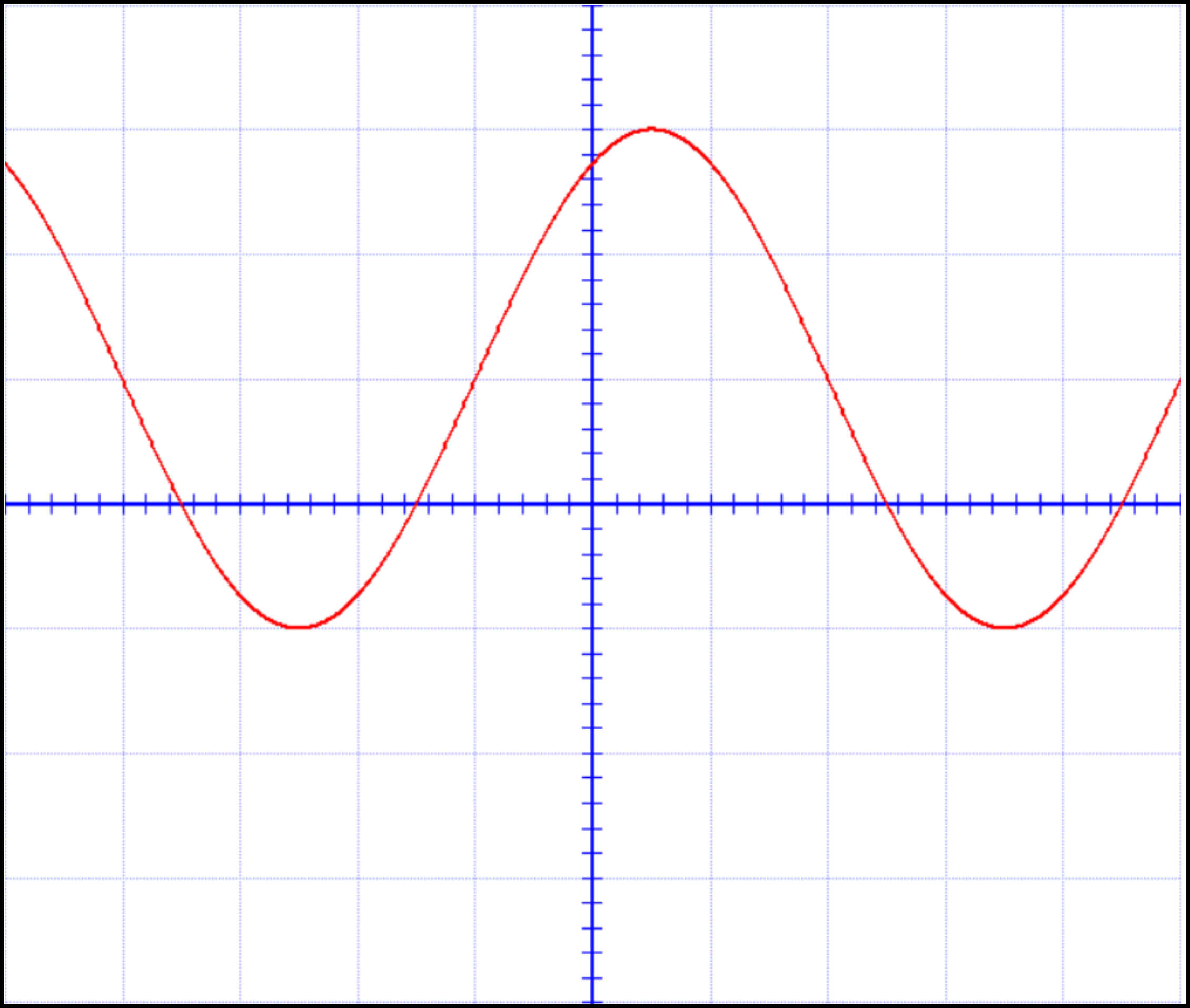

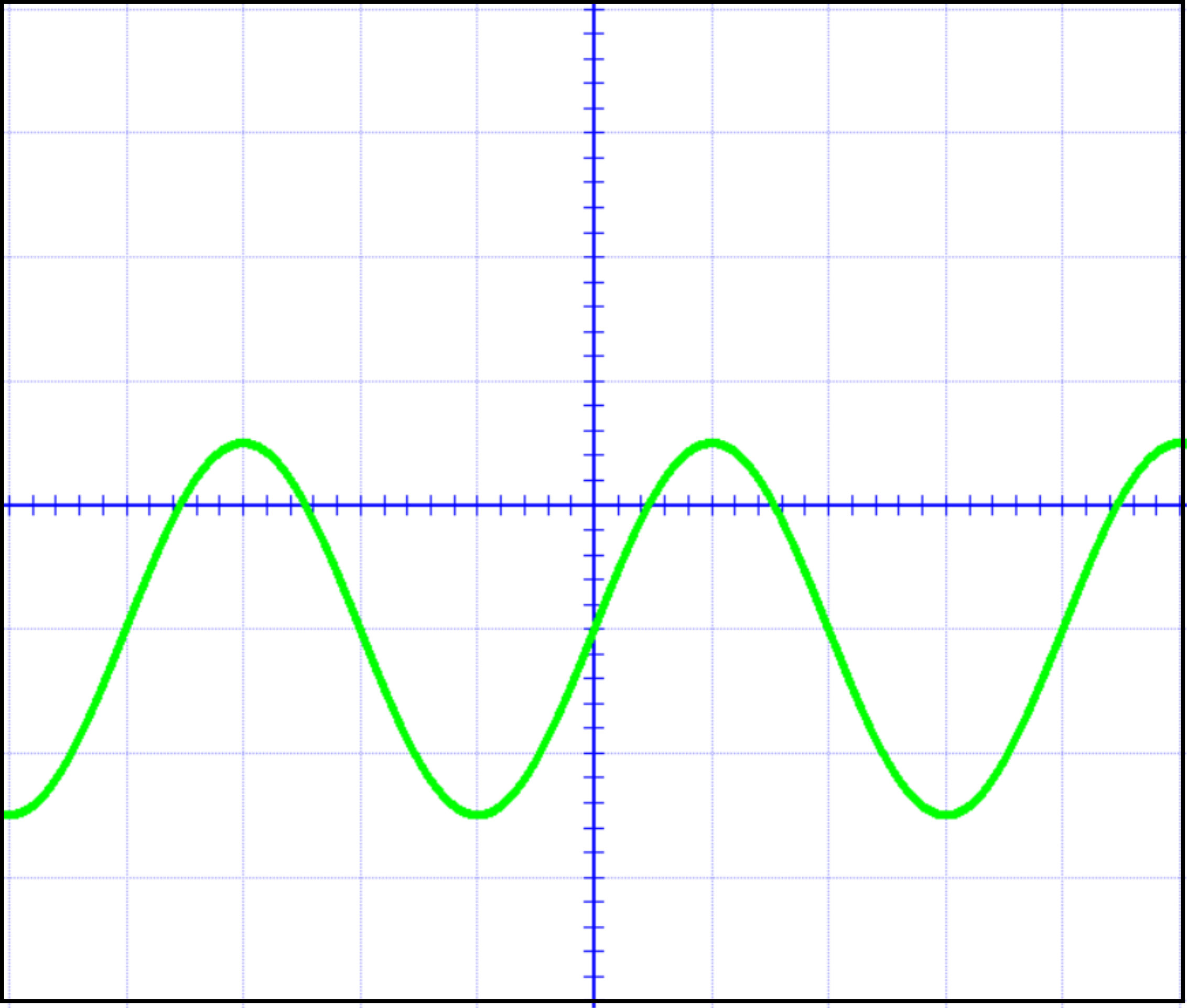

Na osciloskop je priključen signal, ki je prikazan na prvi sliki.Katere izmed ponujenih funkcij morajo biti vključene/izključene, da bomo na zaslonu dobili sledečo sliko:
Opomba: Če vključimo gumb GD, dobimo črto na sredini zaslona.
AC | DC | INV | XY |

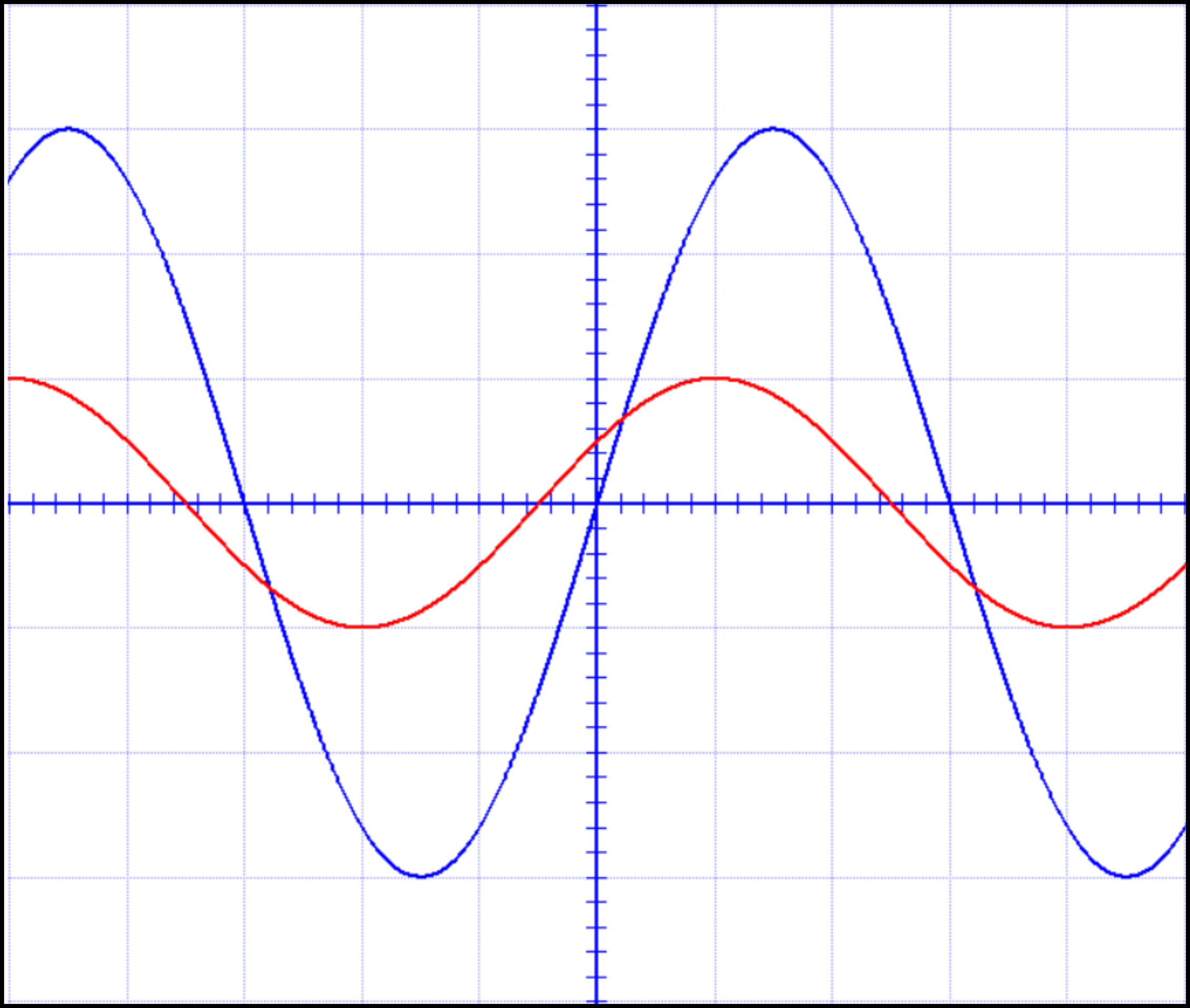

Na osciloskop sta priključena dva signala, katerih časovna poteka sta prikazana na sliki.
Modri signal predstavlja časovni potek napetosti funkcijskega generatorja. Rdeči signal predstavlja padec napetosti na uporu.
Če pritisnemo tipko GD, dobimo na sredini zaslona ravno črto.
Odklonski konstanti:
ky = 5 V/divkT = 4 ms/div
Vrednost upora:
R = 1050 Ω
Izračunaj:
Um,g (V) | Um,R (V) | T (ms) | f (Hz) | Im (mA) | φ (°) |

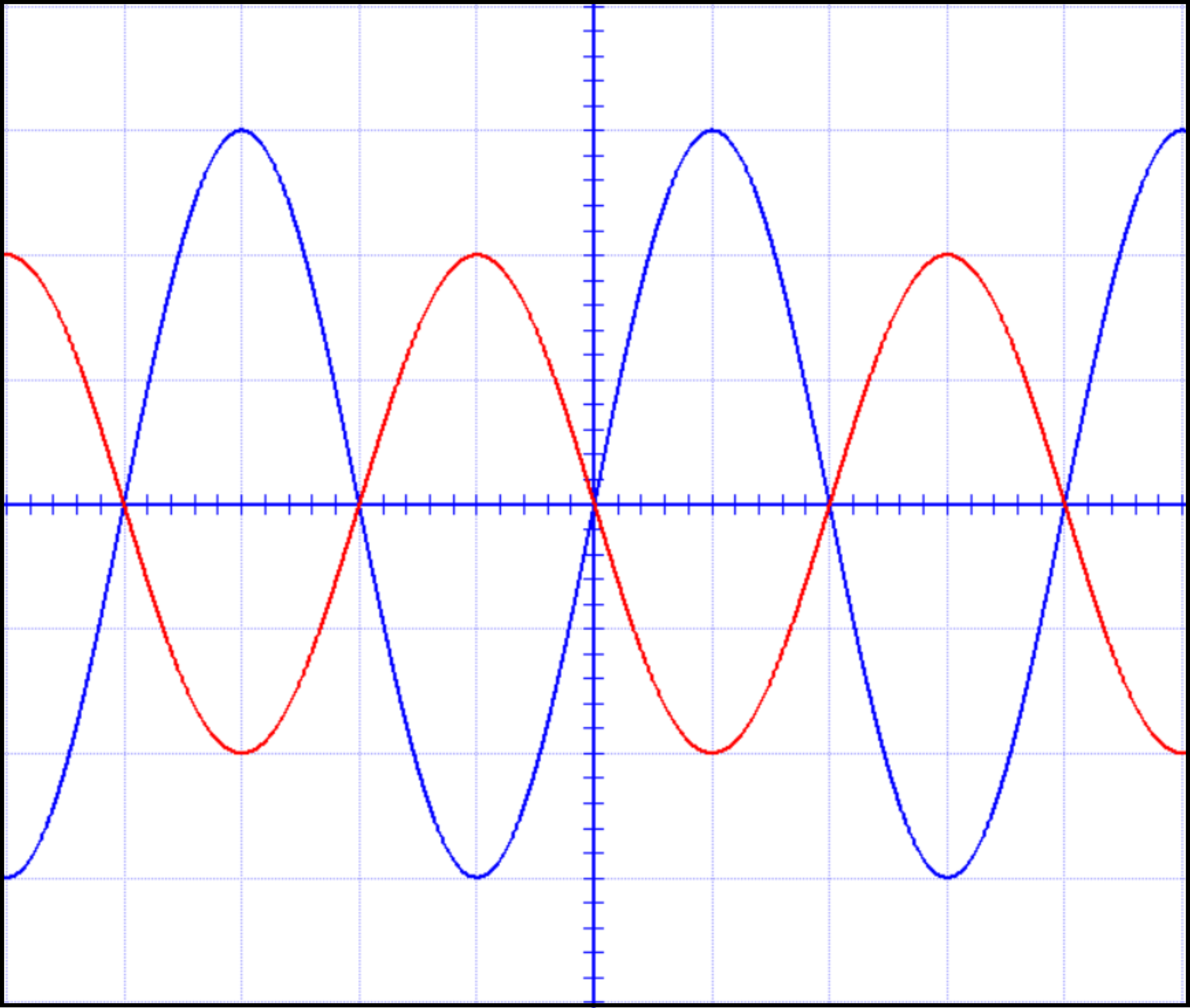

Na osciloskop sta priključena dva signala, katerih časovna poteka sta prikazana na sliki.
Modri signal predstavlja časovni potek napetosti funkcijskega generatorja. Rdeči signal predstavlja padec napetosti na uporu.
Če pritisnemo tipko GD, dobimo na sredini zaslona ravno črto.
Odklonski konstanti:
ky = 10 V/divkT = 2 ms/div
Vrednost upora:
R = 950 Ω
Izračunaj:
Um,g (V) | Um,R (V) | T (ms) | f (Hz) | Im (mA) | φ (°) |

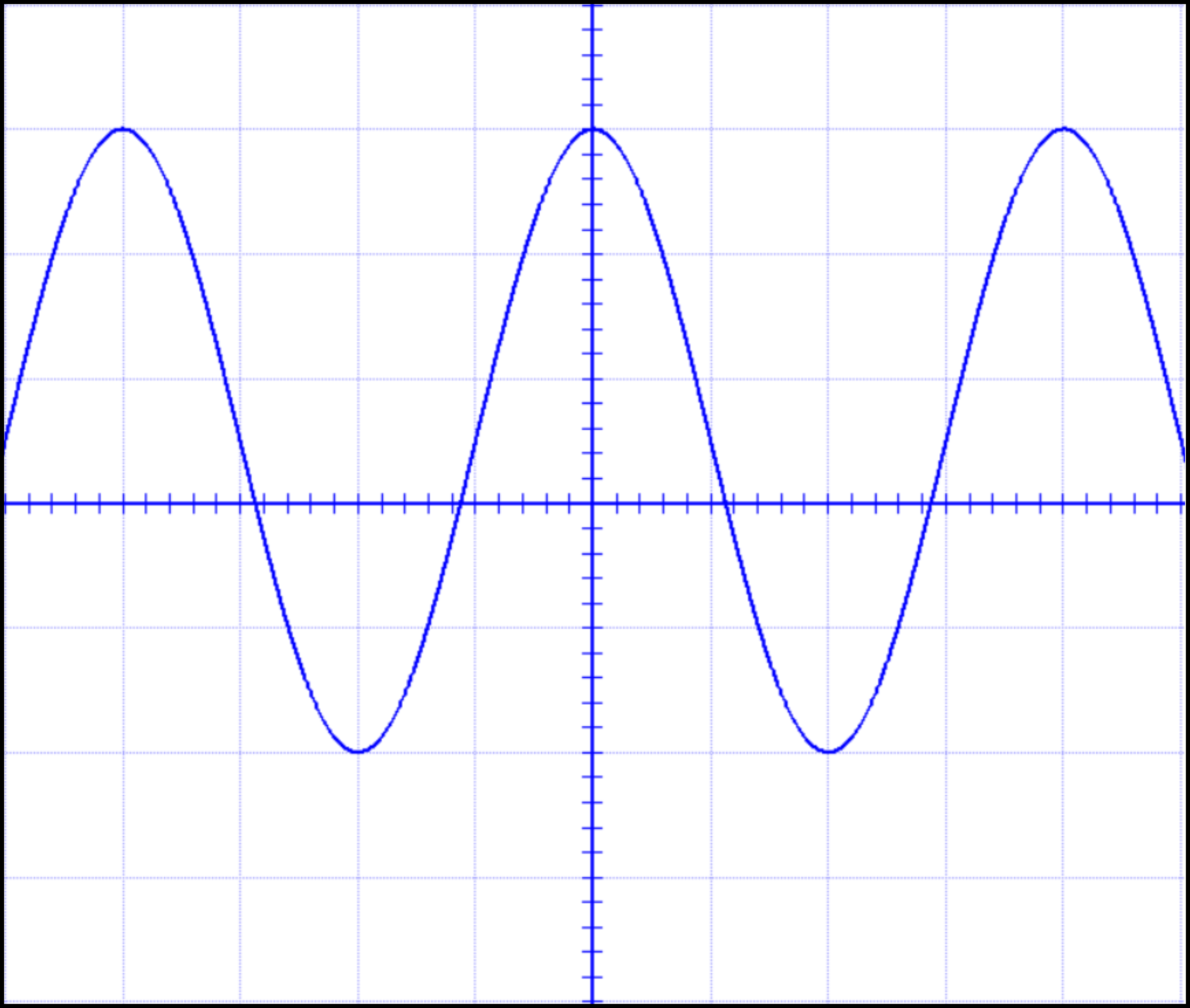

Določi časovni potek napetosti prikazane na spodnji sliki.
Če pritisnemo tipko GD, dobimo na sredini zaslona ravno črto.
Podatki:
ky = 4 V/divkt = 10 ms/div
u(t) = V · sin( 2π· Hz · t + rad) + V

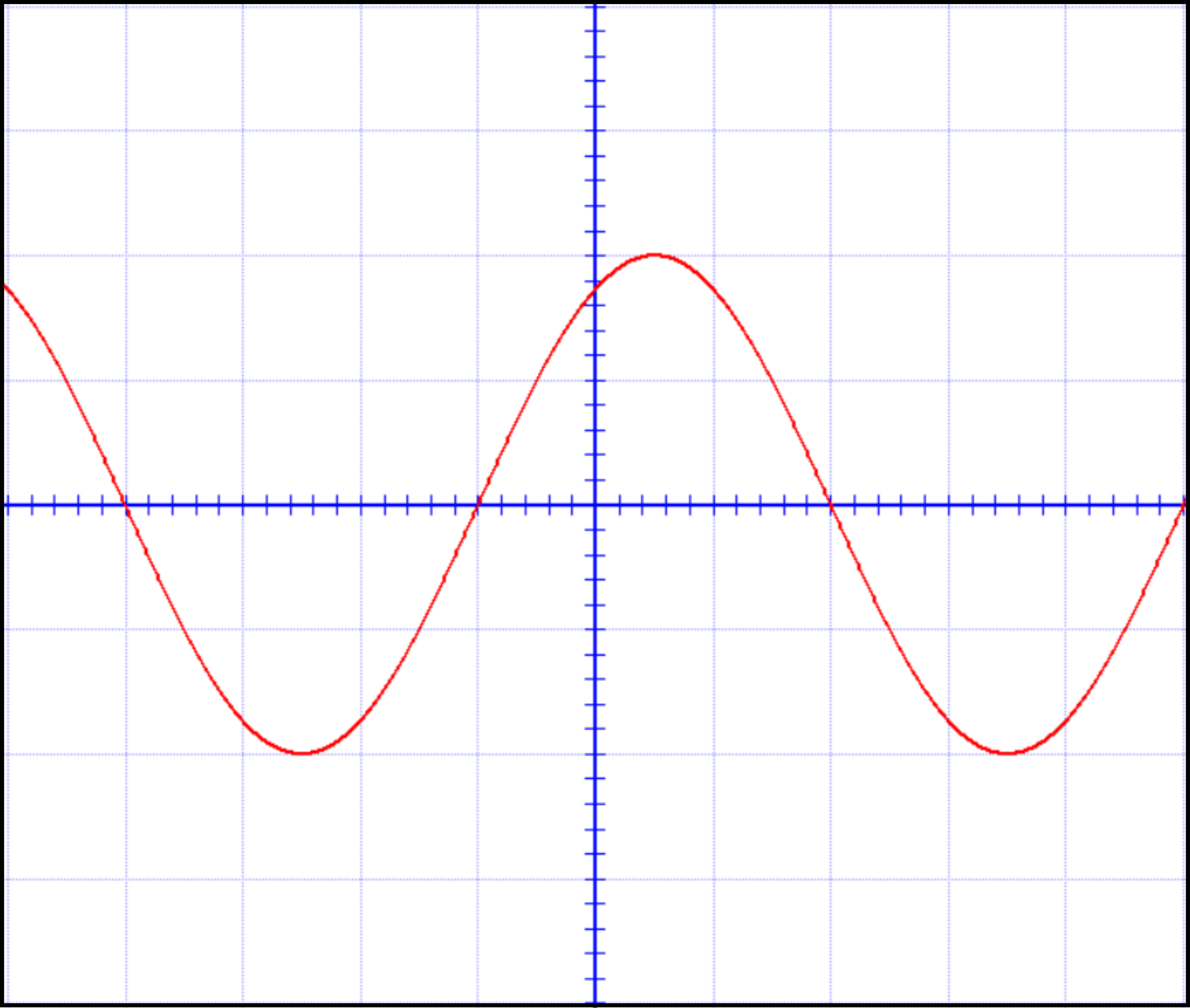

Na osciloskop je priključen signal, ki je prikazan na prvi sliki.

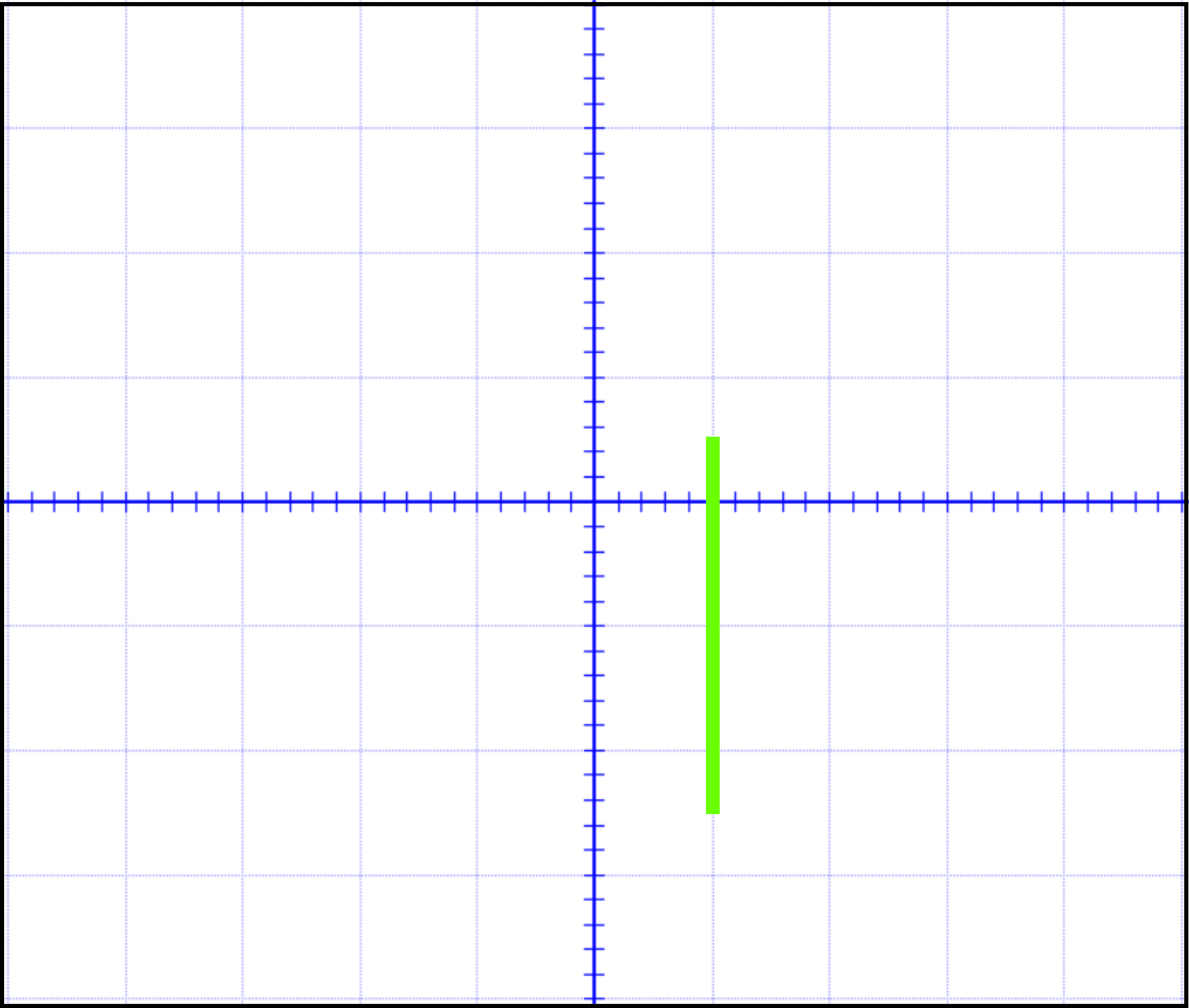

Katere izmed ponujenih funkcij morajo biti vključene/izključene, da bomo na zaslonu dobili sledečo sliko:
Opomba: Če vključimo gumb GD, dobimo črto na sredini zaslona.
AC | DC | INV | XY |
Določi časovni potek napetosti prikazane na spodnji sliki.
Če pritisnemo tipko GD, dobimo na sredini zaslona ravno črto.
Podatki:
ky = 2 V/divkt = 10 ms/div
u(t) = V · sin( 2π· Hz · t + rad) + V
Na osciloskop je priključen signal, ki je prikazan na prvi sliki.
Katere izmed ponujenih funkcij morajo biti vključene/izključene, da bomo na zaslonu dobili sledečo sliko:Opomba: Če vključimo gumb GD, dobimo črto na sredini zaslona.
AC | DC | INV | XY |
Na osciloskop sta priključena dva signala, katerih časovna poteka sta prikazana na sliki.
Modri signal predstavlja časovni potek napetosti funkcijskega generatorja. Rdeči signal predstavlja padec napetosti na uporu.
Če pritisnemo tipko GD, dobimo na sredini zaslona ravno črto.
Odklonski konstanti:
ky = 4 V/divkT = 4 ms/div
Vrednost upora:
R = 2100 Ω
Izračunaj:
Um,g (V) | Um,R (V) | T (ms) | f (Hz) | Im (mA) | φ (°) |
Na osciloskop sta priključena dva signala, katerih časovna poteka sta prikazana na sliki.
Modri signal predstavlja časovni potek napetosti funkcijskega generatorja. Rdeči signal predstavlja padec napetosti na uporu.
Če pritisnemo tipko GD, dobimo na sredini zaslona ravno črto.
Odklonski konstanti:
ky = 5 V/divkT = 5 ms/div
Vrednost upora:
R = 1050 Ω
Izračunaj:
Um,g (V) | Um,R (V) | T (ms) | f (Hz) | Im (mA) | φ (°) |
Določi časovni potek napetosti prikazane na spodnji sliki.
Če pritisnemo tipko GD, dobimo na sredini zaslona ravno črto.
Podatki:
ky = 2 V/divkt = 4 ms/div
u(t) = V · sin( 2π· Hz · t + rad) + V
