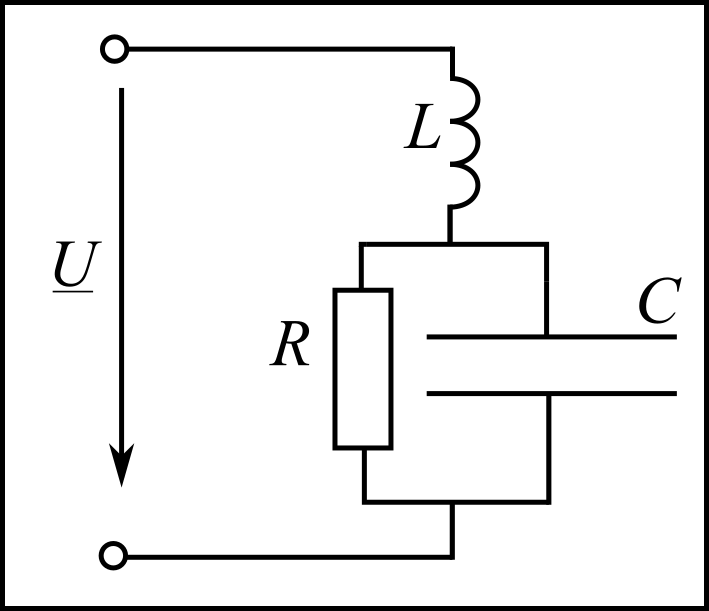

Izračunaj impedanco in navidezno moč vezja. Rezultata podaj v komponentnem zapisu.

Podatki: R = 12 Ω XC = 16 Ω XL = 16 Ω P = 24 W

Z = (+j) Ω

S = (+j) VA

Izračunajte impedanco Z, napetosti U_R in U_L ter navidezno moč vezja.

Podatki vezja U = 50·e j0° V R = 40 Ω XL = 35 Ω XC = 42 Ω

Z = (+j) Ω

U_R = (+j) V

U_L = (+j) V

S = (+j) VA

Izračunaj admitanco Y, tokova I_R in I_L ter navidezno moč S podanega vezja.

Podatki vezja: U = 20·ej0° V R = 45 Ω XL = 35 Ω XC = 28 Ω

Y = (+j) mS

I_R = (+j) mA

I_L = (+j) mA

S = (+j) VA

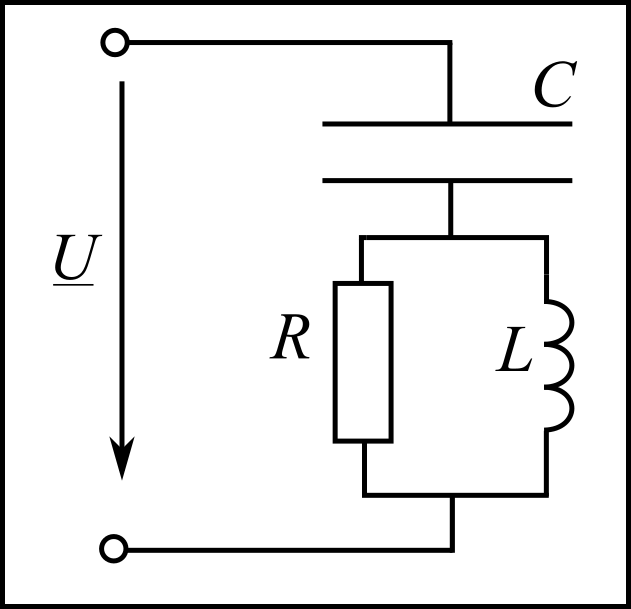

Izračunaj impedanco in navidezno moč vezja. Rezultata podaj v komponentnem zapisu.

Podatki: R = 24 Ω XC = 8 Ω XL = 16 Ω P = 24 W

Z = (+j) Ω

S = (+j) VA

Izračunaj tok I in navidezno moč S, za vzporedno RL vezavo, v kateri znašata:

R = 20 Ω

Vezje je priključeno na napetost U = 80 e^j0° V

Rezultate zaokrožuj na 3 pomembna mesta!

I =

S =

Izračunaj:

(7 + j4 ) ÷ (6 + j7)

+ j

Izračunaj:

(12 + j2 ) · (10 + j5)

+ j

Izračunaj impedanco Z, admitanco Y, ter navidezno moč vezja S.

Rezultate zaokrožuj na 3 pomembna mesta!

Z =

Y =

S = (+j)

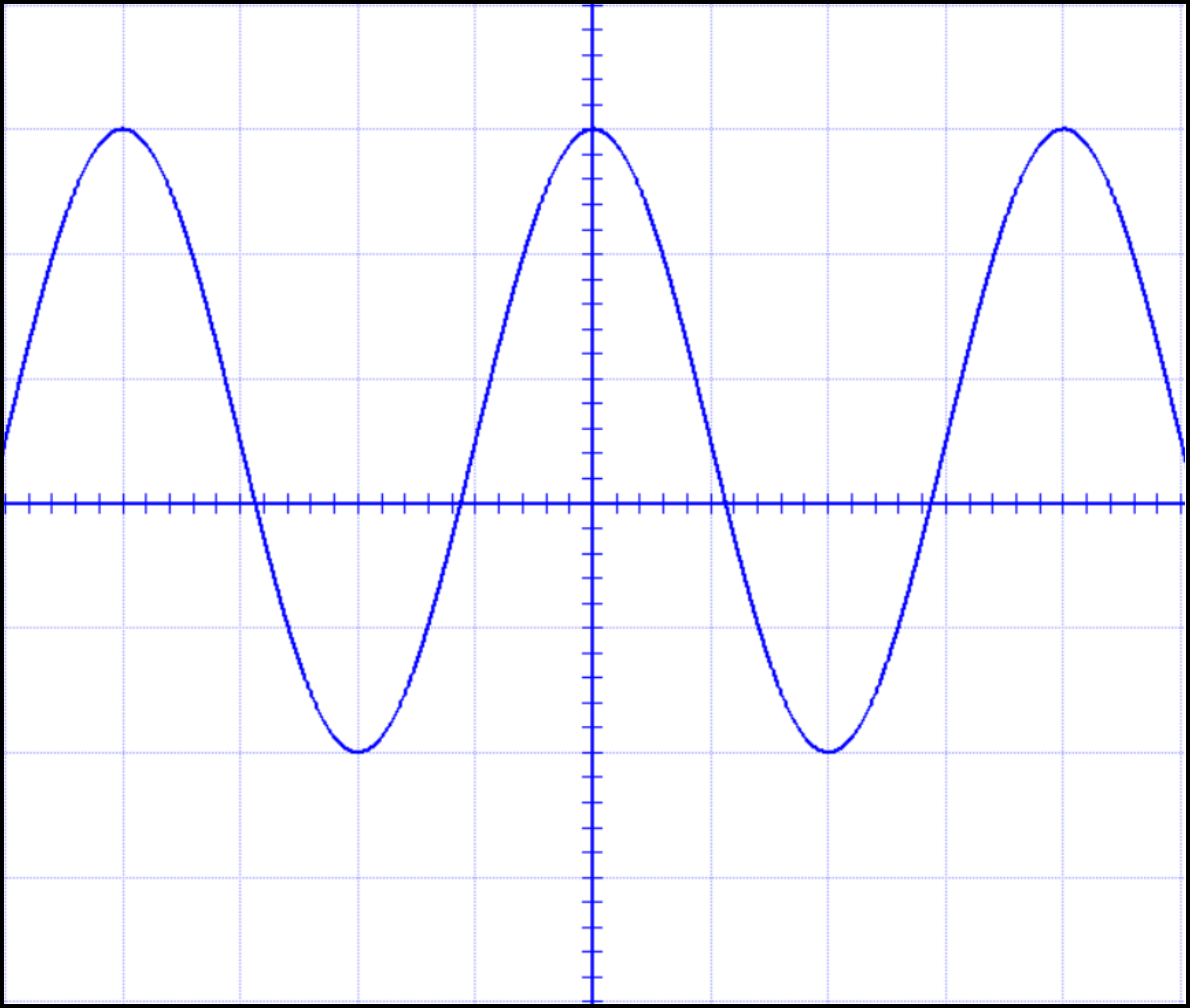

Določi časovni potek napetosti prikazane na spodnji sliki.

Če pritisnemo tipko GD, dobimo na sredini zaslona ravno črto.

Podatki:

k_y = 2 V/div

u(t) = V · sin( 360° Hz · t + °) + V

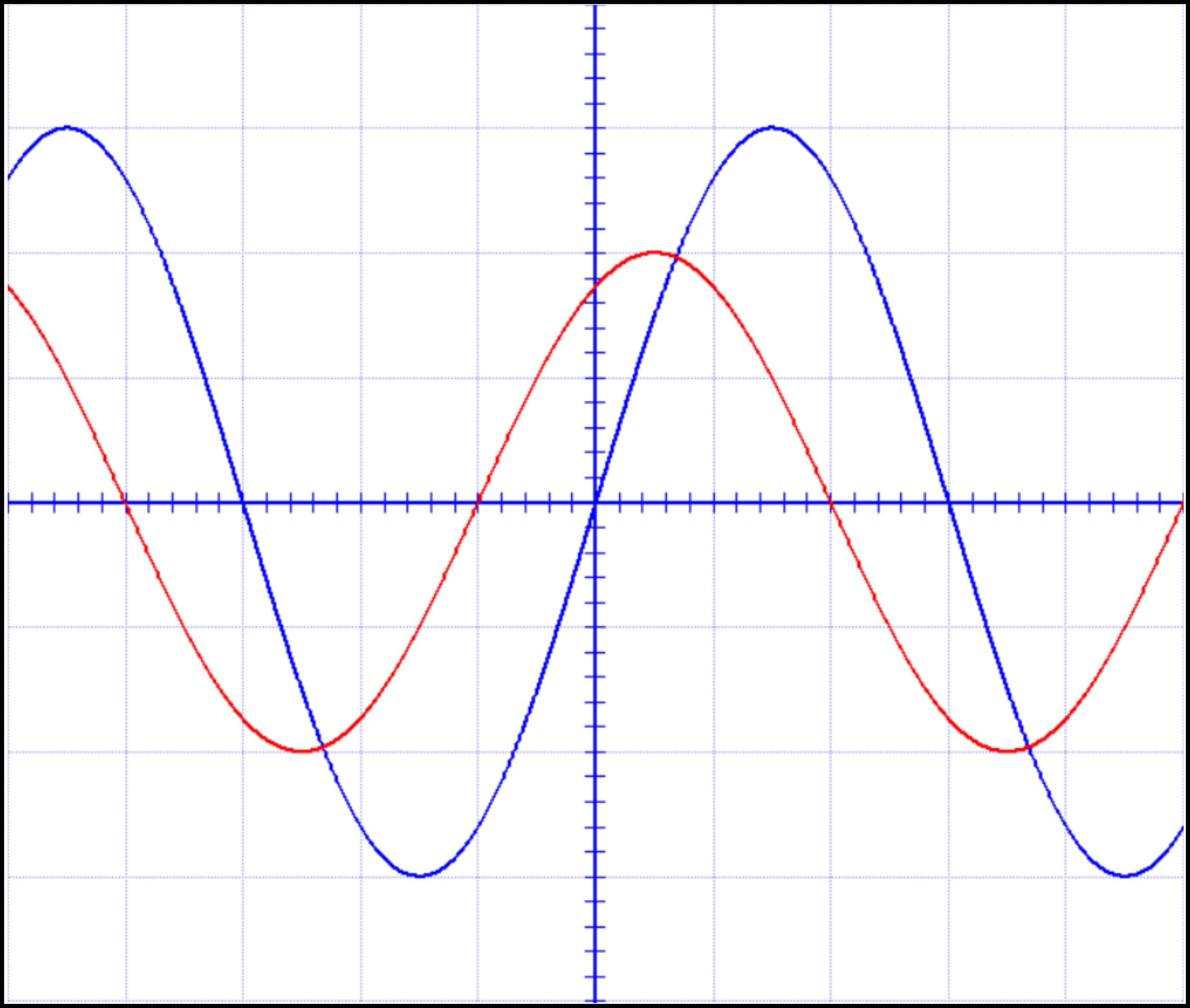

Na osciloskop sta priključena dva signala, katerih časovna poteka sta prikazana na sliki.

Modri signal predstavlja časovni potek napetosti funkcijskega generatorja. Rdeči signal predstavlja padec napetosti na uporu.

Če pritisnemo tipko GD, dobimo na sredini zaslona ravno črto.

Odklonski konstanti:

k_y = 4 V/div

Vrednost upora:

R = 2200 Ω

Izračunaj:
