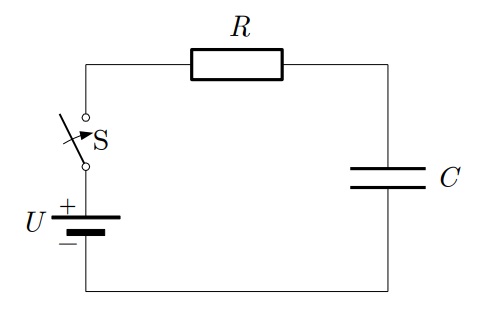

Podano je RC-vezje, prikazano na spodnji sliki, s podatki: upornost R = 30 kΩ, kapacitivnost C = 100 pF in napetost baterije U = 3,6 V.

Izračunaj trenutno vrednost napetosti na kondenzatorju u_C(t) v trenutku t = 6,92 μs po vklopu stikala S.

Rezultat podaj v voltih na tri decimalke natančno!

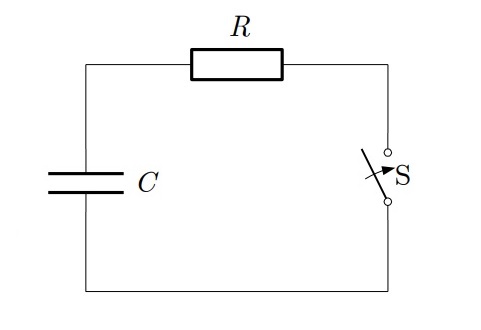

Kondenzator kapacitivnosti C = 330 μF je naelektren na napetost U = 220 V. Spraznimo ga prek upora upornosti R = 15 kΩ tako, da vklopimo stikalo S.

Izračunaj čas t, merjen od začetka prehodnega pojava oz. vklopa stikala S, v katerem bo trenutna vrednost napetosti na kondenzatorju znašala u_C = 74 V.

Rezultat podaj v sekundah na tri decimalke natančno!

Podano je RC-vezje, prikazano na spodnji sliki, s podatki: upornost R = 40 kΩ, kapacitivnost C = 25 nF in napetost baterije U = 12 V.

Izračunaj trenutno vrednost napetosti na kondenzatorju u_C(t) v trenutku t = 1,92 ms po vklopu stikala S.

Rezultat podaj v voltih na tri decimalke natančno!

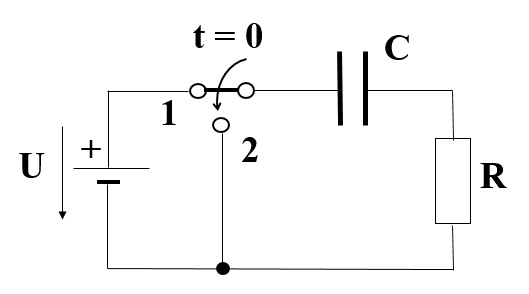

Podano je RC-vezje, prikazano na spodnji sliki, s podatki: upornost R = 30 kΩ, kapacitivnost C = 100 pF in napetost baterije U = 3,6 V.

Kondenzator se je napolnil na napetost baterije preko stikala v položaju "1". Potem smo pa stikalo preklopili v položaj "2".  Izračunaj trenutno vrednost napetosti na kondenzatorju u_C(t) v trenutku t = 8,19 μs po preklopu stikala v položaj "2".

Rezultat podaj v voltih na štiri decimalke natančno!

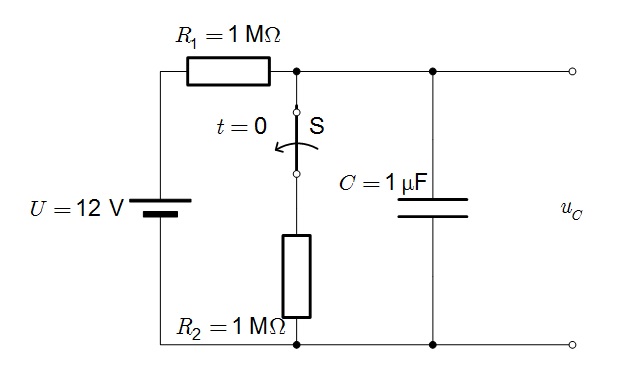

Katera izmed naštetih trditev velja za vezje prikazano na spodnji sliki?

Kaj se zgodi s časovno konstanto zaporedne RC vezave, če dvakrat povečamo ohmsko upornost, obenem pa dvakrat zmanjšamo kapacitivnost?

Izračunaj približen čas trajanja prehodnega pojava t_pp v RC-vezju katerega časovna konstanta znaša τ = 6 ns.

Rezultat zapiši v nanosekundah (ns).

Med prehodnim pojavom se napetosti in toki:

Fizikalna količina, ki med prehodnim pojavom narašča, v eni časovni konstanti doseže:

Za vezje podano na spodnji sliki izračunaj časovno konstanto τ, če sta znani upornost R = 8 kΩ in kapacitivnost C = 47 μF.

Odgovor zapiši v sekundah!
