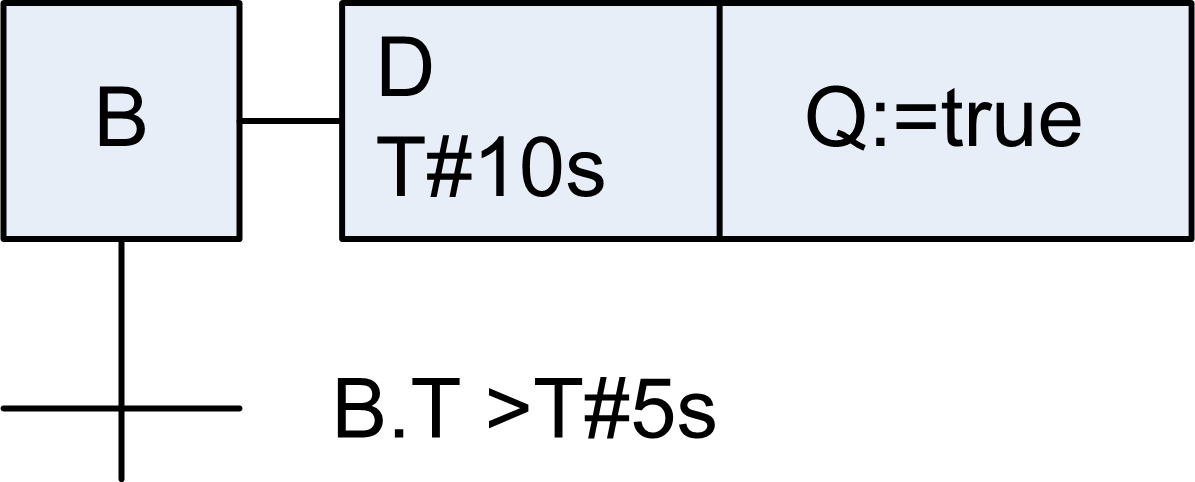

Considere a seguinte implementação em SFC e ST.

Assuma que previamente à

activação da etapa a saída Q tem o valor

A etapa B ficou activa. Em t=12s saída Q apresenta o valor True,

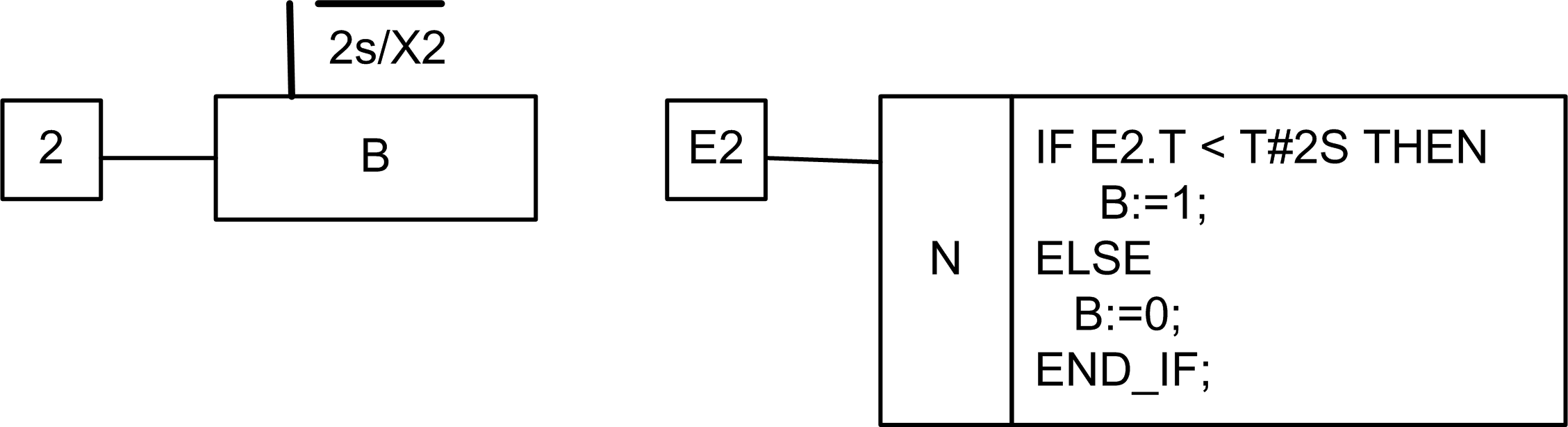

Considere o seguinte excerto de um Grafcet (à esquerda) e respectiva implementação em SFC e ST (à direita):

A implementação está correta.

(* nota: ignore a situação da saída após a desactivação da etapa *)

Considere os Grafcet G1, G2 e G3, representados na figura. Assuma que no instante inicial todas as variáveis e saídas têm o valor Falso.

As etapas 2 e 11 estão ativas no instante Z (as restantes estão inativas). Considere a evolução apresentada na figura.

Afirmação: no instante T estão ativas as seguintes etapas (considere que -- representa nenhuma etapa ativa)

G1:

G2:

G3:

Considere os Grafcet G1 e G2 representados na figura. Assuma que todas as variáveis e saídas têm o valor Falso no instante inicial.

As etapas 1 e 10 estão ativas no instante inicial (as restantes estão inativas). Logo a seguir as variáveis d e a tomam o valor Verdadeiro, por esta ordem (admita um intervalo de tempo entre estas situações).

Afirmação: após esta situação a saída A1 tem o valor Verdadeiro:

Considere os Grafcets G1 e G2 representados na figura. Assuma que inicialmente todas as variáveis e saídas têm o valor Falso .

As etapas 1 e 11 acabaram de ficar ativas (as restantes estão inativas). Instantes depois as variáveis a e b tomam o valor Verdadeiro, por esta ordem e com um intervalo de tempo entre elas.

Afirmação: após esta situação, a saída A1 tem o valor Falso:

Considere os Grafcet G2 e G3, representados na figura. Assuma que inicialmente todas as variáveis e saídas têm o valor Falso.

Considere os Grafcets G1 e G2 representados na figura. Assuma que inicialmente todas as variáveis e saídas têm o valor Falso.

As etapas 11 e 21 estão ativas no instante Z (as restantes estão inativas). Considere a evolução apresentada na figura.

Afirmação: no instante T a saída A1 tem o valor Verdadeiro:

Considere os Grafcet G1, G2 e G3, representados na figura. Assuma que no instante inicial todas as variáveis e saídas têm o valor Falso.

As etapas 2 e 11 estão ativas no instante Z (as restantes estão inativas). Considere a evolução apresentada na figura.

Afirmação: no instante T estão ativas as seguintes etapas (considere que -- representa nenhuma etapa ativa)

G1:

G2:

G3:

O Grafcet foi inicializado. Assuma que todas as variáveis e saídas têm o valor Falso (0) antes da inicialização. As variáveis a e b evoluem de acordo com o representado.

A variável Z

• No instante 0.5s tem o valor :
  0

  1

  2

  3

  4

  Não respondo
• No instante 1.5s tem o valor :
  0

  1

  2

  3

  4

  Não respondo
• No instante 2.5s tem o valor :
  0

  1

  2

  3

  4

  Não respondo
• No instante 3.5s tem o valor :
  0

  1

  2

  3

  4

  Não respondo
• No instante 4.5s tem o valor :
  0

  1

  2

  3

  4

  Não respondo
• No instante 5.5s tem o valor :
  0

  1

  2

  3

  4

  Não respondo

O Grafcet foi inicializado. As variáveis a e b evoluem de acordo com o representado. Assuma que inicialmente todas as saídas e restantes variáveis têm o valor Falso (0).

A variável Y

• No instante 0.5s tem o valor :
  True

  False

  Nao respondo
• No instante 1.5s tem o valor :
  True

  False

  Nao respondo

• No instante 2.5s tem o valor :
  True

  False

  Nao respondo
• No instante 3.5s tem o valor :
  True

  False

  Nao respondo
• No instante 4.5s tem o valor :
  True

  False

  Nao respondo
• No instante 5.5s tem o valor :
  True

  False

  Nao respondo
