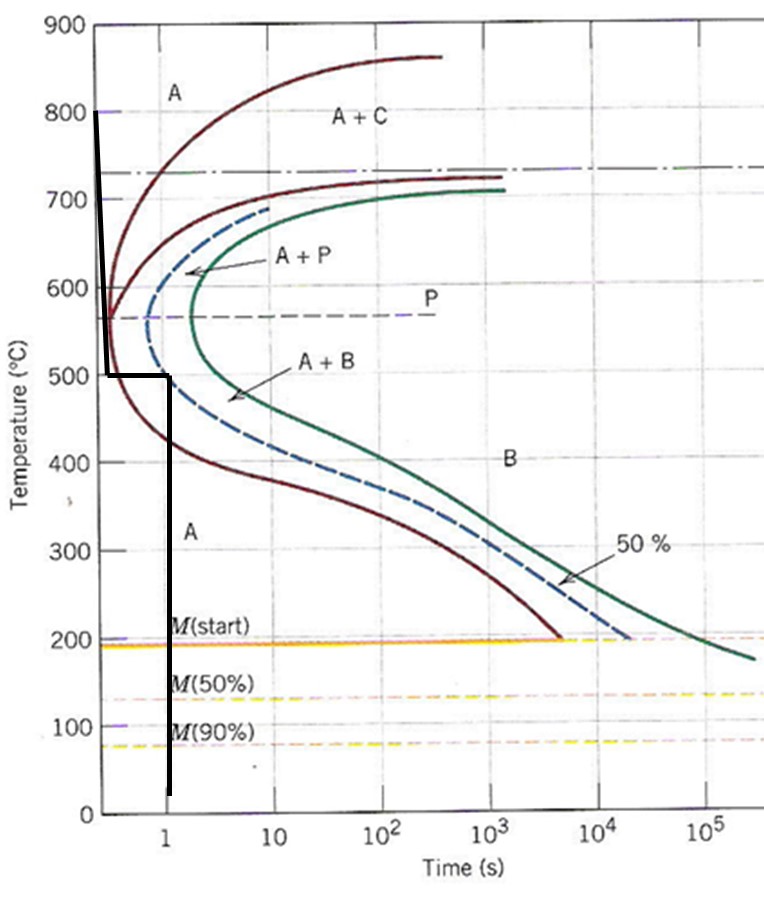

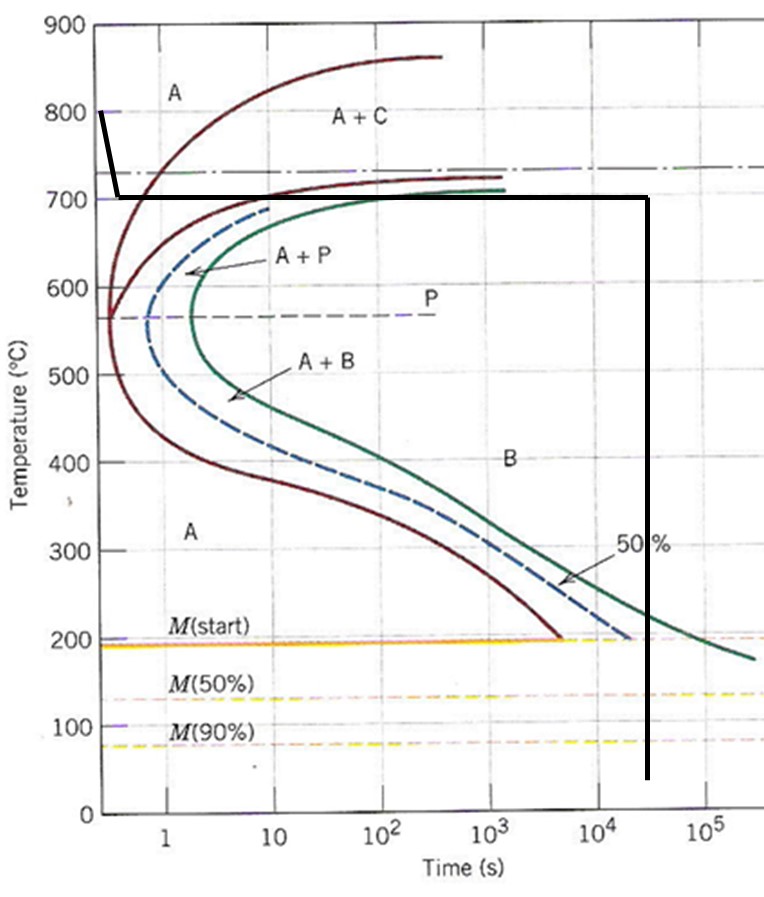

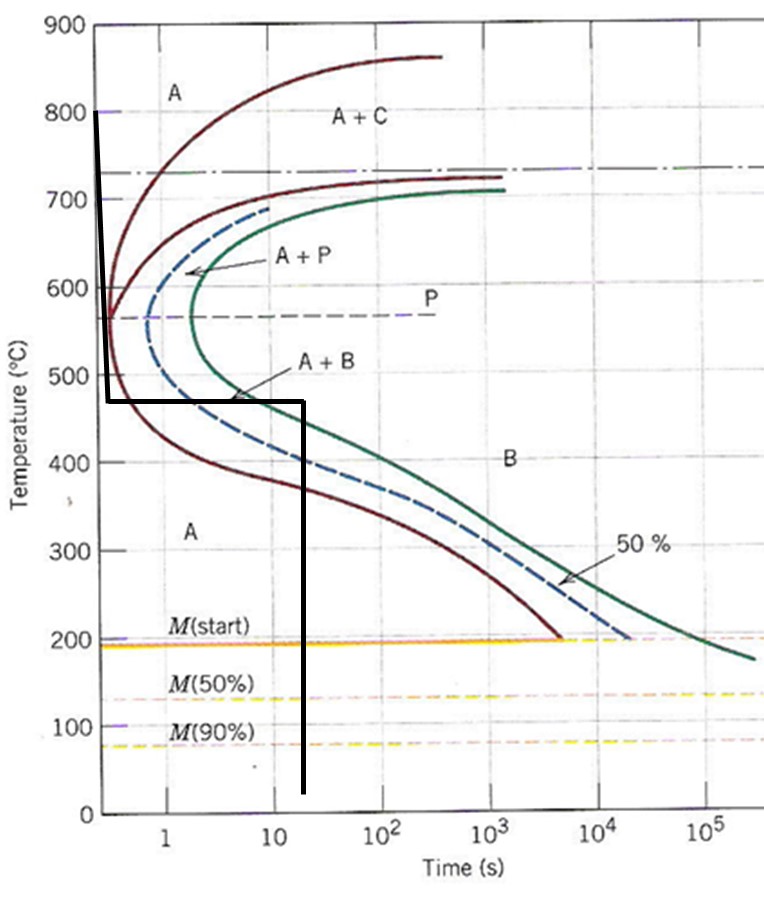

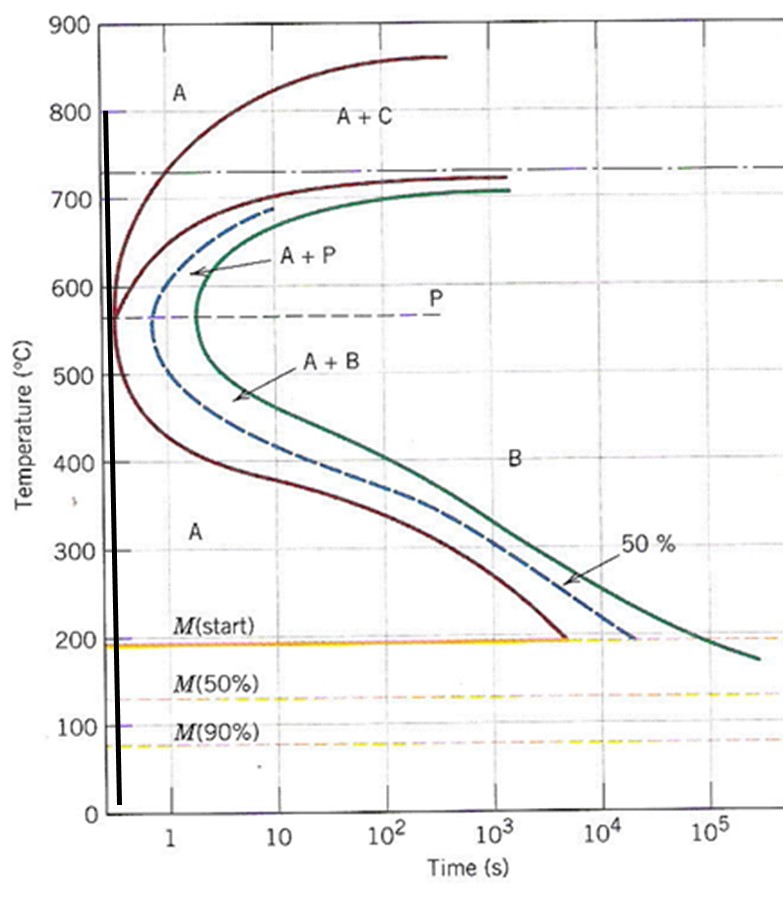

Match the following time-temperature paths on the isothermal transformation diagram for a 1.13 wt% C alloy with the corresponding resulting microstructure that forms. Note: the time-temperature paths are drawn in thick black lines. (In an assessment, you could be asked to also draw these types of paths and not just choose them).

Pas die volgende tyd-temperatuur paaie op die isotermiese transformasiediagram vir 'n 1.13 gew% C allooi met die ooreenstemmende resulterende mikrostruktuur wat vorm. Let wel: die tyd-temperatuur paaie word in dik swart lyne geteken. (In 'n assessering kan u gevra word om ook hierdie tipe paaie te teken en nie net kies nie).

Choose the right term from the drop-down list. / Kies die regte term uit die aftreklys.

A 10 kg mass of 1.16 wt% C steel alloy (balance is iron) is cooled slowly from 1 100 °C to just below the eutectoid isotherm at around 725 °C (you can therefore use the solubility limits labelled on the eutectoid isotherm). At this point, how much of the mass of the alloy consists of proeutectoid phase? Give your answer to 3 significant figures. Remember to select the correct units.

'n 10 kg massa van 1.16 wt% C staalallooi (balans is yster) word stadig afgekoel van 1 100 °C tot net onder die eutektoïede isoterm by ongeveer 725 °C (u kan dus die oplosbaarheidslimiete gebruik wat op die eutektoïede isoterm gemerk is). By hierdie punt, hoeveel van die massa van die allooi bestaan ​​uit proeutektoïede fase? Gee jou antwoord op 3 beduidende syfers. Onthou om die regte eenhede te kies.

Based on the microstructure and alloy compositions of the previous questions, what are these alloys classified as?

Gebaseer op die mikrostruktuur en allooisamestellings van die vorige vrae, as wat word hierdie allooie geklassifiseer?

A 10 kg mass of 1.08 wt% C steel alloy (balance is iron) is cooled slowly from 1 100 °C to just below the eutectoid isotherm at around 725 °C (you can therefore use the solubility limits labelled on the eutectoid isotherm). At this point, how much of the mass of the alloy consists of cementite? Give your answer to 3 significant figures. Remember to select the correct units.

'n 10 kg massa van 1.08 wt% C staalallooi (balans is yster) word stadig afgekoel van 1 100 °C tot net onder die eutektoïede isoterm by ongeveer 725 °C (u kan dus die oplosbaarheidslimiete gebruik wat op die eutektoïede isoterm gemerk is). By hierdie punt, hoeveel van die massa van die allooi bestaan ​​uit sementiet? Gee jou antwoord op 3 beduidende syfers. Onthou om die regte eenhede te kies.

A 10 kg mass of 1.15 wt% C steel alloy (balance is iron) is cooled slowly from 1 100 °C to just below the eutectoid isotherm at around 725 °C (you can therefore use the solubility limits labelled on the eutectoid isotherm). At this point, how much of the mass of the alloy consists of ferrite? Give your answer to 3 significant figures. Remember to select the correct units.

'n 10 kg massa van 1.15 wt% C staalallooi (balans is yster) word stadig afgekoel van 1 100 °C tot net onder die eutektoïede isoterm by ongeveer 725 °C (u kan dus die oplosbaarheidslimiete gebruik wat op die eutektoïede isoterm gemerk is). By hierdie punt, hoeveel van die massa van die allooi bestaan ​​uit ferriet? Gee jou antwoord op 3 beduidende syfers. Onthou om die regte eenhede te kies.

A 10 kg mass of 1.15 wt% C steel alloy (balance is iron) is cooled slowly from 1 100 °C to just below the eutectoid isotherm at around 725 °C (you can therefore use the solubility limits labelled on the eutectoid isotherm). At this point, how much of the mass of the alloy consists of pearlite? Give your answer to 3 significant figures. Remember to select the correct units.

'n 10 kg massa van 1.15 wt% C staalallooi (balans is yster) word stadig afgekoel van 1 100 °C tot net onder die eutektoïede isoterm by ongeveer 725 °C (u kan dus die oplosbaarheidslimiete gebruik wat op die eutektoïede isoterm gemerk is). By hierdie punt, hoeveel van die massa van die allooi bestaan ​​uit perliet? Gee jou antwoord op 3 beduidende syfers. Onthou om die regte eenhede te kies.

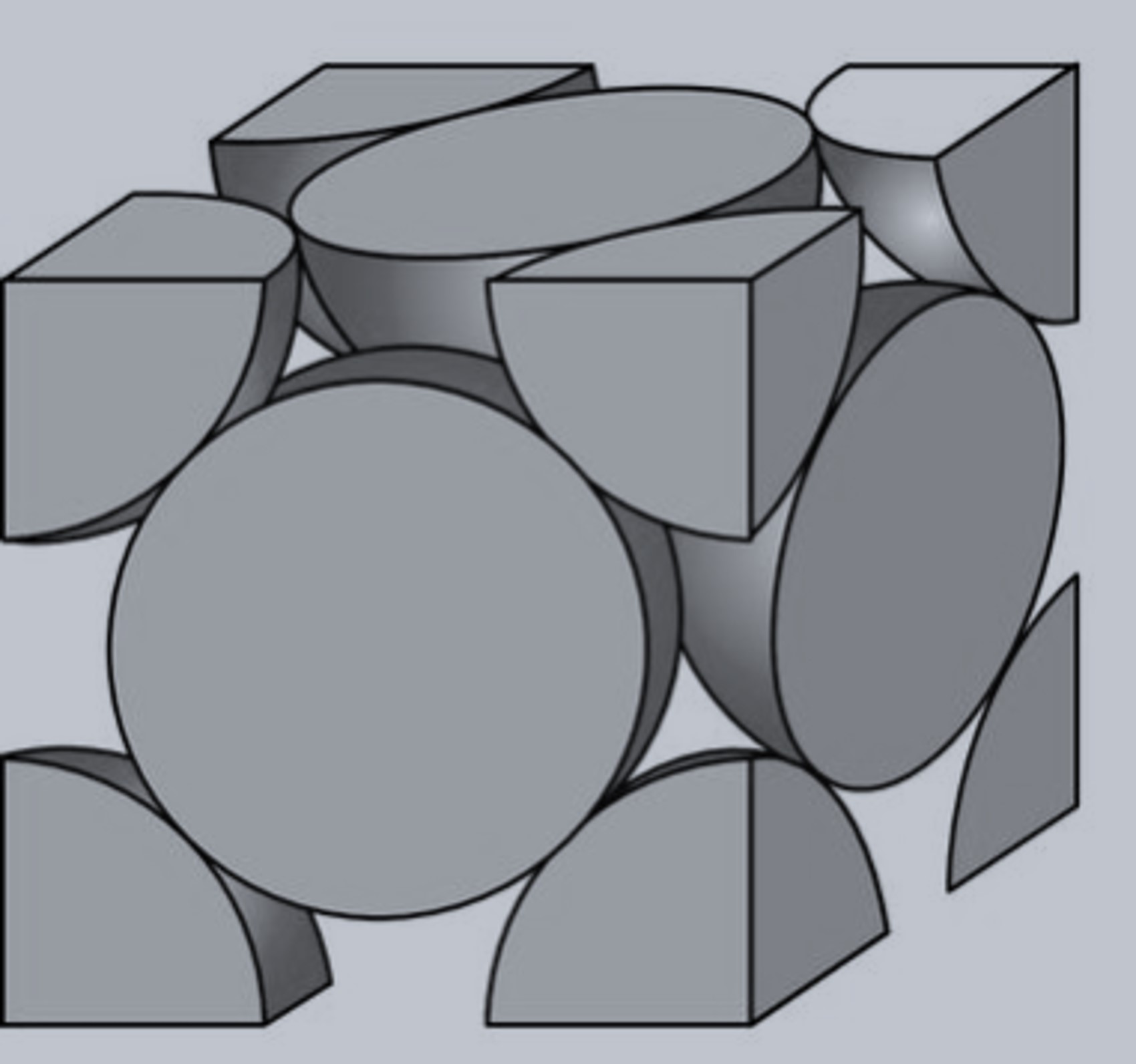

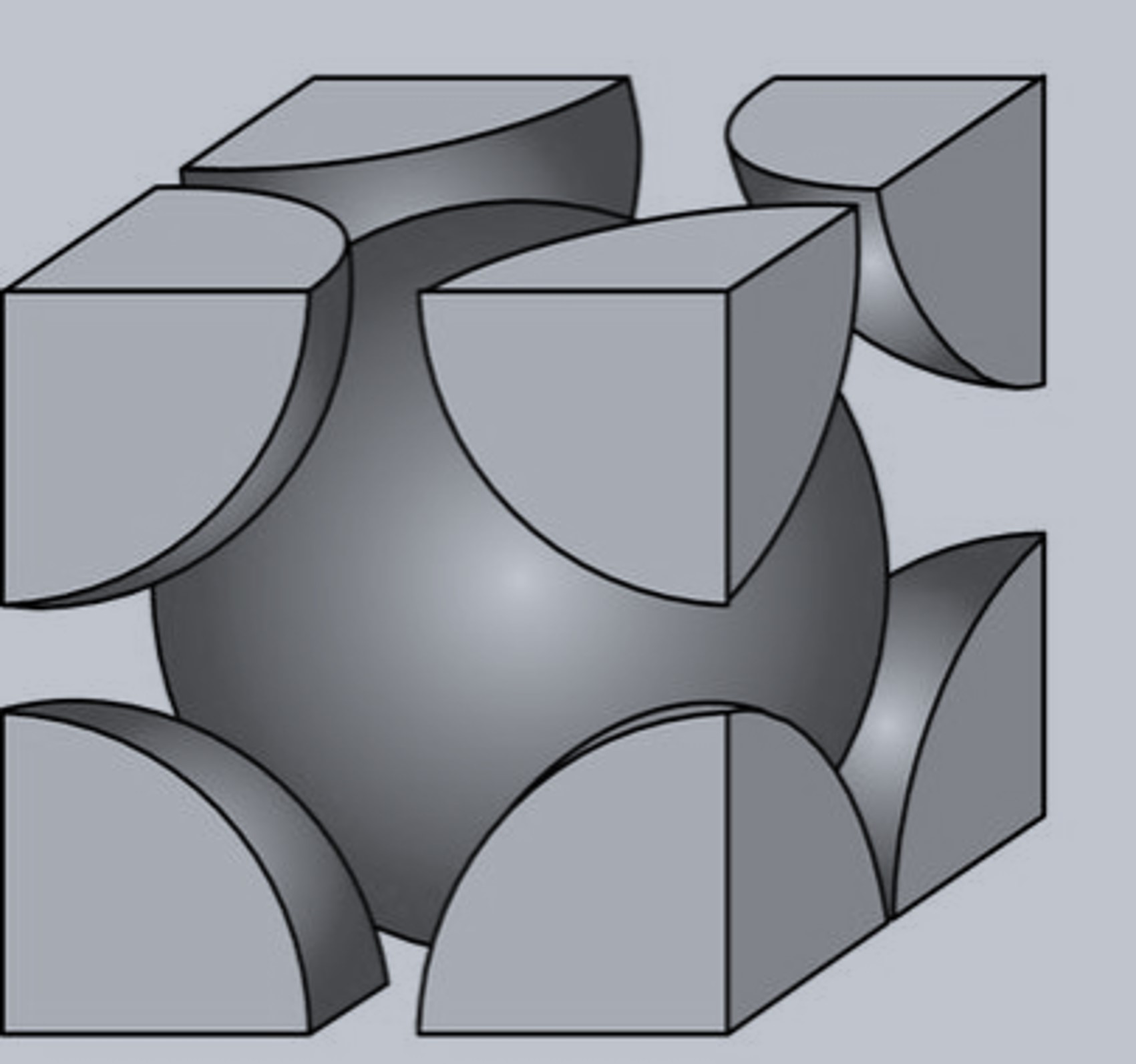

Match the phase name with the correct image of the corresponding crystal structure of the iron atoms.

Pas die fasenaam by die korrekte beeld van die ooreenstemmende kristalstruktuur van die ysteratome.

A Sn-Pb alloy that contains 89.9 wt% Sn is cooled very slowly to just below the eutectic isotherm at around 183 °C (you can therefore use the solubility limits labelled on the eutectic isotherm). What is the mass fraction of the β phase? Give your answer to 3 significant figures. Remember to select the correct units.

’n Sn-Pb-allooi wat 89.9 wt% Sn bevat, word baie stadig afgekoel tot net onder die eutektiese isoterm teen ongeveer 183 °C (u kan dus die oplosbaarheidslimiete gebruik wat op die eutektiese isoterm gemerk is). Wat is die massafraksie van die β-fase? Gee jou antwoord op 3 beduidende syfers. Onthou om die regte eenhede te kies.

A Sn-Pb alloy that contains 85.2 wt% Sn is cooled very slowly to just below the eutectic isotherm at around 183 °C (you can therefore use the solubility limits labelled on the eutectic isotherm). What is the mass fraction of the eutectic microconstituent? Give your answer to 3 significant figures. Remember to select the correct units.

’n Sn-Pb-allooi wat 85.2 wt% Sn bevat, word baie stadig afgekoel tot net onder die eutektiese isoterm teen ongeveer 183 °C (u kan dus die oplosbaarheidslimiete gebruik wat op die eutektiese isoterm gemerk is). Wat is die massafraksie van die eutektiese mikrokomponent? Gee jou antwoord op 3 beduidende syfers. Onthou om die regte eenhede te kies.
