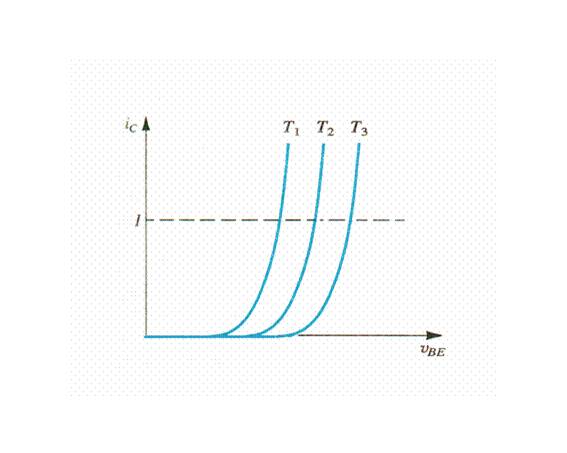

El següent gràfic presenta com varia el corrent de col·lector d'un transistor NPN en funció del voltatge v_BE quan canviem la temperatura de treball, mantenint constant el corrent d'emissor, assenyalat per la línia de punts.

Relaciona correctament els termes de les dues columnes atenent als signes de la polarització segons la natura NPN i PNP del transistor, recordant que la nomenclatura V_ij indica =V_i -V_j.

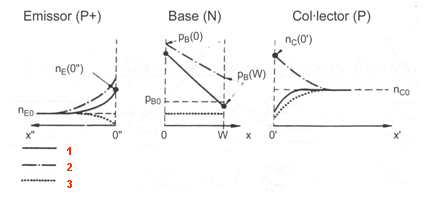

Examinant el gràfic inferior identifica els diferents modes d'operació del transistor bipolar a que corresponen cadascú dels perfils de portadors minoritaris.
