Suposant el mateix camp elèctric i valors de mobilitat que a la regió N, quin corrent de deriva tindríem just en aquesta frontera de la zona de càrrega espacial a w_p (expressat en A/µm²)?

Veiem que no és correcte igualar aquests dos valors de corrent. A què hauríem d'igualar el valor de corrent que ens donen a la primera pregunta?

Quant val la concentració d'electrons en aquest punt (en notació científica i unitats cm^-3)?

Quant val el camp elèctric a la regió N (expressat en volts/cm) suposant-lo constant en aquesta regió?

Si aquesta regió N té una llargada de 10 µm, quina seria la corresponent caiguda de potencial (expressat en mV)?

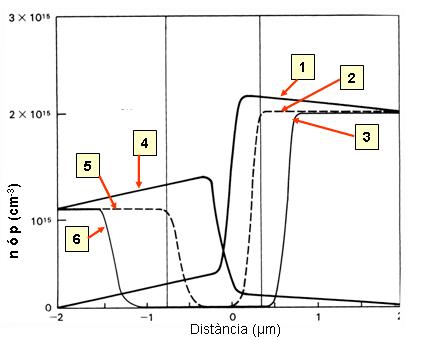

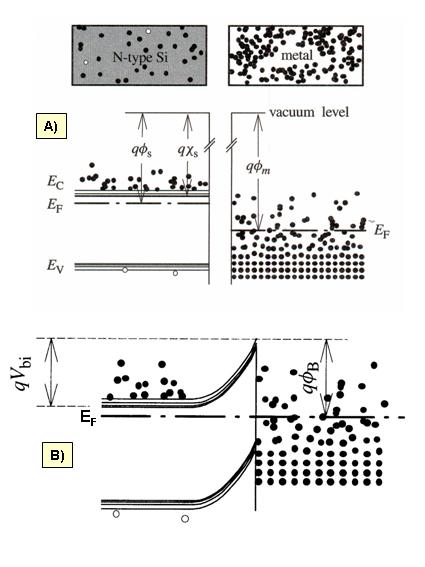

Es defineix funció de treball d'un material com la diferència entre el nivell de Fermi i el buit. L'afinitat electrònica d'un semiconductor és la diferència entre el mínim de la banda de conducció i el nivell de buit.

Una de les hipòtesis que es fa per determinar l'equació característica I (V) d'un díode ideal, es que no hi ha ni generació ni recombinació a la zona de càrrega espacial. Raoneu quin d'aquests corrents et sembla que s'hauria d'afegir com a correcció a la I (V) ideal, segons el règim de polarització per un díode real.

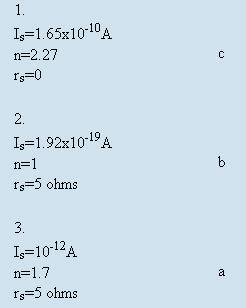

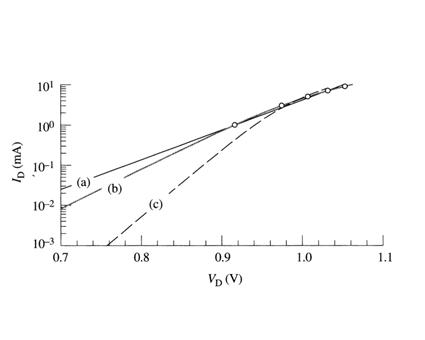

El gràfic anterior presenta un conjunt de mesures experimentals I_D (V_D) per un díode real (símbols), ajustat amb tres models segons diferents valors del factor d'idealitat n, corrent de saturació en invers I_S i resistència paràsita r_s (línies a, b, c).

Quin és el valor del camp elèctric màxim (expressat en V/cm) en una junció PN de Si a T ambient, i polaritzada a -9 Volts, essent el dopatge de les regions P i N de N_A = 59 × 10¹⁶ cm^-3 i N_D = 76 × 10¹⁴ cm^-3 respectivament?
