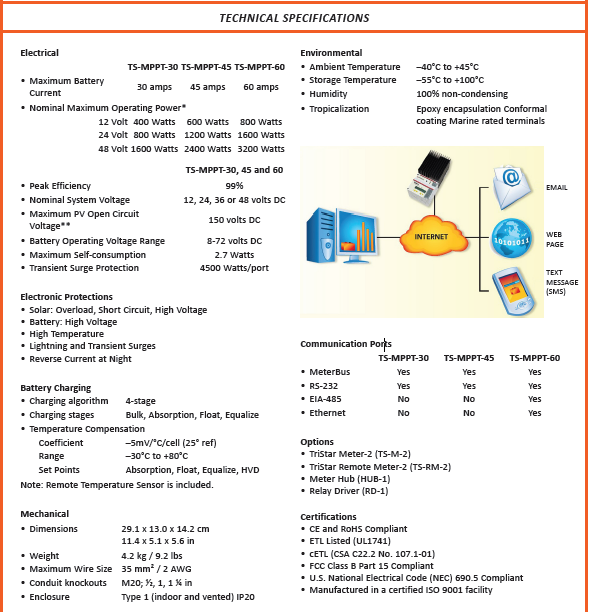

Escoger el generador considerando una potencia final de cálculo de  2200 W  a 24 V para el regulador TriStar MPPT-40

Clacular:

Número de paneles en serie:

Número de paneles en paralelo:

Tensiones e intensidades maximas de circuito abierto y cortocircuito por panel

Máxima Intensidad y Tensión del Generador

V_max = inferior a la V_max  =150 v del regulador

I_max = inferior a la I_max  =40 A del regulador

Escogemos el regulador:

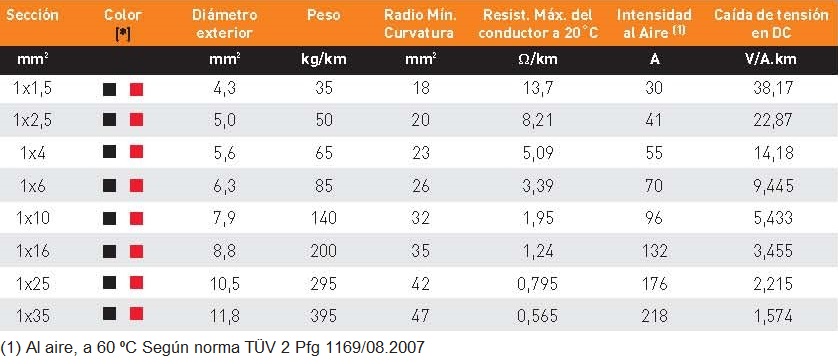

 Calcula la sección del tramo de los conductores desde el generador al regulador atendiendo a los valores maximos de trabajo Mpp del panel y considerando una caída máxima del 1.5 %  y una distancia de 10 metros instalados al aire. Recordar que el generador tiene  5 ramas en paralelo con dos paneles por rama.

• Maximum Vmp (10ºC)= 35 V La tensión máxima de trabajo del generador es voltios

• Maximum Imp (70ºC.)=8 A La intensidad máxima de trabajo del generador Amperios

Sección elegida en cobre mm²

La caída de tensión de este conductor en 10 m transportando los 40 A, es voltios,inferior a:

La caida de tensión máxima admisible que es del 1.5 % de la Vmp voltios

La intensidad máxima del cable de 25 mm2 es amperios superior a la máxima de trabajo del generadorA

Escoger las baterias de la tabla considerando una potencia final del genrador de  4800 W  a 24 V  y una potencia diária Wd= 4080 Wh

Consumo medio diario en Ah/Día Ah/Día

Considerando:

• Dos días de autonomía
• PD_min = 50%
• μ_inv =0.8
• μ_Bat-Reg =0.8

Capacidad nominal de la baterias C_n = Ah

Para una descarga de 10 horas la bateria elegida de la tabla es: sun power V L

Ejemplo: si escoges 5 sun power V L 350 poner solo el número 350

Determina cuantos años durará la bateria,

¿Estará funcionando correctamente hasta los 10 años?

Calcula la potencia máxima del generador sabiendo que la potencia diaria que consume la instalación para uso domestico es Wd=2750 Wh,

Considerando que se puede orientar correctamente el panel y que no existen sombras debido a edificios, montañas etc. La irradiación media para el mes de cálculo es de 74.4 kw/m2 (Diciembre) en almeria. La irradiación media diaria para diciembre en Almeria es:

G_{dm(diciembre)} Kwh/m²

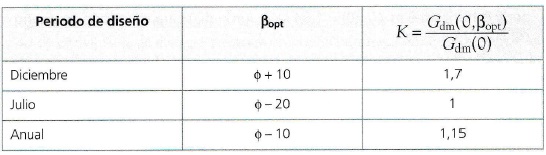

Una vez determinada la irradiación sobre el generador (para diciembre) a 0 grados sur  y 0 grados de inclinación. Hay que inclinar los paneles para la β_opt  para uso domestico en diciembre.

βopt= Grados

Se puede aproximar la radiación global horizontal diaria a la βopt en watios/m2 a:

Gdm (0º;βopt)=wh/m²

Calcular la potencia del generador:

Energía Diaria W_dm =2750wh

Performance Ratio (sistema con inversor bateria y regulador) PR=

Condiciones normales CEN W_CEN =1000

PGmin= W

Si consideramos una pérdida de potencia en el generador del 20% a lo largo de su vida, la potencia máxima valdrá:

PGmax= W

Calcula la energia que consume una vivienda diariamente:

Calcula la energia que consume una vivienda diariamente:

Escoger las baterias de la tabla considerando una potencia final del genrador de  3525 W  a 48 V  y una potencia diária Wd= 8178 Wh

Consumo medio diario en Ah/Día Ah/Día REDONDEO A DOS DECIMALES

Considerando dos días de autonomía, PD_min = 40% μ_inv =0.86 μ_Bat-Reg =0.8

Capacidad nominal de la baterias C_n = Ah

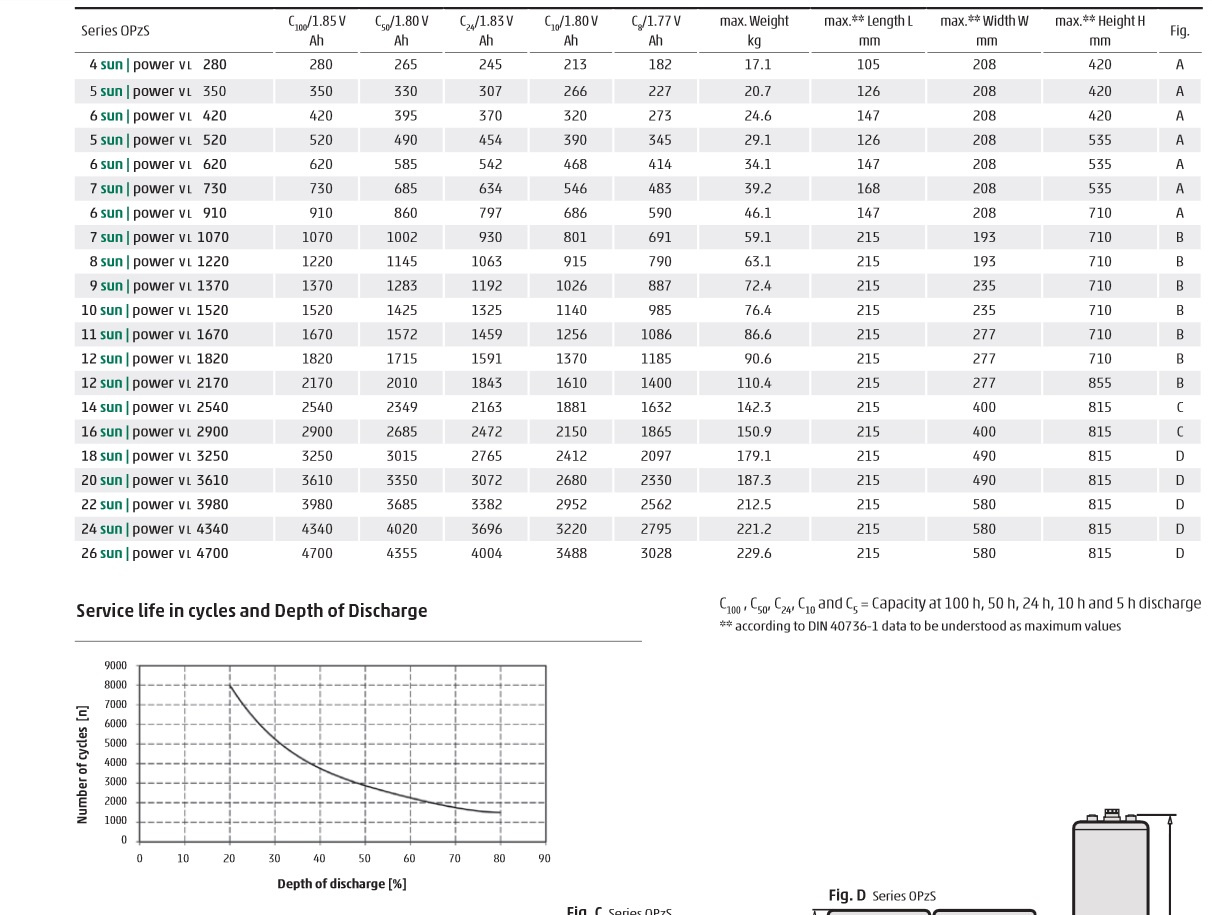

Para una descarga de 10 horas la bateria elegida de la tabla es: sun power V L

Ejemplo: si escoges 5 sun power V L 350 poner solo el número 350

Determina cuantos años durará la bateria,

¿Estará funcionando correctamente hasta los 10 años?

 Calcula la sección del tramo de los conductores desde el generador al regulador atendiendo a los valores maximos de trabajo Mpp del panel y considerando una caída máxima del 1.5 %  y una distancia de 10 metros. Recordar que el generador tiene  5 ramas en paralelo con tres paneles por rama.

Maximum Vmp (10ºC)= 33.33 V (Redondea a numero entero)La tensión máxima de trabajo del generador es voltios

Maximum Imp (70ºC.)=8.19 A La intensidad máxima de trabajo del generador Amperios

Sección elegida en cobre mm² La caída máxima de este conductor en 10 m es voltios, inferior a la máxima admisible de voltios y su intensidad máxima amperios superior a la máxima de trabajo del generador

Escoger el generador considerando una potencia final de 3525 W  a 48 V para el regulador TriStar MPPT-60

Clacular:

Número de paneles en serie:

Número de paneles en paralelo:

Tensiones e intensidades maximas y mínimas de circuito abierto por panel y de trabajo mpp :REDONDEO A DOS DECIMALES

Máxima Intensidad y Tensión del Generador

V_max = inferior a la V_max  =150 v del regulador TriStar MPPT-60

I_max = inferior a la I_max  =60 A del regulador TriStar MPPT-60
