Skozi zaporedno RL vezavo teče na koncu prehodnega pojava po vklopu tok 3,5 A.

Koliko časa je trajal prehodni pojav, če je induktivnost vezave 1,7 H in ohmska upornost vezave 173,3 Ω?

Odgovor podaj v ms.

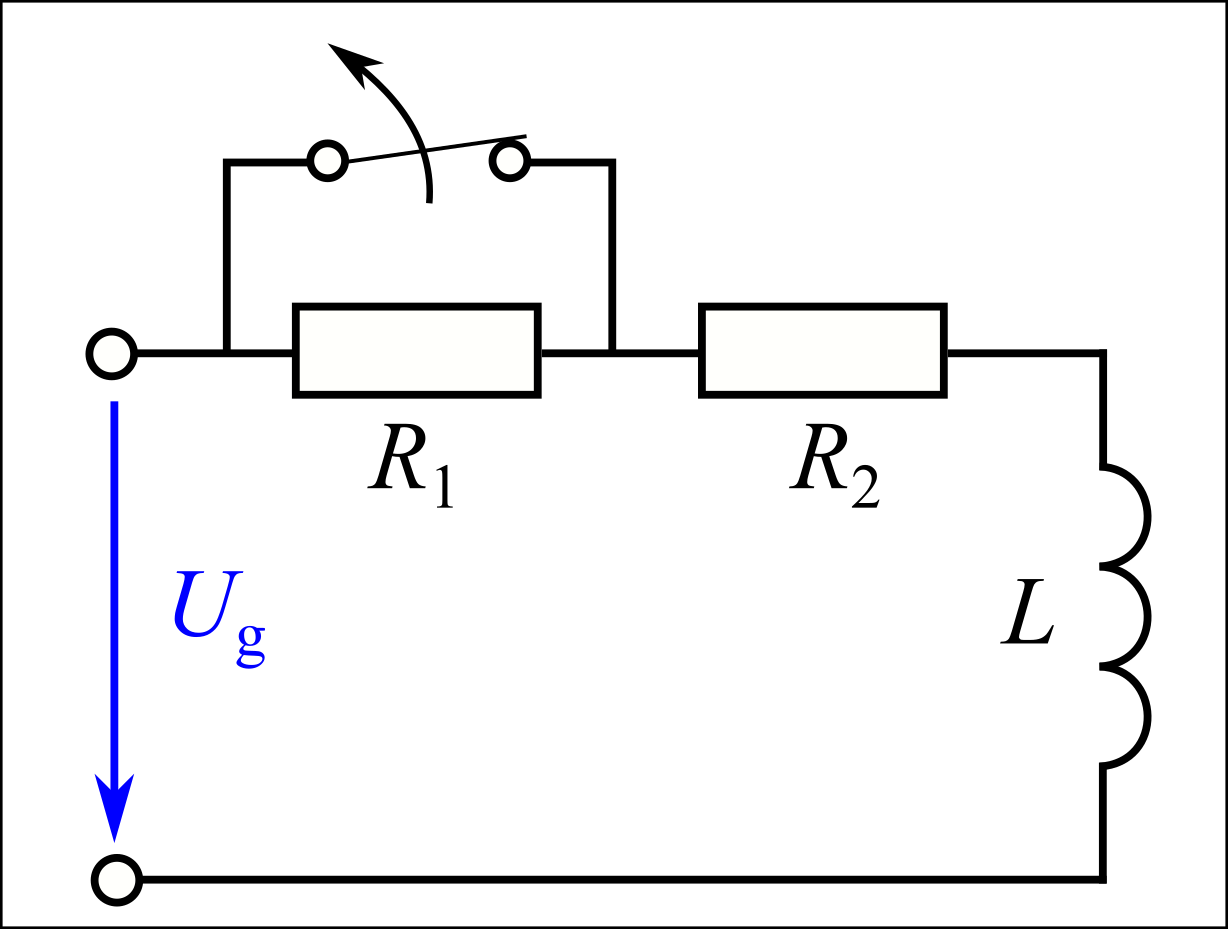

Določi vrednost toka na uporu R₂ na koncu prehodnega pojava, po izklopu stikala.

Vrednosti elementov: U_g = 25,5 V, R₁ =75 Ω, R₂ =109,2 Ω, L = 2,9 H

Odgovor podaj v mA.

Skozi zaporedno RL vezavo teče na koncu prehodnega pojava po vklopu tok 2,2 A.

Kolikšen je tok po času τ, če je induktivnost vezave 2 H in ohmska upornost vezave 172,1 Ω?

Odgovor podaj v A.

Skozi zaporedno RL vezavo teče na koncu prehodnega pojava po vklopu tok 3,4 A.

Kolikšen je tok po času 2τ, če je induktivnost vezave 1,2 H in ohmska upornost vezave 164,3 Ω?

Odgovor podaj v A.

Določi vrednost toka na uporu R₂ na začetku prehodnega pojava, po izklopu stikala.

Vrednosti elementov: U_g = 31,7 V, R₁ =144 Ω, R₂ =179,9 Ω, L = 1,3 H

Odgovor podaj v mA.

Kolikšna mora biti induktivnost tokovnega integratorja, katerega upornost je 347,4 Ω in časovna konstanta 9,8 ms?

Odgovor podaj v mH.

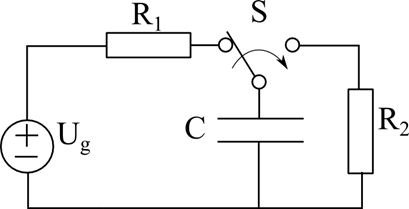

Za vezje na sliki izračunaj napetost na kondenzatorju za čas t₁ =1,5 ms po preklopu stikala. Pred preklopom stikala nikjer v vezju ne teče električni tok.

Podatki vezja: R1 = 50 Ω R2 = 40 Ω C = 15 μF Ug = 25 V

u_C(t₁) = V

Izračunaj (absolutno vrednost) toka skozi upor R₃, v času t₁ = 25 ms, po izklopu stikala.

Podatki vezja: R1 = 25 Ω R2 = 12 Ω R3 = 9 Ω L = 400 mH Ug = 35 V

|i_R3 (t₁)| = A

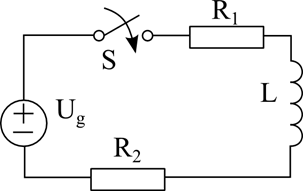

V podanem vezju, v trenutku t₀ = 0 s, sklenemo stikalo S. Določi napetost na tuljavi na začetku prehodnega pojava U_L0, na koncu prehodnega pojava U_LS, tok skozi upor R₁ na začetku prehodnega pojava, tok skozi upor R₂ na koncu prehodnega pojava, ter čas trajanja prehodnega pojava.

Podatki vezja: R1 = 120 Ω R2 = 150 Ω L = 3 H Ug = 20 V

U_L0 =  V

U_LS =  V

I_R1-0 =  A

I_R2-S =  mA

t_pp= ms

V kolikšnem času ( t₁ ) po vklopu stikala S, bo tok skozi tuljavo znašal 2,4 A?

Podatki vezja: R1 = 16 Ω R2 = 12 Ω L = 150 mH Ug = 35 V

t₁ = ms
