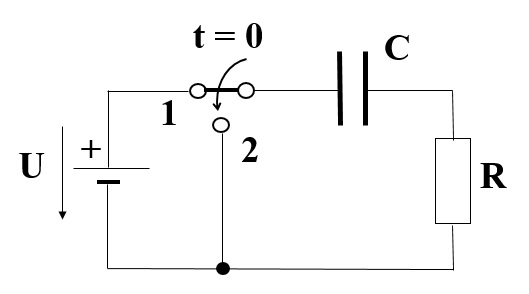

Podano je RC-vezje, prikazano na spodnji sliki, s podatki: upornost R = 40 kΩ, kapacitivnost C = 25 nF in napetost baterije U = 12 V.

Kondenzator se je napolnil na napetost baterije preko stikala v položaju "1". Potem smo pa stikalo preklopili v položaj "2".  Izračunaj trenutno vrednost napetosti na kondenzatorju u_C(t) v trenutku t = 1,81 ms po preklopu stikala v položaj "2".

Rezultat podaj v voltih na štiri decimalke natančno!

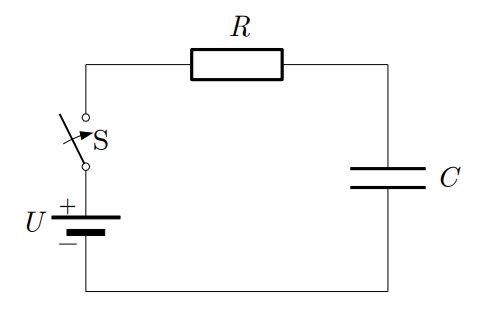

Podano je RC-vezje, prikazano na spodnji sliki, s podatki: upornost R = 40 kΩ, kapacitivnost C = 25 μF in napetost baterije U = 12 V.

Izračunaj čas t, merjen od začetka prehodnega pojava oz. vklopa stikala S, v katerem bo trenutna vrednost napetosti na kondenzatorju znašala u_C = 11,1 V.

Rezultat podaj v sekundah na tri decimalke natančno!

Podano je RC-vezje, prikazano na spodnji sliki, s podatki: upornost R = 20 kΩ, kapacitivnost C = 50 μF in napetost baterije U = 24 V.

Izračunaj trenutno vrednost napetosti na kondenzatorju u_C(t) v trenutku t = 1,92 s po vklopu stikala S.

Rezultat podaj v voltih na tri decimalke natančno!

Prehodni pojav v zaporednem RC-vezju traja:

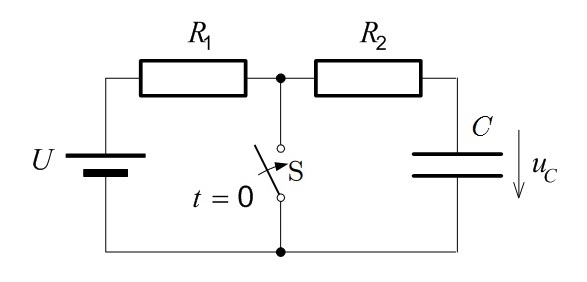

Katera izmed naštetih trditev velja za vezje prikazano na spodnji sliki?

Kaj se zgodi s časom trajanja prehodnega pojava (t_pp) v nekem zaporednem RC-vezju, če se kapacitivnost kondenzatorja C trikrat poveča, medtem, ko upornost upora R ostane enaka?

Pri priključitvi praznega kondenzatorja na enosmerni napetostni vir preko nekega upora se njegova napetost:

Za vezje podano na spodnji sliki izračunaj vrednost upornosti R v kΩ, da bo časovna konstanta prehodnega pojava τ znašala 8 sekund, če je kapacitivnost C = 635 μF.

Izračunaj časovno konstanto τ zaporednega RC-vezja, če znaša čas trajanja prehodnega pojava t_pp ≈ 54,8 μs.

Rezultat podaj v mikrosekundah (μs).

Skozi zaporedno RL vezavo teče na koncu prehodnega pojava po vklopu tok 5,8 A.

V kolikšnem času po vklopu stikala, znaša tok skozi tuljavo 1,3 A, če je induktivnost vezave 1,3 H in ohmska upornost vezave 161 Ω?

Odgovor podaj v ms.
