N6EE03B - Amplificateur opérationnel et compensation
Looking for N6EE03B - Amplificateur opérationnel et compensation test answers and solutions? Browse our comprehensive collection of verified answers for N6EE03B - Amplificateur opérationnel et compensation at moodle-n7.inp-toulouse.fr.
Get instant access to accurate answers and detailed explanations for your course questions. Our community-driven platform helps students succeed!
Temps estimé : 5 mn.
Le "slew rate" S qui décrit la limitation grands signaux d'un amplificateur opérationnel réel est la vitesse maximale de variation de la tension de sortie v par rapport au temps.
Pour un signal alternatif d'amplitude (ou tension crête) V
S = 2πf Vsm .

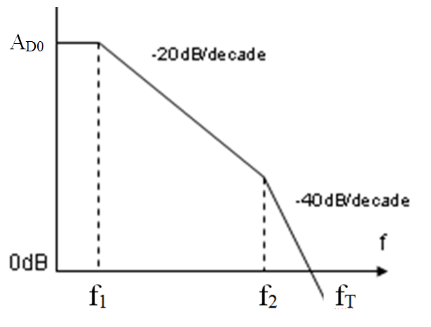

Dans le cas d'un amplificateur opérationnel inconditionnellement stable (cf. figure ci-dessous), à la fréquence de coupure obtenue pour un gain en boucle fermée G
On donne f =1,93MHz, S=0,90V/μ
Ne précisez pas l'unité dans la réponse.
Compenser un amplificateur opérationnel réel permet de garantir la stabilité du système bouclé, mais a pour conséquence de :
Temps estimé 5 mn
On considère l'amplificateur opérationnel réel de gain différentiel en boucle ouverte A =65kHz et f
Calculez en MHz la valeur de sa fréquence de transition f
Ne précisez pas l'unité dans la réponse
Temps estimé : 10 mn
On considère l'amplificateur opérationnel réel de gain différentiel en boucle ouverte A =183101Hz et f
On souhaite compenser cet amplificateur opérationnel monté en inverseur de manière optimale pour un gain en boucle fermée G
Calculez la valeur en nF de la capacité externe qu'il faut câbler aux bornes de cet amplificateur opérationnel, sachant que la résistance de charge interne R vaut 34164Ω, les résistances du montage inverseur valent respectivement R1 =1382Ω et R2 = 156647Ω.
Ne précisez pas l'unité dans la réponse.
Temps estimé : 5 mn

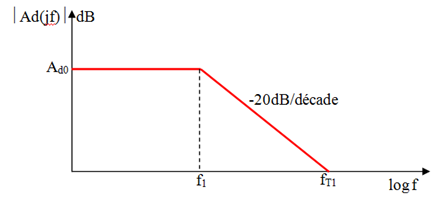

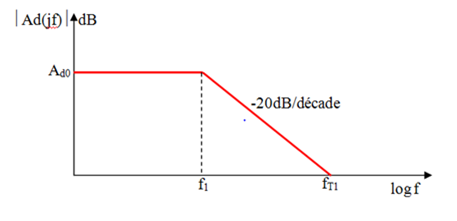

On considère un amplificateur opérationnel inconditionnellement stable.
Calculez le temps de montée
On donne :
le gain en boucle ouverte Ad0
= 147591
le gain en boucle fermée G0
= 57
le pôle dominant f1
= 656 Hz
Ne précisez pas l'unité dans la réponse.
