FILA E: Voltatge al drenador (v_D) ≥ que....

FILA C: Mode d'operació

FILA B: Mode d'operació

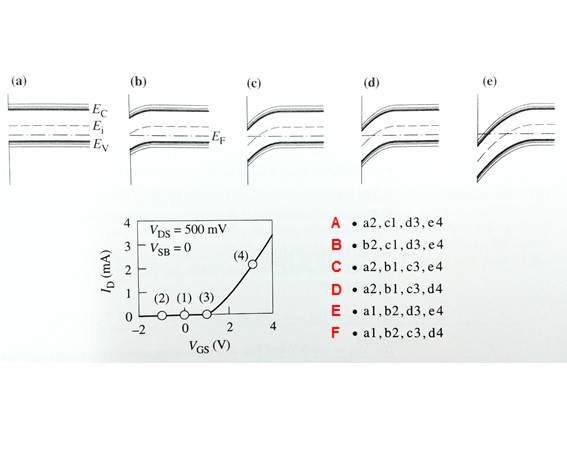

La figura presenta cinc diagrames de bandes segons el punt de treball d'un dispositiu MOSFET. Identifica adientment a quin punt de funcionament  sobre la corba de transferencia I_D(V_GS) correspon cada diagrama, seleccionant la combinació correcta d'entre les proposades.

FILA A: Mode d'operació

3.- És un dispositiu JFET de canal n o de canal p? (responeu només N ó P a la casella corresponent)

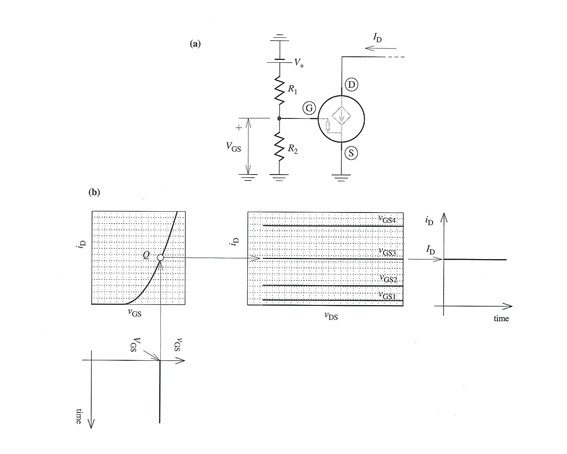

Examinant el gràfic de la figura, tria les frases que consideris correctes.

2.- Quin és el voltatge de pinçament del canal? (expresseu el resultat en volts posant el signe de manera explícita si el té).

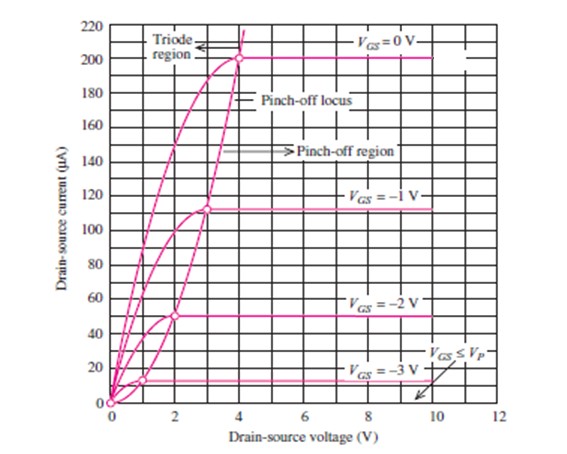

Examinant el gràfic anterior que presenta la característica I_DS (V_DS) d'un transistor JFET, respon les tres qüestions següents :

1.- Quant val el corrent I_DSS? (expresseu el resultat en µA sense posar les unitats)

Si considerem un transistor JFET de canal tipus n amb la font connectada a terra, trieu les frases que són apropiades:
