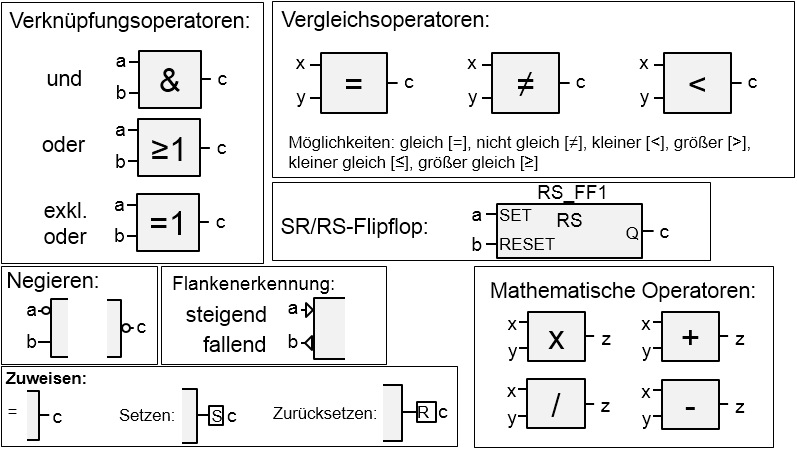

Funktionsbausteinsprache FBS: Bausteinübersicht

ACHTUNG: Übersicht ist in Testat und Prüfung nicht gegeben!

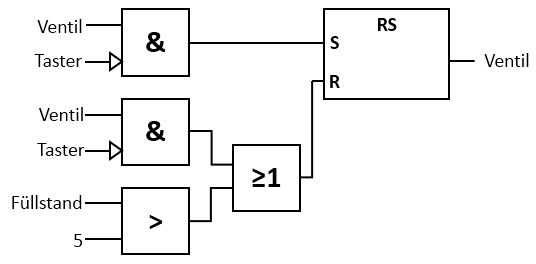

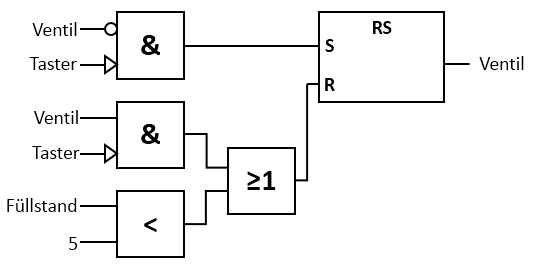

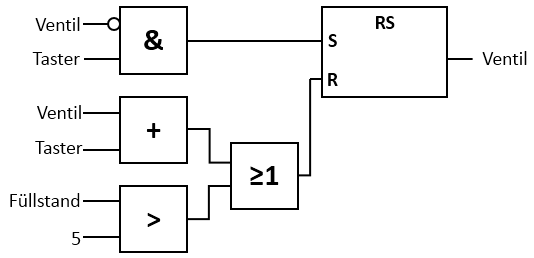

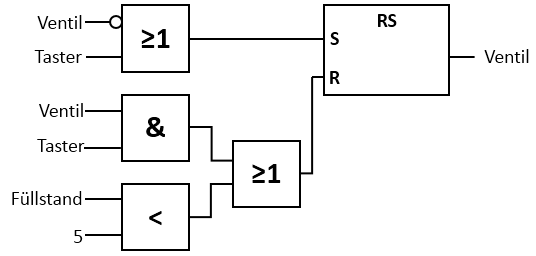

Mit einem Taster kann aus einem Spender Wasser abgefüllt werden. Mit dem Taster wird das Ventil des Spenders gesteuert. Wird der Taster betätigt (Taster = 1), während das Ventil geschlossen (Ventil = 0) ist, öffnet das Ventil. Wird der Taster betätigt, während das Ventil offen (Ventil = 1) ist, wird dieses geschlossen. Die Steuerung reagiert auf den Taster nur im Moment des Drückens. Des Weiteren soll der Füllstand des Wasserspenders (Füllstand = 0..100) nicht unter 5 [Prozent] fallen.

Windows: Zum Rauszoomen: STRG + Mausrad drehen oder STRG + Minus-Taste (zum Reinzoomen STRG + Plus-Taste)

Mac: Zum Rauszoomen: CMD + Mausrad drehen oder CMD + Minus-Taste (zum Reinzoomen CMD + Plus-Taste)

Die Heizung einer Seilbahn-Kabine soll mit Hilfe der „Funktionsbausteinsprache“ (FBS) der IEC 61131-3 programmiert werden.

1. Solange die Kabinentemperatur T kleiner gleich der gewünschten Temperatur T_soll ist, soll geheizt werden
2. Erreicht die Kabinentemperatur T einen gewissen Maximalwert T_max, oder übersteigt diesen, soll das Heizen in jedem Fall gestoppt werden

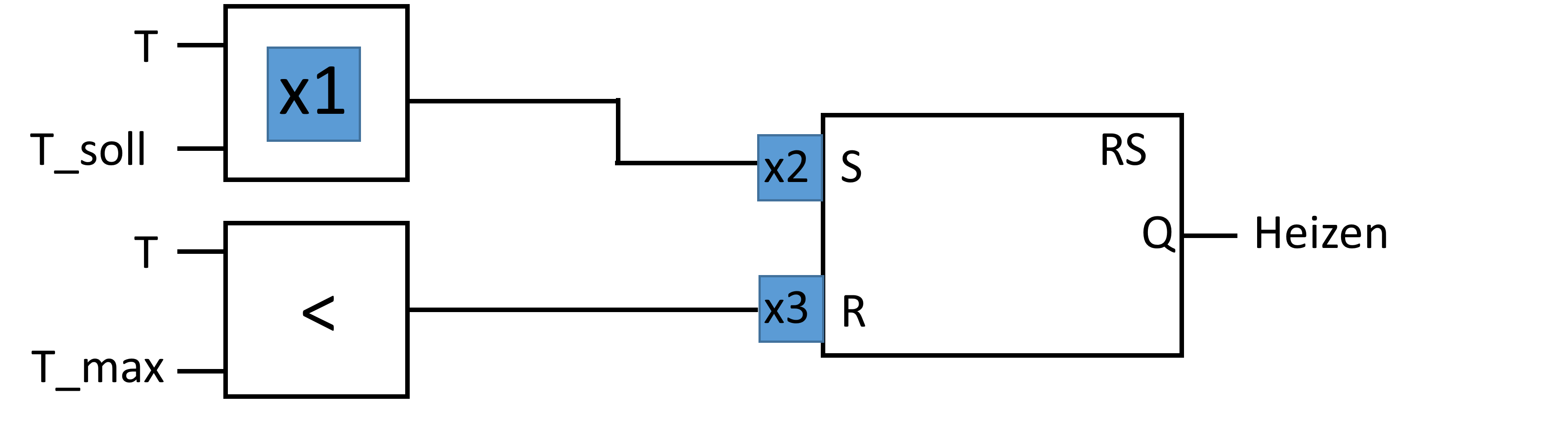

Wählen Sie aus den Drop-Down-Menüs aus, was an den Stellen der jeweiligen Kästchen stehen muss, damit diese Funktionen umgesetzt werden.

Hinweis: "/Negationspunkt/" steht für einem Negationspunkt vor einem Block, "/Leitung/" für eine Leitung.
