На осерді електромагніта змінного струму встановлено вимірювальну котушку (див.рис).
Відомо:
- частоту магнітного потоку 138 Гц;- напругу на вольтметрі (діюче знач.) 91 B;- кількість витків вимірювальної котушки 12;- діаметр перерізу осердя електромагніта 187 мм.Знайти:- магнітну індукцію в осерді (амплітудне знач.) у Тл.
У результаті вкажіть 4 значущих цифри, наприклад 4,023Е+04 або 0.02345.
Відповідь потрібно ввести тут ↓ .
Для котушки електричного апарата (див.рис.), що живиться постійним струмом
задано:
- площу поверхні охолодження котушки 6558 см2;- коефіцієнт тепловіддачі з поверхні 6 Bт/м2°C;- постійну напругу живлення котушки 32 В;- перевищення температури котушки у 146 °C;- середня довжина витка котушки 684 мм;- діаметр провідників котушки 0,2 мм;- кількість витків котушки 319.Знайти:- питомий опір матеріалу провідників котушки у [Ом·м].
У результаті вкажіть 4 значущих цифри, наприклад 4,023Е+04 або 0.02345.
Відповідь потрібно ввести тут ↓ .
Для котушки електричного апарата (див.рис.), що живиться постійним струмом
задано:
- площу поверхні охолодження котушки 4316 см2;- коефіцієнт тепловіддачі з поверхні 5 Bт/м2°C;- постійну напругу живлення котушки 21 В;- перевищення температури котушки у 284 °C;- середня довжина витка котушки 798 мм;- діаметр провідників котушки 0,9 мм;- кількість витків котушки 345.Знайти:- питомий опір матеріалу провідників котушки у [Ом·м].
У результаті вкажіть 4 значущих цифри, наприклад 4,023Е+04 або 0.02345.
Відповідь потрібно ввести тут ↓ .

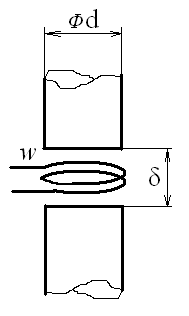

Між двома циліндричними полюсами у сталому магнітному полі повітряного проміжка розташовано вимірювальну котушку (див.рис).
Відомо:
- діаметр циліндричного полюса 163 мм; ;- величину повітряного проміжку 16 мм;- кількість витків вимірювальної котушки 8;- потокозчеплення вимірювальної котушки 0,01 Вб.Знайти:- спад магнітної напруги на проміжку в Амперах.
У результаті вкажіть 4 значущих цифри, наприклад 4,023Е+04 або 0.02345
Відповідь потрібно ввести тут ↓ .
На осерді електромагніта змінного струму встановлено вимірювальну котушку (див.рис).
Відомо:
- напругу на вольтметрі (діюче знач.) 51 В;- магнітну індукцію в осерді (амплітудне знач.) 0,6 Тл;- кількість витків вимірювальної котушки 17;- діаметр перерізу осердя електромагніта 123 мм.Знайти:- частоту магнітного потоку у Гц.
У результаті вкажіть 4 значущих цифри, наприклад 4,023Е+04 або 0.02345.
Відповідь потрібно ввести тут ↓ .
Середнє значення тягового зусилля електромагніта змінного струму, обумовлене притяганням екранованої частини магнітопровода становить 183 Н; при цьому магнітна індукція в його робочому повітряному проміжку в околі екранованої частини складає 0,5 Тл.
Знайти площу поперечного перерізу осердя магнітопроводу цього електромагніта.
У результаті вкажіть 4 значущих цифри, наприклад 4,023Е+04 або 0.02345.
Відповідь потрібно ввести тут ↓ .
Між двома циліндричними полюсами у сталому магнітному полі повітряного проміжка розташовано вимірювальну котушку (див.рис).
Відомо:
- напруженість магнітного поля в повітряному проміжку 962 кA/м; ;- магнітну провідність повітряного проміжка 8,1 мкГн;- величину повітряного проміжку 10,6 мм;- потокозчеплення вимірювальної котушки 3,77 Вб.Знайти:- кількість витків вимірювальної котушки.
Результат введіть як натуральне число.
Відповідь потрібно ввести тут ↓ .

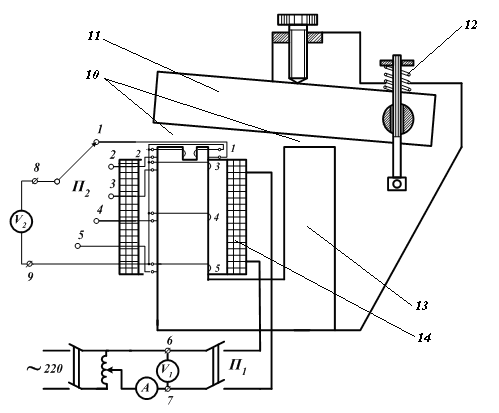

Встановіть відповідність між номерами позицій, вказаних
на схемі та їх назвами.
Температура котушки становить 106 ºС. Яке її
перевищення температури?
(відповідь вкажіть наближено, достатньо з точністю ±10 ºС).
Встановіть відповідність між номерами позицій, вказаних
на схемі та їх назвами.
