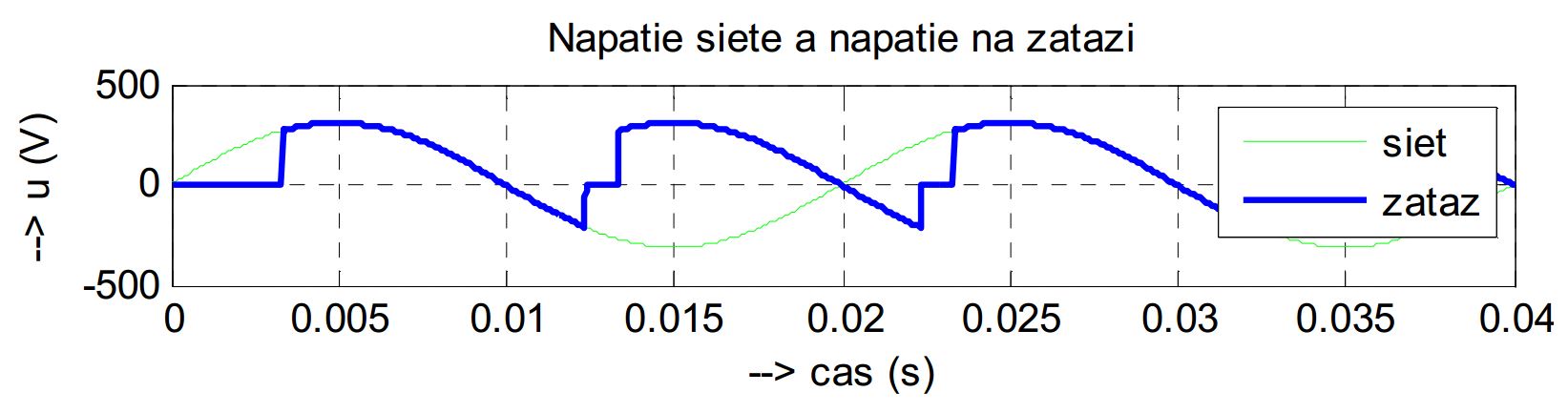

Jednofázový mostíkový plnoriadený usmerňovač s neznámou pasívnou záťažou bol pripojený k sieti v čase 0s. Na obrázku je znázornený simulovaný priebeh výstupného napätia usmerňovača (zataz). V čase 0,01s pracoval usmerňovač v ustálenom stave. Rozhodnite, či usmerňovač pracoval v oblasti neprerušovaných prúdov (áno alebo nie). Odpoveď jednoducho zdôvodnite.

Zvyšovanie

indukčnosti L v záťaži 1. fázového mostíkového usmerňovača spôsobuje:

V jednofázovom

mostíkovom neriadenom usmerňovači je výstupná hodnota napätia daná výrazom:

Jednofázový

jednoimpulzový usmerňovač pracujúci v ONP určite obsahuje:

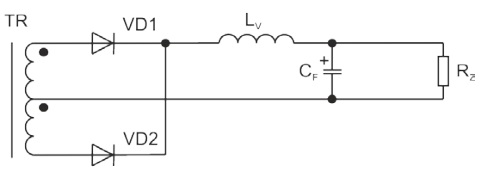

Na obrázku je znázornený usmerňovač nepriameho meniča:

Pri

zvyšovaní uhla riadenia v ONP sa uhol vypnutia usmerňovača:

V trojfázovom

uzlovom usmerňovači pracujúcom v ONP vedie jedna výkonová polovodičová súčiastka prúd:

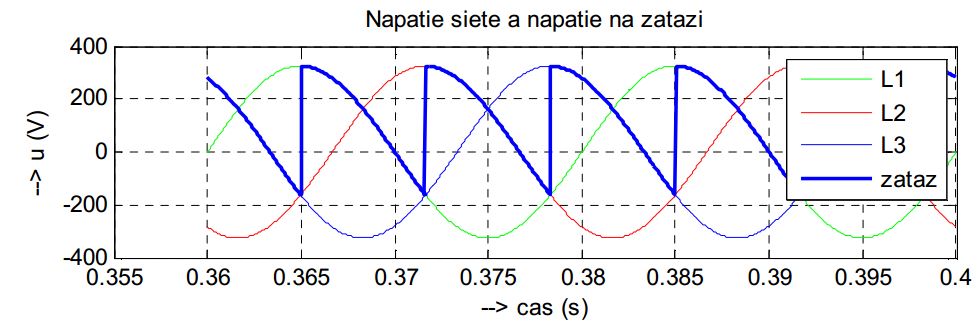

Na obrázku je znázornené výstupné napätie uzlového trojfázového usmerňovača s RL záťažou pracujúceho v oblasti neprerušovaných prúdov. Napájacie napätie je 3x230V~50Hz. Aká je stredná hodnota výstupného napätia? (Pomôcka: Dĺžka záporného úseku výstupného napätia je 30˚.)

Ktoré z nasledovných tvrdení o štvorkvadrantovom usmerňovači je správne:

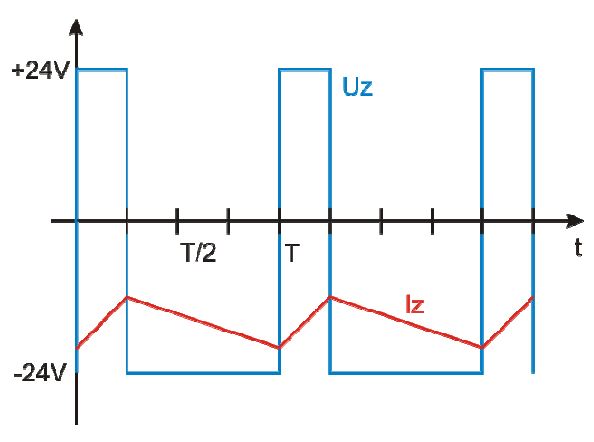

Na obrázku je znázornený priebeh výstupného napätia Uz štvorkvadrantového jednosmerného meniča. Rozhodnite o aký spôsob riadenia sa jedná.
