Kaks varrast on ühendatud liigendiga punktis C. Vardale AC on rakendatud joonkoormus intensiivsusega p = 2.0 [kN/m] ja vardale BC on rakendatud jõud F = 8.8 [kN] joonisel näidatud viisil. Leida toereaktsioon F_Bz , kui a = 4.8 [m] ja b = 6.8 [m]. Anna numbriline vastus kahe komakoha täpsusega (ilma märgita). Vastuse ühik on [kN].

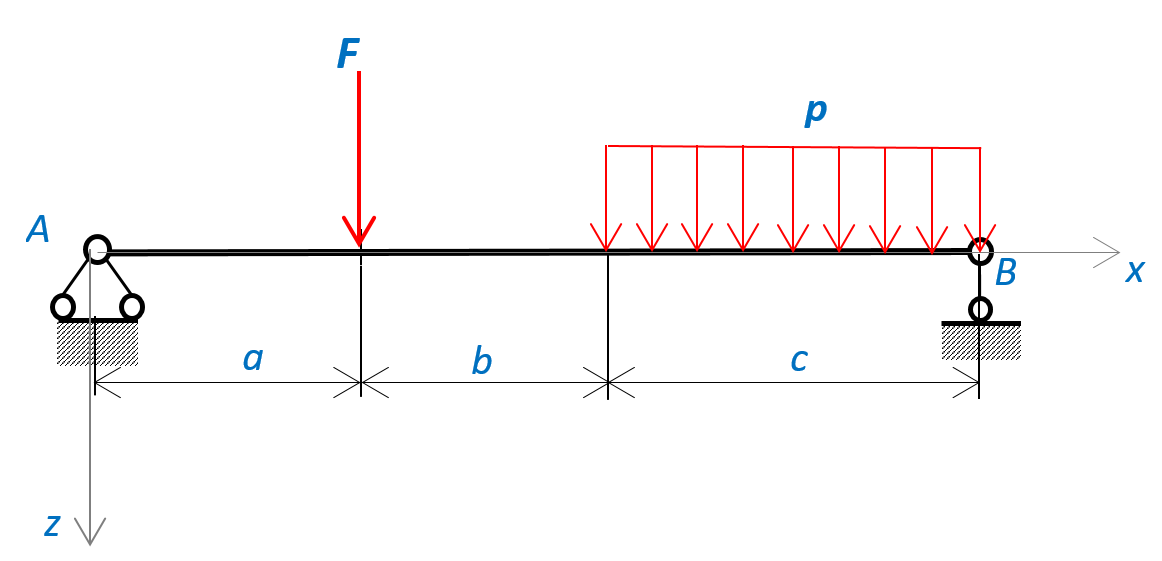

Leia alumise joonisel toodud jõusüsteemi toereaktsioon toes A. Pööra tähelepanu toereaktsiooni suunale/märgile (NB! z telg on suunatud alla). Kasuta alltoodud andmeid:

a=2.2 [m], b=2.9 [m], c=3.6 [m], F=5 [kN], p=5.8 kN/m.

Vastuse ühik on [kN]. Anna vastus kahe komakoha täpsusega.

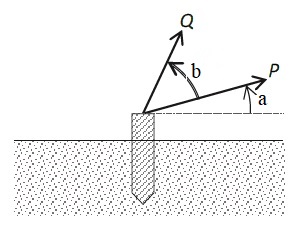

Leia mõjuvate jõudude P = 31 N ja Q = 24 N resultandi moodul, kui a = 41 ja b = 12. Nurgad on antud kraadides. Vastuse täpsus kaks komakohta.

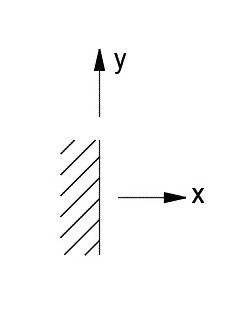

Millised sideme reaktsioonid (jõud ja momendid) võivad tekkida joonisel kujutatud sidemes?

Kaks varrast on

ühendatud liigendiga punktis C. Vardale AC on rakendatud joonkoormus

intensiivsusega p = 5.8 [kN/m] ja vardale BC on rakendatud jõud F = 4.5 [kN]

joonisel näidatud viisil. Leida toereaktsioon F

Leida tasandis koormatud tarindi liikuva

liigendi A toereaktsioon, kui a=5.2 [m], b=6.3 [m], c=6.6 [m], d=5.2 [m], F=9.7 [kN], q=7.0 kN/m. Pööra tähelepanu

toereaktsiooni suunale/märgile (NB! z telg on suunatud alla).

Vastuse ühik on

[kN]. Anna vastus kahe komakoha täpsusega.

Kasutades Varignoni teoreemi, leia rakendatud jõudude resultandi rakenduspunkti kaugus toest A. Kasuta alltoodud andmeid:

a=2.6 [m], b=4.2 [m], c=3.1 [m], F=3 [kN], p=3.4 kN/m.

Vastuse ühik on [m]. Anna vastus kahe komakoha täpsusega.

Leia mõjuvate jõudude P = 50 N ja Q = 23 N resultandi moodul, kui a = 31 ja b = 48. Nurgad on antud kraadides. Vastuse täpsus kaks komakohta.

Millised sideme reaktsioonid (jõud ja momendid) võivad tekkida joonisel kujutatud sidemes?
