Sija,

kurios ilgis 2 m, pritvirtinta nepaslankiu lankstu taške A ir atremta į sieną

taške B. Sijos svorio didumas G=477 N. Kampas a=56°. Apskaičiuokite atramos B reakciją, nepaisydami trinties.

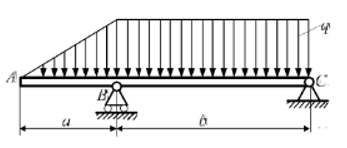

Pavaizduotą

horizontalę siją AC tarp taškų B ir C veikia tolygiai paskirstytas krūvis q=2 N/m. Atkarpoje AB intensyvumas pagal tiesinį dėsnį

sumažėja iki nulio. Raskite atramos B reakciją, kai a=2 m, b=4 m.

Sijos svorio nepaisykite.

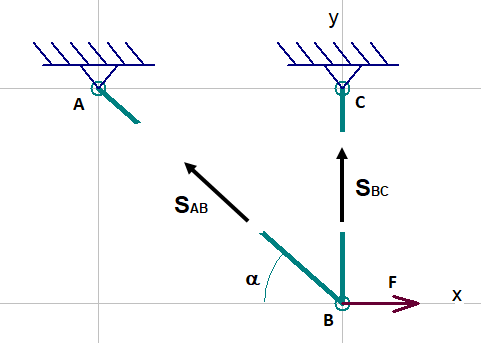

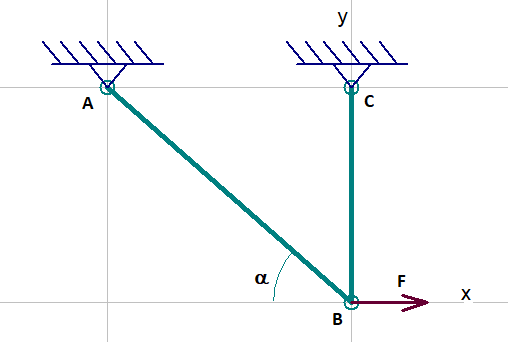

Strypinė sistema apkrauta jėga F= 4 kN kaip pavaizduota schemoje. Kampas α=50°. Apskaičiuokite įrąžą S_AB (kN)?

Kumštelis yra veikiamas jėgų poros momento 3 N·m.

Apskaičiuokite, kokią mažiausią jėgą P reikia pridėti prie sekiklio, kad

išlaikytumėme kumštelį parodytoje padėtyje. Statinės trinties koeficientas tarp

kumštelio sekiklio yra μ=0.3. Šliaužiklis A yra glotnus. Užuomina: rašome statikos lygtis ∑M

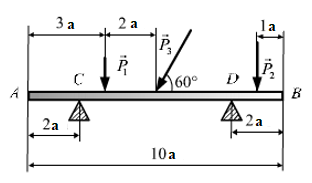

Sija

AB padėta ant atramų C ir D. Ją veikia 3 jėgos: P1=9.3 N, P2=1.3 N, P3=7.4

N. Atstumas

a=2 m. Pakeiskite šią jėgų sistemą atstojamąja jėga R redukcijos centro A atžvilgiu.

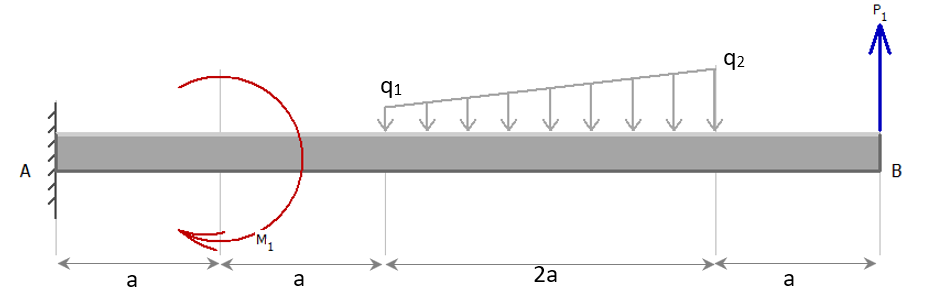

Standžiai

įtvirtintą siją AB veikia jėga P

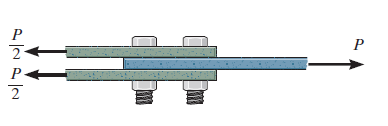

Nustatykite didžiausią jėgą P, kurią gali atlaikyti varžtinė

jungtis, kad plokštelės nepraslystų. Plokštelėse naudojami 4 varžtai ir

kiekvienas iš jų yra tai įveržtas, kad kiekviename jų veikia 1.8 kN tempimo jėga.

Statinės trinties koeficientas tarp plokštelių yra µ=0.5.

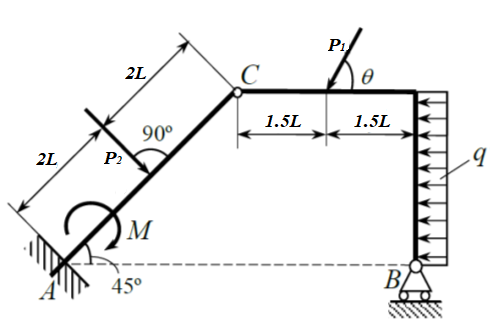

Paveiksle

pavaizduotą konstrukciją sudaro du elementai. Jie sujungti šarnyru C. Konstrukciją

veikia q=2 kN/m intensyvumo išskirstyta apkrova, jėga P

Sija

AB padėta ant atramų C ir D. Ją veikia 3 jėgos: P1=9.3 N, P2=1.3 N, P3=7.4

N. Atstumas

a=2 m. Pakeiskite šią jėgų sistemą suminiu momentu redukcijos centro A atžvilgiu.

Yra žinoma, kas kiekvienas iš lynų AB ir AC gali atlaikyti

didžiausią 8000 N tempimo jėgą. Apskaičiuokite mažiausią kampą θ, kuriuo reikėtų tvirtinti

lynus prie krovinio, kad galima būtų pakelti 6223 N svorio krovinį.
