Considere o circuito representado na figura, em que vi é um sinal sinusoidal com 14.2 V de amplitude e 50 Hz de frequência, gerado por uma fonte de tensão ideal. D1 é um díodo ideal com tensão de condução VDon=0.7V,  R1 = 146.38 Ω, Rload = 325.5 Ω, C1 = 2200µF. O díodo DZ2 é um díodo de zener ideal com tensão de zener |Vz|=7.5V.

Obtenha o valor instantâneo da corrente em  Rload, isto é, IRload.

Introduza o valor em mA.

Considere o circuito representado na figura, em que vi é um sinal sinusoidal com 11.78 V de amplitude e 50 Hz de frequência, gerado por uma fonte de tensão ideal. D1 é um díodo ideal com tensão de condução VDon=0.7V,  R1 = 63.94 Ω, Rload = 220 Ω, C1 = 2200µF. O díodo DZ2 é um díodo de zener ideal com tensão de zener |Vz|=7.5V.

Obtenha o valor instantâneo máximo da corrente em  R1, isto é, IR1.

Introduza o valor em mA.

Considere o circuito representado na figura, em que vi é um sinal sinusoidal com 11.8 V de amplitude e 50 Hz de frequência, gerado por uma fonte de tensão ideal. D1 é um díodo ideal com tensão de condução VDon=0.7V,  R1 = 116.28 Ω, Rload = 220 Ω, C1 = 2200µF.

Obtenha o valor instantâneo máximo da tensão em Rload, isto é, Vo.

Introduza o valor em V.

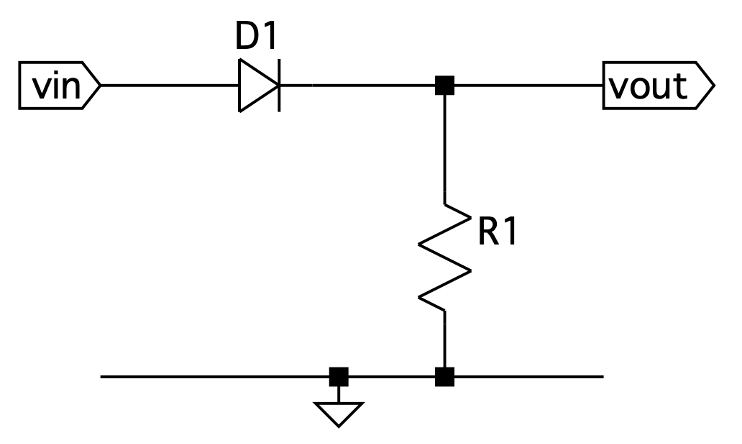

Considere o circuito representado na figura. Considere o díodo ideal, com tensão de condução VD_ON = 0.7 V e o resistor com resistência igual R1=5 kΩ.

Determine o pico máximo de tensão nodal no nó de entrada do circuito (vin) quando liga o circuito a uma fonte de tensão não ideal cujo o equivalente de Thevenin tem as seguintes características:

Vth = 6.7 x sin(2πf t)   V

Rth = 200 Ω

Introduza o valor em V.

Considere o circuito representado na figura. Determine a potência dissipada no díodo quando se aplica a uma tensão de entrada vin igual a vin=3.1 V. Considere o díodo ideal, com tensão de condução VD_ON = 0.7 V e o resistor com resistência igual R1=8.6 kΩ.

Introduza o valor da potência dissipada no díodo (ID) em mW.

Considere o circuito representado na figura. Determine a corrente no díodo quando se aplica uma tensão de entrada vin igual a vin=1.1 V. Considere o díodo ideal, com tensão de condução VD_ON = 0.7 V e o resistor com resistência igual R1=8.2 kΩ.

Introduza o valor da corrente do díodo (ID) em mA.

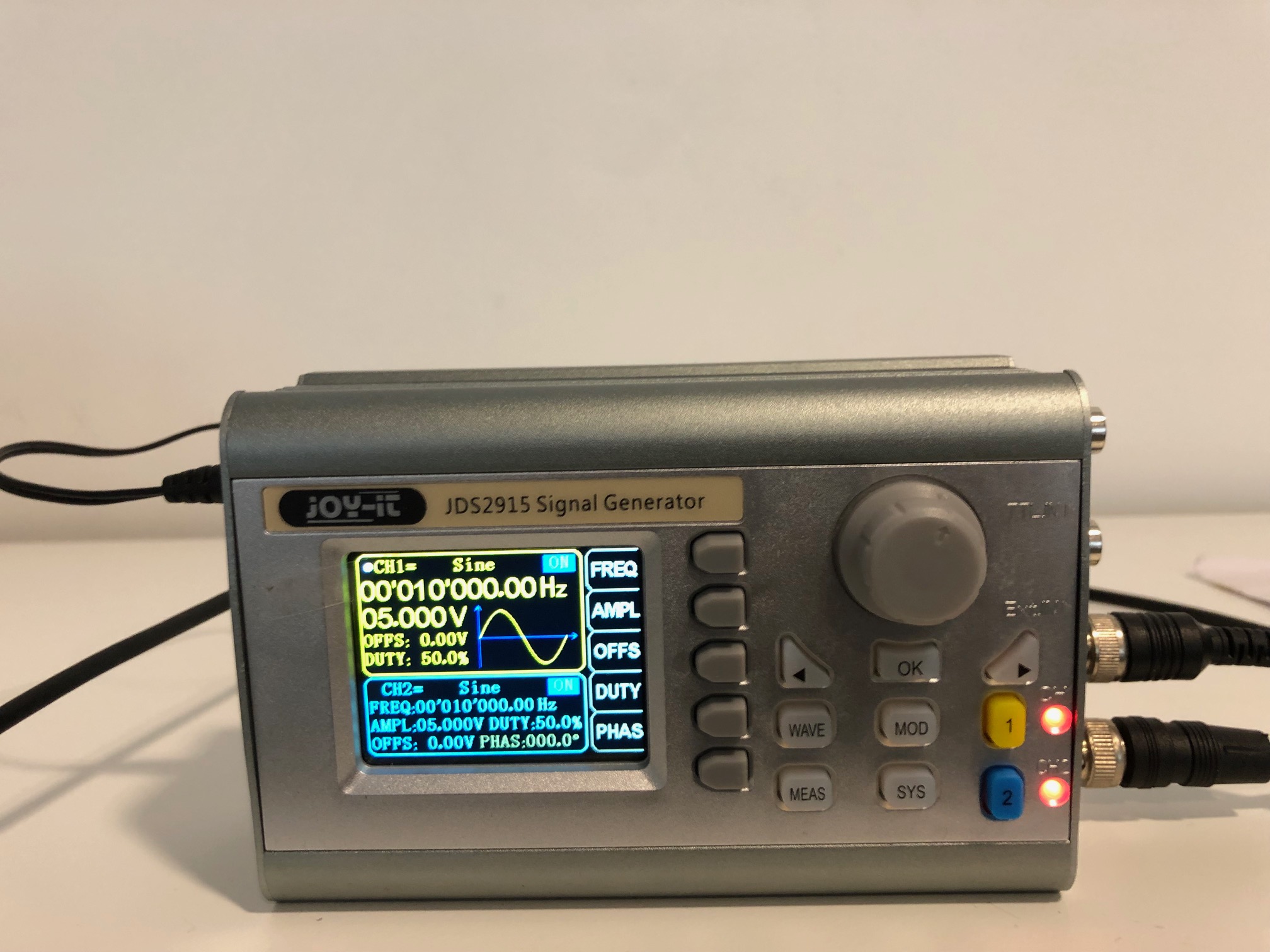

Considere o gerador de sinal representado na figura, pretendendo-se que este gere um sinal sinusoidal com 6.5 V de amplitude e tensão DC (offset) nula. Indique qual é o valor que deverá aparecer no display do equipamento, após o ajuste da amplitude realizado através do teclado deste? Introduza o valor em V.

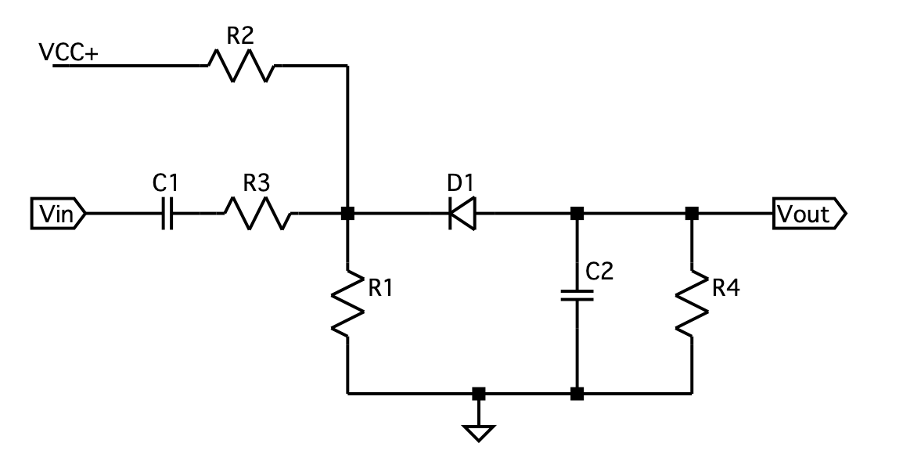

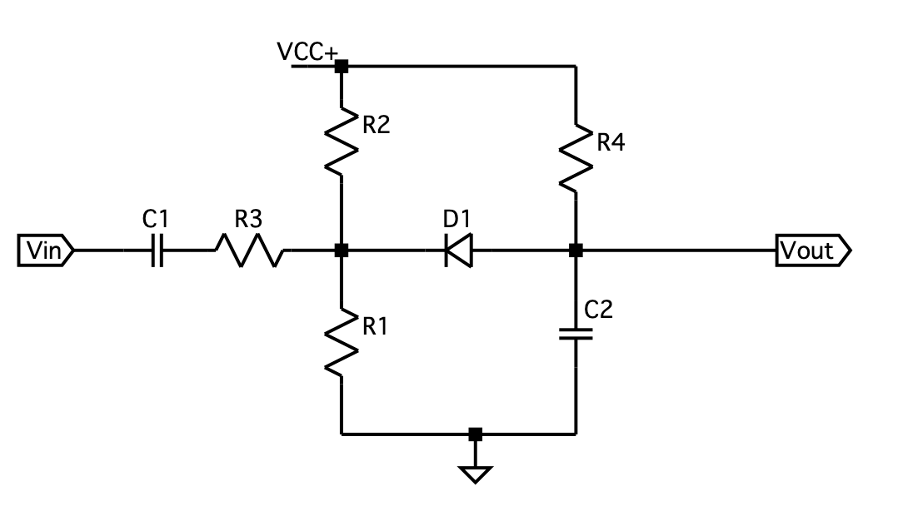

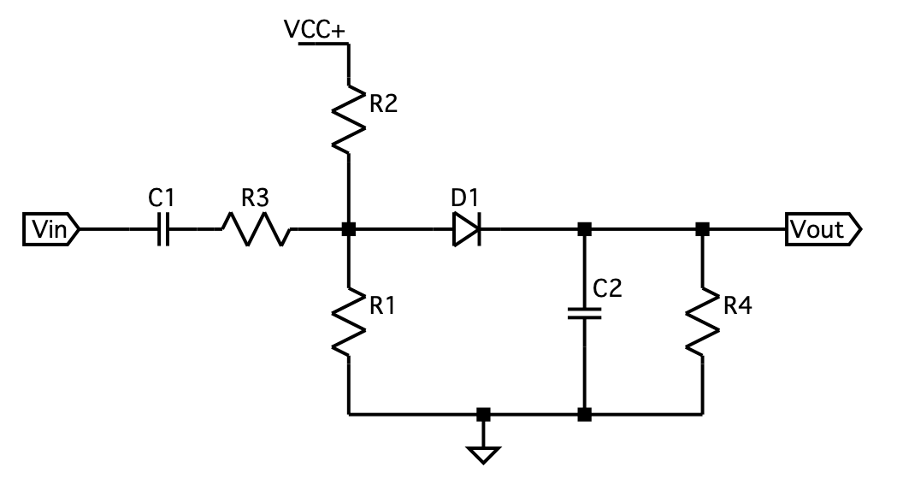

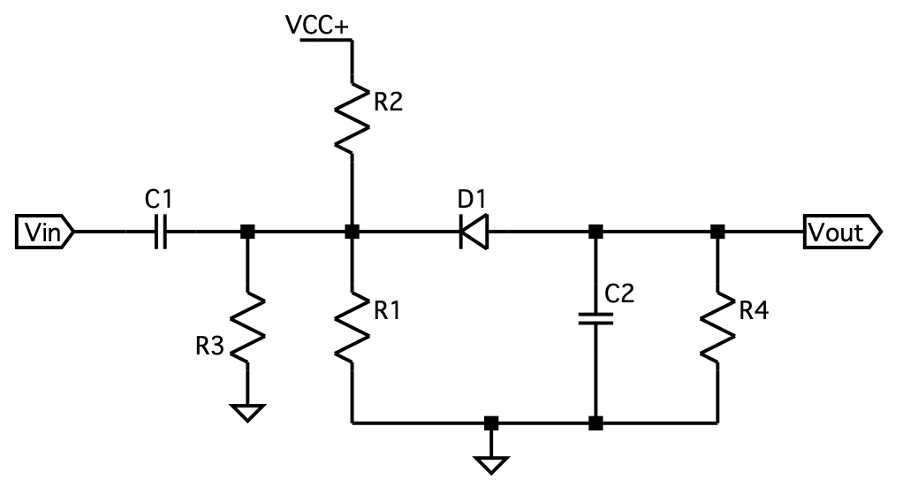

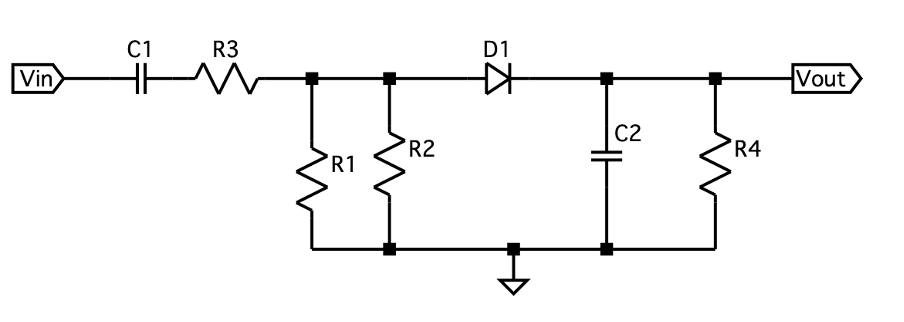

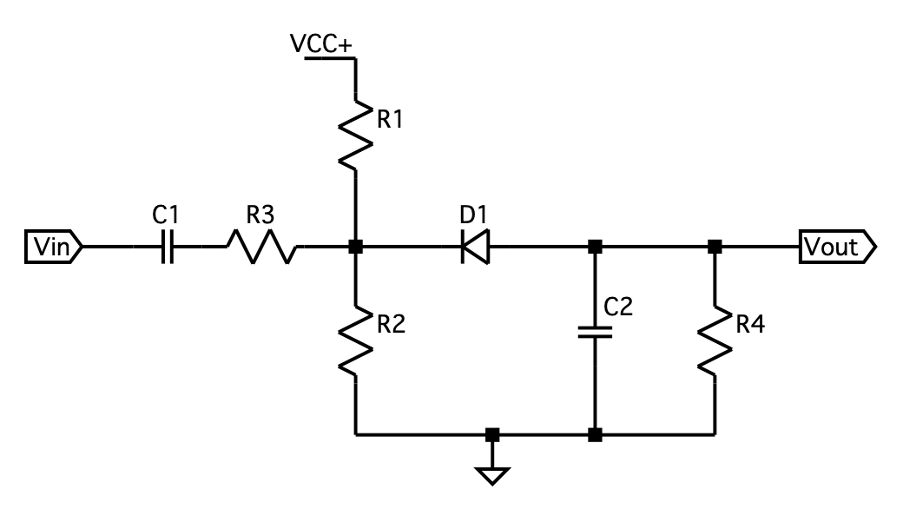

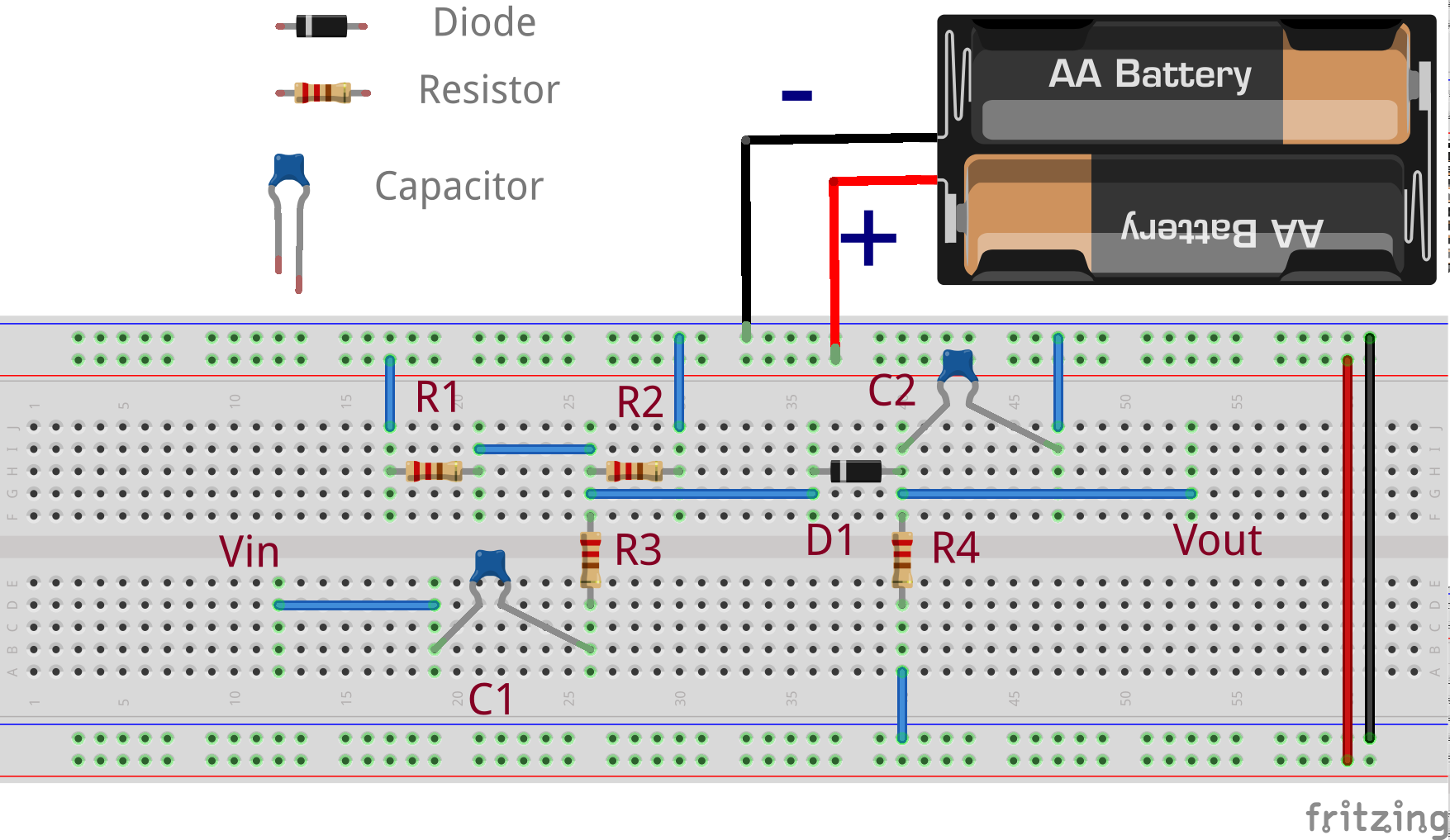

Considere o circuito cuja a montagem na breadboard é representada na figura. Selecione o esquemático associado ao circuito.

(Consider the breadboard represented in the figure. Select the schematics of the circuit.)
