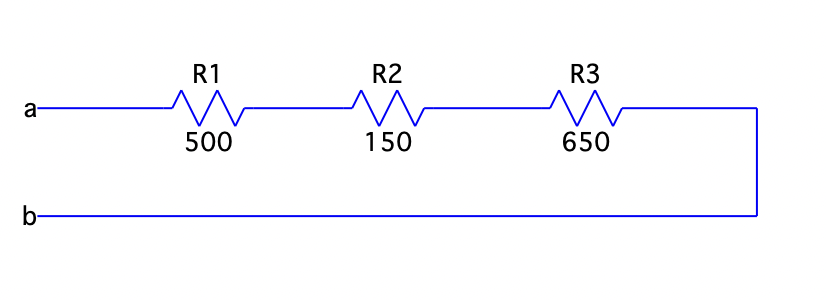

Qual a resistência, em Ohms, equivalente vista dos termiais a-b ?

Qual a resistência, em Ohms, equivalente vista dos termiais a-c ?

Qual a resistência, em Ohms, equivalente vista dos terminais a-b ?

Qual a resistência, em Ohms, equivalente vista dos termiais a-b ?

Qual a resistência, em Ohms, equivalente vista dos termiais a-b ?

Qual a resistência, em Ohms, equivalente vista dos termiais c-d ?

Qual a resistência, em Ohms, equivalente vista dos terminais a-b

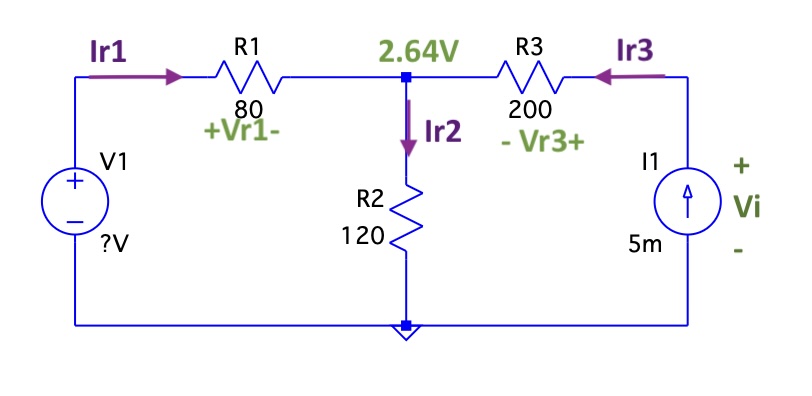

Considere o seguinte esquemático de circuito e complete a informação que é solicitada. Os valores das Resistências estão em Ohm, e a corrente da fonte de corrente está em mili Ampère. Considere sempre a sua resposta com 2 casas decimais.

1. A corrente que fui através de R3 em mili Ampère é de , Ir3 =  mA
2. A diferença de potencial aos terminais de R3 é de , VR3 = V
3. A corrente que fui através de R2 em mili Ampère é de , Ir2 =  mA
4. A corrente que fui através de R1 em mili Ampère é de , Ir1 =  mA
5. A diferença de potencial aos terminais de R1 é de , VR1 = V
6. A diferença de potencial aos terminais da fonte de tensão é de , V1 = V
7. A energia libertada pela fonte V1( em Joule) num intervalo de 2 minutos é, Ev1 = J
8. A energia Consumida pela fonte I1( em mili Joule) num intervalo de 5 segundos é, Ev1 = mJ

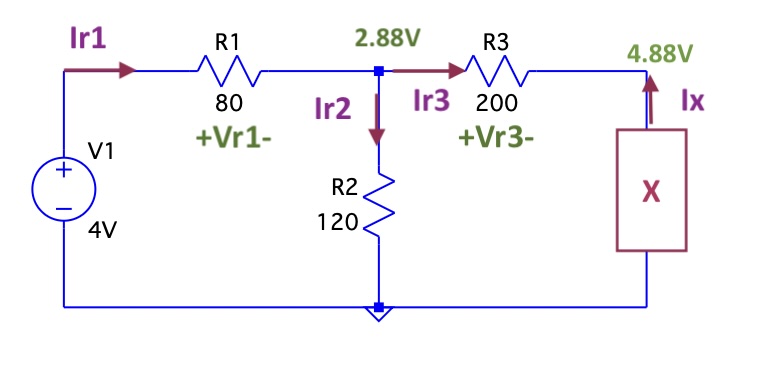

Considere o seguinte esquemático de circuito e complete a informação que é solicitada. Os valores das Resistências estão em Ohm. Considere sempre a sua resposta com 2 casas decimais.

1. A diferença de potencial aos terminais de R1 é de , VR1 =  V
2. A diferença de potencial aos terminais de R3 é de , VR3 =  V
3. A corrente que fui através de R1 em mili Ampère é de , Ir1 =  mA
4. A corrente que fui através de R2 em mili Ampère é de , Ir2 =  mA
5. A corrente que fui através de R3 em mili Ampère é de , Ir3 =  mA
6. A corrente que fui através de X em mili Ampère é de , Ix =  mA
7. A potência associada a V1 em miliWatt é, Pv1 =  mW
8. A potência associada a R1 em miliWatt é, Pr1 = mW

9. A potência associada a R2 em miliWatt é, Pr2 = mW

10. A potência associada a R3 em miliWatt é, Pr3 = mW

11. A potência associada a X em miliWatt é, Px = mW
12. O elemento X é um elemento
    Ativo

    Passivo

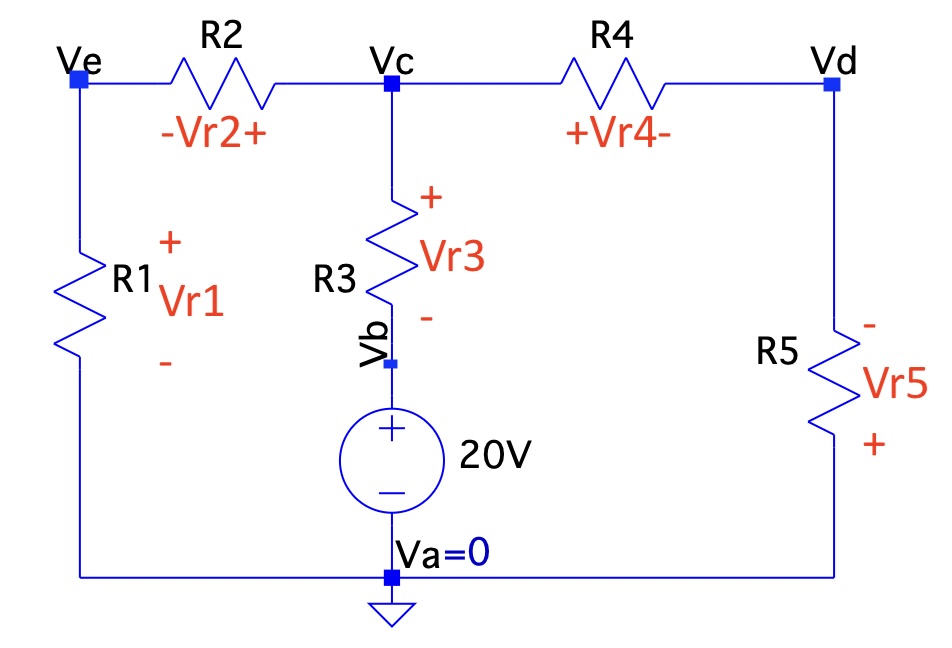

Considere o seguinte esquemático de circuito em que se sabe que Va=0V;  Vc=14V; Vd=6V e Ve=4V

• Vb= Volt
• Vr1= Volt
• Vr2=Volt
• Vr3=Volt

• Vr4=Volt
• Vr5=Volt

• Va= Volt
• Vc= Volt
• Vd= Volt
• Ve= Volt
