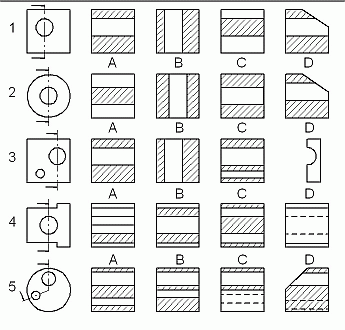

Kõrvaloleval joonisel on ülevalt alla 5 tahukat, millele on peale tõmmatud lõiketasapinda tähistav joon. Millise tähega on tähistatud eestvaate kõrval olevas reas temale vastav lõige?

Klikka pildile, et suuremalt näha:

Detaili tasapinnale ümarate avade lisamisel tuleb avade tsentrite asukohad määrata mõõtudega selle tasapinna kahe sirge serva suhtes.

Joonisel on kirje R10, mille kohta on õiged järgmised väited:

Täisnurkse kolmnurga või detaili faasi korral võib kasutada joonisel järgmisi mõõtmete kombinatsioone:

Joont, mille peale kirjutatakse mõõtarv, nimetatakse

Korrapärase kuusnurga mõõtmestamisel näidatakse:

Mõõtmed kantakse joonisel:

Mõõtmete lisamisel joonisele on õiged järgmised väited:

Masinaehitusjoonistele ei kanta mõõtmeid suletud mõõtahelana. Eespool esitatud väide on samaväärne järgmise väitega: kui detaili mõni element joonisel on arvutatav teiste mõõtude kaudu, jäetakse sellele elemendile mõõde kirjutamata.

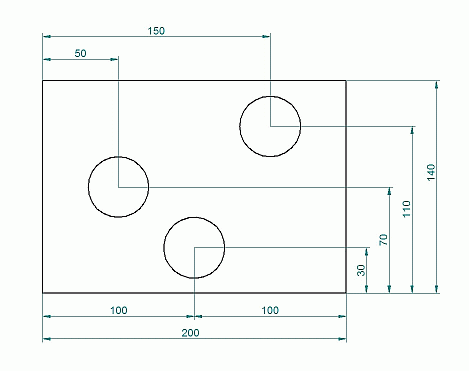

Milline mõõtarv on lisatud joonisel ülearune? Sisesta vastav arv lünka allpool.

Klikka pildile, et näha suuremalt!
