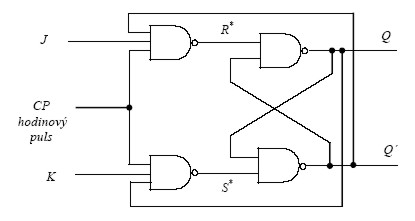

Sekvenční logický obvod podle obrázku má v čase t na vstupech tyto hodnoty: CP=0, J = 1, K = 1, Q(t)=1, Q´(t)=0.
Určete hodnoty na výstupech Q a Q´ v čase t + 1.
Q(t+1) =
Q´(t+1) =

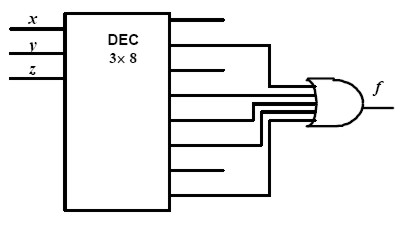

Booleovská funkce f je realizována logickým obvodem obsahující dekodér (viz obrázek). Určete její zjednodušenou konjuktní normální formu (KNF).
Zjednodušená disjuktní normální forma (DNF) pravdivostní funkce fzadané tabulkou je …
| x | y | z | f |
| 0
| 0
| 0
| 0 |
| 0
| 0
| 1
| 0 |
| 0
| 1
| 0
| 1 |
| 0
| 1
| 1
| 1 |
| 1
| 0
| 0
| 0 |
| 1
| 0
| 1
| 0 |
| 1
| 1
| 0
| 0 |
| 1
| 1
| 1
| 1 |
Mějme paměť ROM (PROM) s adresními vstupy x, y, z (vstup z adresní sběrnice) a datovými výstupy o3, o2, o1, o0 (výstup na datovou sběrnici). Datové výstupy jsou popsány následujícími funkcemi:
o3 = x´y´ + x´zo2 = x´z´ + xy´ + xzo1 = y´z´ + xzo0 = z´y´ + x´z´ + yzUrčete hexadecimální výpis obsahu této paměti ve tvaru adresa : obsah
Adresa : Obsah (2 hexadecimální cifry!!!)
00 : 01 : 02 : 03 : 04 : 05 : 06 : 07 :
Booleovská funkce f je realizována logickým obvodem obsahující multiplexor (viz obrázek). Určete její zjednodušenou konjuktní normální formu (KNF).
Sekvenční logický obvod podle obrázku má v čase t na vstupech tyto hodnoty: CP=0, R = 1, S = 0, Q(t)=1, Q´(t)=0.
Určete hodnoty na výstupech Q a Q´ v čase t + 1.
Q(t+1) =
Q´(t+1) =
Zjednodušená konjuktní normální forma (KNF) pravdivostní funkce fzadané tabulkou je …
| x | y | z | f |
| 0
| 0
| 0
| 0 |
| 0
| 0
| 1
| 0 |
| 0
| 1
| 0
| 0 |
| 0
| 1
| 1
| 1 |
| 1
| 0
| 0
| 1 |
| 1
| 0
| 1
| 0 |
| 1
| 1
| 0
| 1 |
| 1
| 1
| 1
| 1 |
Zjednodušená disjuktní normální forma (DNF) pravdivostní funkce fzadané tabulkou je …
| x | y | z | f |
| 0
| 0
| 0
| 0 |
| 0
| 0
| 1
| 0 |
| 0
| 1
| 0
| 0 |
| 0
| 1
| 1
| 1 |
| 1
| 0
| 0
| 0 |
| 1
| 0
| 1
| 1 |
| 1
| 1
| 0
| 1 |
| 1
| 1
| 1
| 1 |
Zjednodušená konjuktní normální forma (KNF) pravdivostní funkce fzadané tabulkou je …
| x | y | z | f |
| 0
| 0
| 0
| 1 |
| 0
| 0
| 1
| 1 |
| 0
| 1
| 0
| 1 |
| 0
| 1
| 1
| 0 |
| 1
| 0
| 0
| 0 |
| 1
| 0
| 1
| 0 |
| 1
| 1
| 0
| 1 |
| 1
| 1
| 1
| 0 |
Zjednodušená konjuktní normální forma (KNF) pravdivostní funkce fzadané tabulkou je …
| x | y | z | f |
| 0
| 0
| 0
| 1 |
| 0
| 0
| 1
| 0 |
| 0
| 1
| 0
| 1 |
| 0
| 1
| 1
| 1 |
| 1
| 0
| 0
| 1 |
| 1
| 0
| 1
| 0 |
| 1
| 1
| 0
| 0 |
| 1
| 1
| 1
| 0 |
