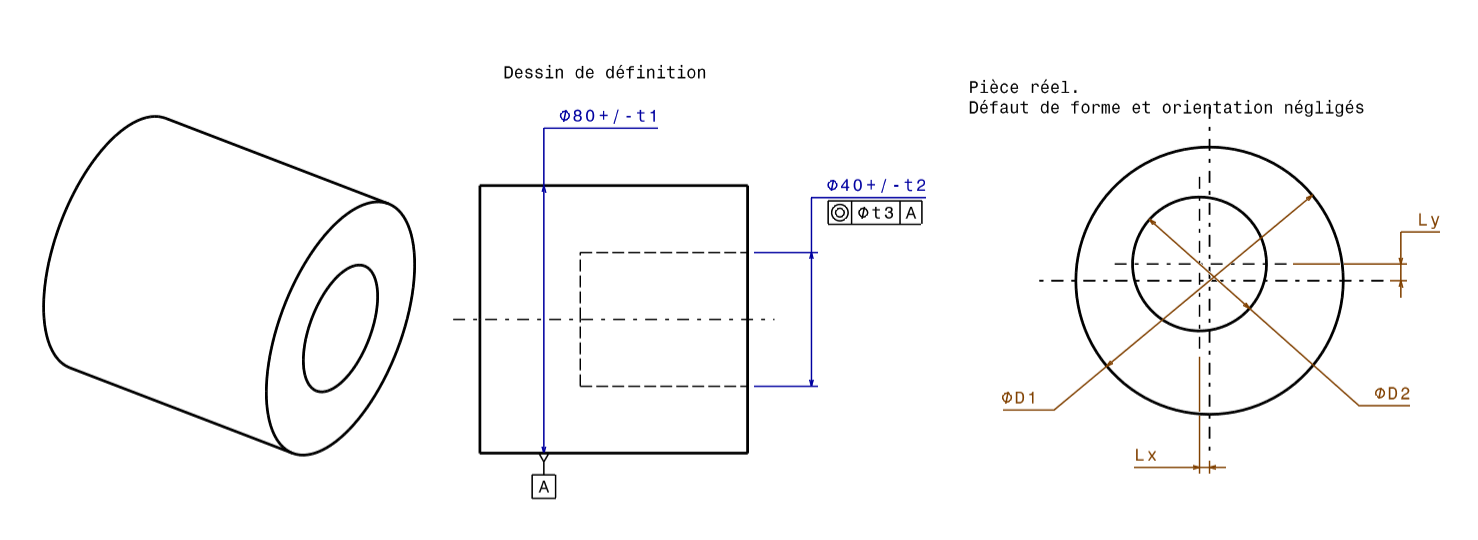

On cherche à vérifier la coaxialité.
Les réponses sont à donner avec 3 chiffres après la virgule.
les mesures faites sur la pièce sont D1=80.03 D2=40.08 Lx=0.04 Ly=0.04
Si on ne tient pas compte des maximum matière de la spécification.
le défaut vaut donc la pièce est

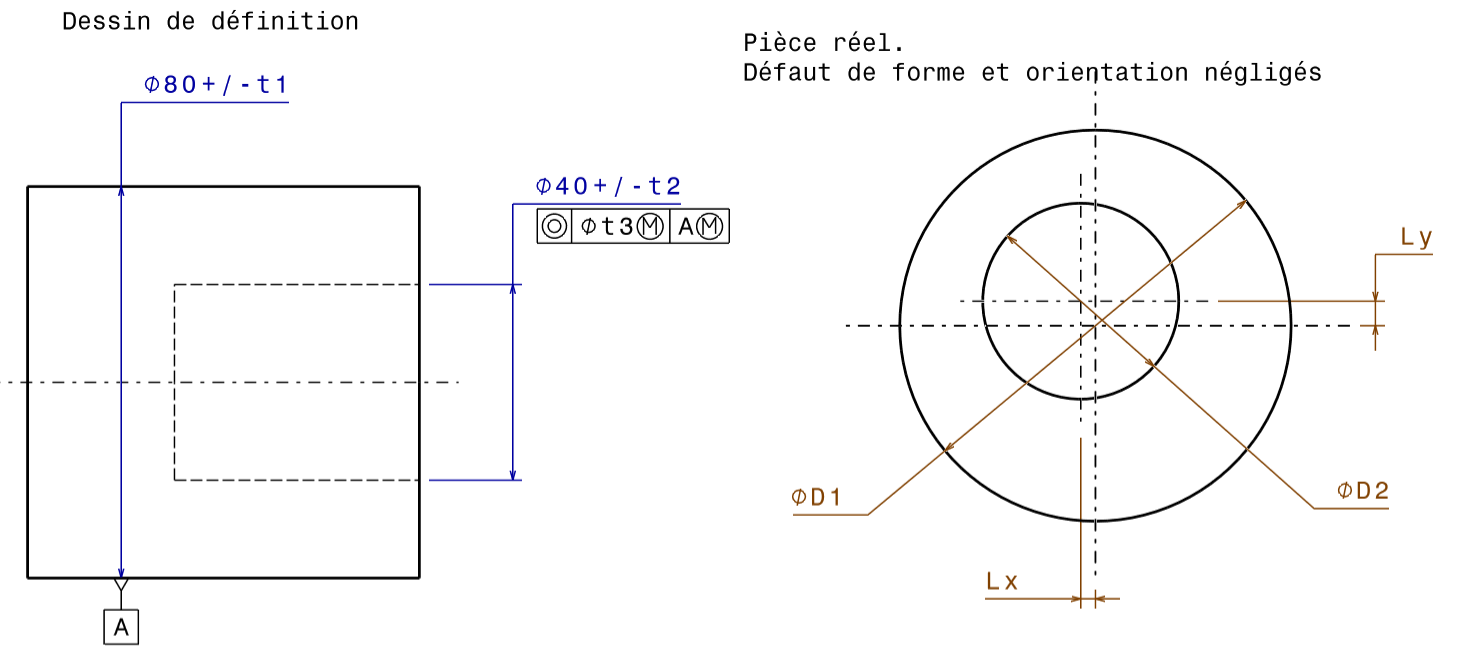

Si on tient compte des maximum matière de la spécification.
la mobilité vautle défaut vaut la tolérance acceptable vaut donc la pièce est

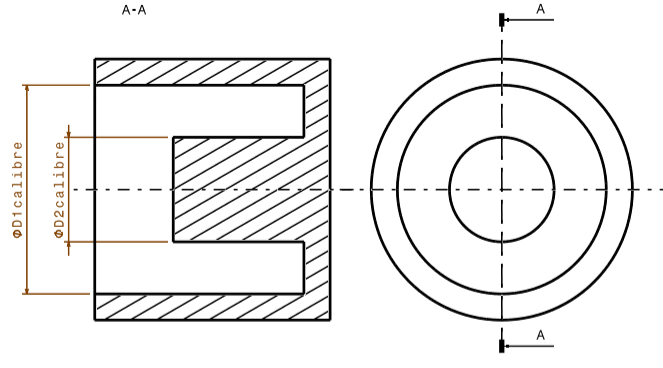

Ci-dessous une représentation du calibre permettant de valider les pièces.
D1calibre vautD2calibre vaut

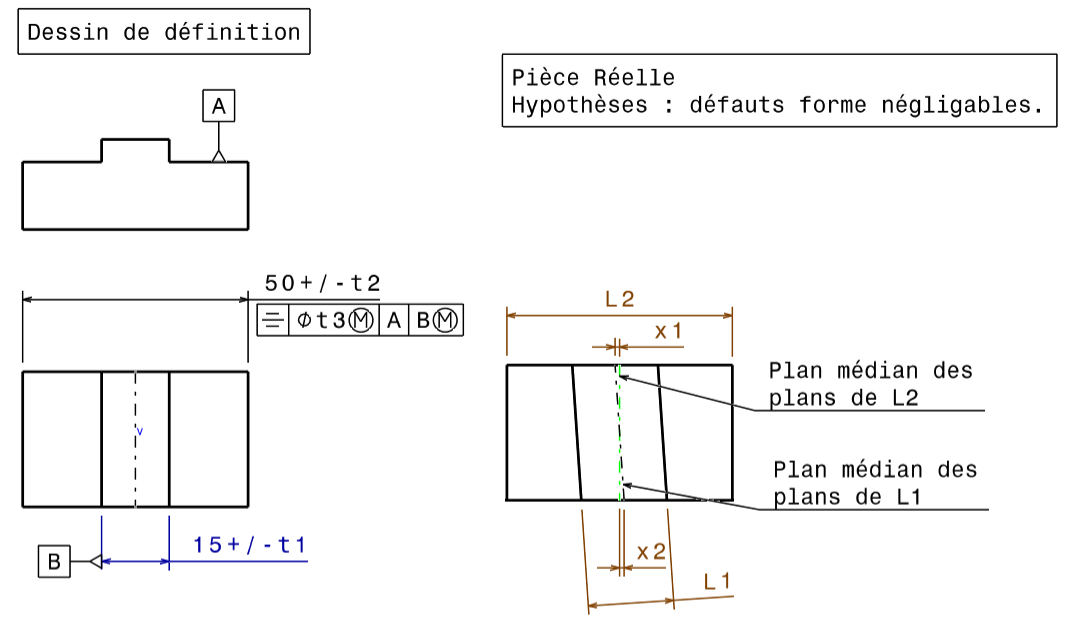

On cherche à vérifier la localisation
Les réponses sont à donner avec 3 chiffres après la virgule.
Données t1=0.09 t2=0.04 t3=0.05 |
les mesures faites sur la pièce sont L1=14.92 L2=50.02 X1=-0.09 X2= 0.08 |
Si on ne tiens pas compte des maximum matière de la spécification. |
le defaut vaut
donc la pièce est
|
Si on tiens compte des maximum matière de la spécification. |
la mobilité de la référence vaut le defaut vaut
la tolérance acceptable vaut
donc la pièce est
|
Ci-dessous une représentation du calibre permettant de valider les pièces. |
L1calibre vaut L2calibre |
En faisant un Schéma représentatif. |
Modéliser le problème ci-dessous |
Tracé un cercle (Cer1) de rayon (R1) = 20 |
Tracé un cercle (Cer2) de rayon (R2) = 10 son centre est a 2.5 du centre du cercle Cer1 |
Quelle est la distance minimum entre le cercle Cer1 et le cercle Cer2 ? |
En faisant un Schéma représentatif. |
Modéliser le problème ci-dessous |
Tracé un cercle (Cer1) de rayon (R1) = 20 |
Tracé un cercle (Cer2) de rayon (R2) = 10 dont le centre est distant de 50 du centre de Cer1 |
Tracer un point (O) au milieu du segment (centre Cer1,Centre Cer2) |
Tracer un point (P) au milieu du segment maximum entre le cercle Cer1 et le cercle Cer2 |
Quelle est la distance entre le point O et le point P ? |

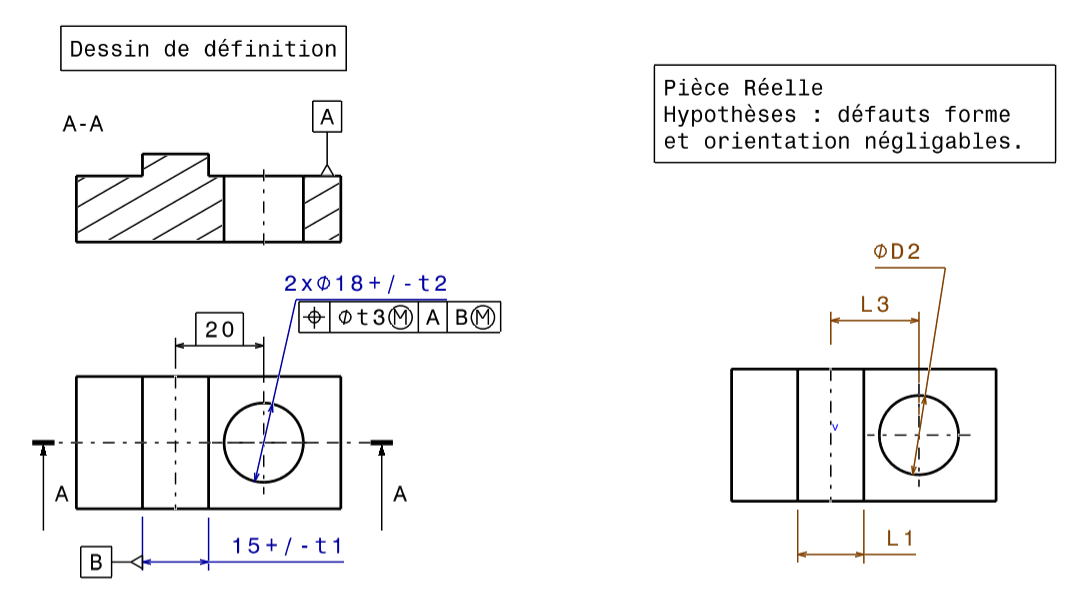

On cherche à vérifier la localisation
.
Les réponses sont à donner avec 3 chiffres après la virgule.
Données t1=0.04 t2=0.07 t3=0.02 |
les mesures faites sur la pièce sont L1=14.99 D2=18.02 L3=19.97 |
Si on ne tiens pas compte des maximum matière de la spécification. |
le defaut vaut
donc la pièce est
|
Si on tiens compte des maximum matière de la spécification. |
la mobilité de la référence vaut le defaut vaut
la tolérance acceptable vaut
donc la pièce est
|
Ci-dessous une représentation du calibre permettant de valider les pièces. |
L1calibre vaut D2calibreL3calibre |

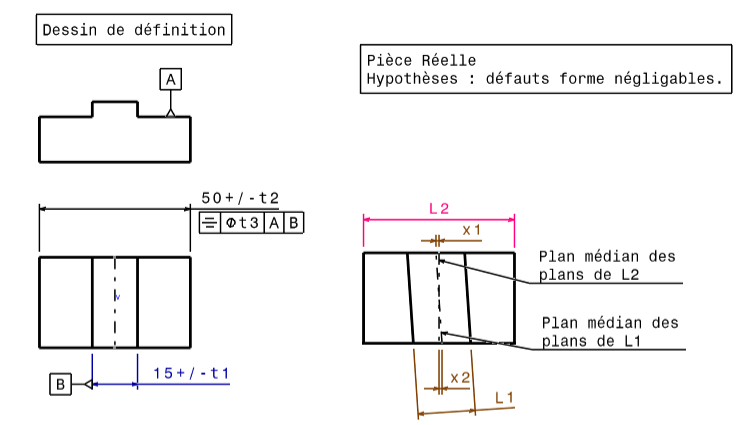

On cherche à vérifier la localisation
Les réponses sont à donner avec 3 chiffres après la virgule.
Données t1=0.01 t2=0.08 t3=0.02 |
les mesures faites sur la pièce sont L1=15.01 L2=50.04 X1=-0.05 X2= 0.03 |
Si on ne tiens pas compte des maximum matière de la spécification. |
le defaut vaut
donc la pièce est
|

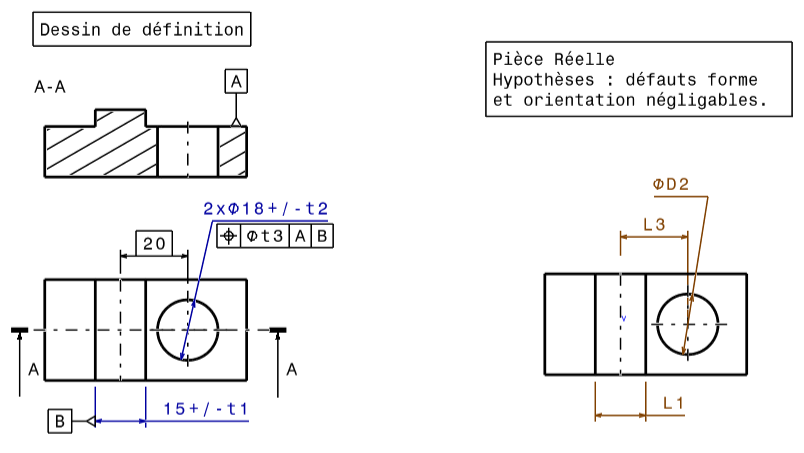

On cherche à vérifier la localisation
.
Les réponses sont à donner avec 3 chiffres après la virgule.
Données t1=0.01 t2=0.04 t3=0.05 |
les mesures faites sur la pièce sont L1=14.99 D2=17.99 L3=19.92 |
Si on ne tiens pas compte des maximum matière de la spécification. |
le defaut vaut
donc la pièce est
|
En faisant un Schéma représentatif. |
Modéliser le problème ci-dessous |
Tracé un cercle (Cer1) de rayon (R1) = 20 |
Tracé un cercle (Cer2) de rayon (R2) = 22 dont le centre est distant de 45 du centre de Cer1 |
Tracer un point (O) au milieu du segment (centre Cer1,Centre Cer2) |
Tracer un point (P) au milieu du segment minimum entre le cercle Cer1 et le cercle Cer2 |
Quelle est la distance entre le point O et le point P ? |
Données t1=0.04 t2=0.09 t3=0.06 |
les mesures faites sur la pièce sont D1=80 D2=39.99 Lx=0.02 Ly=0.02 |
Sur le dessin de définition, il y a Spécification(s) dimensionnelle(s) |
| Pour la spécification 80+/- t1 |
la pièce est |
| Pour la spécification 40+/- t2 |
la pièce est |
Pour la spécification de coaxialité |
l'écart vaut
donc la pièce est
car l'écart acceptable doit être < à |
le défaut vaut
donc la pièce est
car le défaut acceptable doit être < à |
Données t1=0.07 t2=0.03 t3=0.09 |
les mesures faites sur la pièce sont D1=79.91 D2=39.98 Lx=0.04 Ly=0.09 |
Sur le dessin de définition, il y a Spécification(s) dimensionnelle(s) |
| Pour la spécification 80+/- t1 |
la pièce est |
| Pour la spécification 40+/- t2 |
la pièce est |
Pour la spécification de coaxialité |
l'écart vaut
donc la pièce est
car l'écart acceptable doit être < à |
le défaut vaut
donc la pièce est
car le défaut acceptable doit être < à |
