Μετρήσεις και Κυκλώματα Εναλλασσόμενου Ρεύματος
Шукаєте відповіді та рішення тестів для Μετρήσεις και Κυκλώματα Εναλλασσόμενου Ρεύματος? Перегляньте нашу велику колекцію перевірених відповідей для Μετρήσεις και Κυκλώματα Εναλλασσόμενου Ρεύματος в exams-iee.the.ihu.gr.
Отримайте миттєвий доступ до точних відповідей та детальних пояснень для питань вашого курсу. Наша платформа, створена спільнотою, допомагає студентам досягати успіху!
Η περιοχή μέτρησης ενός βολτόμετρου είναι από 0 έως 250
Α) Να υπολογίσετε την κλάση του οργάνου Α = % , το οποίο παρουσιάζει μέγιστο σχετικό σφάλμα 0,5%, όταν η μετρούμενη τάση είναι 100
Β) Πόσο είναι το μέγιστο σχετικό σφάλμα, όταν η μετρούμενη τάση είναι 150
Οι τιμές να γραφούν μ’ ένα (1) δεκαδικό ψηφίο. Χρησιμοποιήστε το ως σημείο υποδιαστολής και την τελεία (.)

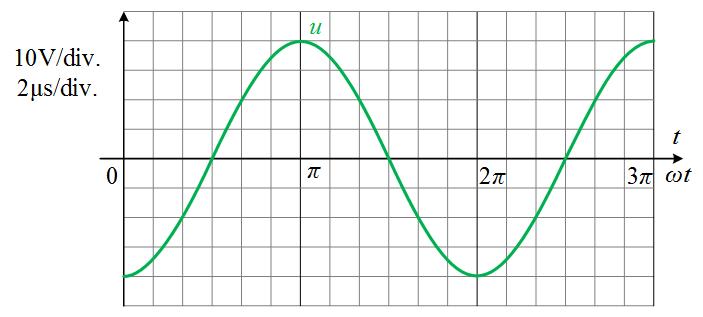

Στην εικονιζόμενη ημιτονοειδή τάση, να υπολογίσετε:
1. Tην ενεργό τιμή Vrms = V
2. Tη μέση τιμή Vav = V
2. Την περίοδο T = μs
3. Τη συχνότητα f = kHz
4. Tην αρχική φασική γωνία φ = μοίρες.
Η γωνία καθυστέρησης σημειώνεται ως αρνητική και η γωνία προπορείας ως θετική.
Ως υποδιαστολή να χρησιμοποιείται το κόμμα (,) και ΟΧΙ την τελεία (.)

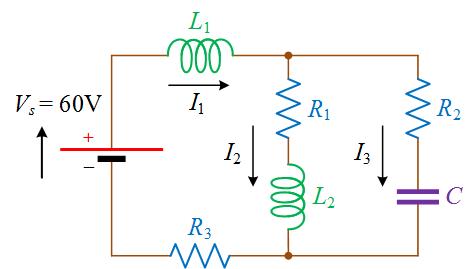

Στο εικονιζόμενο DC κύκλωμα, να υπολογίσετε τις τιμές των ρευμάτων Ι1, Ι2 και Ι3, στην κατάσταση ισορροπίας. Δίνονται: L1 = 20mH, L2 = 50mH, C = 50μF, R1 = 15Ω, R2 = 30Ω, R3 = 5Ω.
Ι1 = A, Ι2 = Α, Ι3 = Α.
Απαντήστε σε όλα τα τμήματα της ερώτησης.
Στο εικονιζόμενο κύκλωμα, να υπολογίσετε την τιμή του ρεύματος ΙΤ, την ολική ισχύ που καταναλώνεται στις αντιστάσεις PR, την ισχύ Ρ1 της πηγής V1 και την ισχύ Ρ2 της πηγής V2. Η ισχύς λαμβάνει αρνητικό πρόσημο, όταν η πηγή αποδίδει ισχύ.
ΙΤ = A, PR = W, Ρ1 = W, Ρ2 = W.
Στην εικονιζόμενη ημιτονοειδή τάση, να υπολογίσετε:
1. Tην ενεργό τιμή Vrms = V
2. Tη μέση τιμή Vav = V
2. Την περίοδο T = μs
3. Τη συχνότητα f = kHz
4. Tην αρχική φασική γωνία φ = μοίρες.
Η γωνία καθυστέρησης σημειώνεται ως αρνητική και η γωνία προπορείας ως θετική.
Ως υποδιαστολή να χρησιμοποιείται το κόμμα (,) και ΟΧΙ την τελεία (.)
Να υπολογίσετε την ολική αντίσταση Rολ του εικονιζόμενου κυκλώματος, όταν: R1 = 240 Ω, R2 = 240 Ω, R3 = 519 Ω, R4 = 426 Ω και R5 = 240 Ω.
Ως υποδιαστολή να χρησιμοποιείται το κόμμα (,) και ΟΧΙ την τελεία (.)
Να υπολογίσετε την τιμή του ρεύματος Ι, με την εικονιζόμενη φορά στο κύκλωμα, όταν: R1 = 54 kΩ, R2 = 54 kΩ, V1 = 82 V και V2 = 293 V.
Ως υποδιαστολή να χρησιμοποιείται το κόμμα (,) και ΟΧΙ την τελεία (.)
Στο εικονιζόμενο DC κύκλωμα, να υπολογίσετε τις τιμές των ρευμάτων Ι1, Ι2 και Ι3, στην κατάσταση ισορροπίας. Δίνονται: L1 = 20mH, L2 = 50mH, C = 50μF, R1 = 15Ω, R2 = 30Ω, R3 = 5Ω.
Ι1 = A, Ι2 = Α, Ι3 = Α.
Στο εικονιζόμενο κύκλωμα, να υπολογίσετε την τιμή του ρεύματος ΙΤ, την ολική ισχύ που καταναλώνεται στις αντιστάσεις PR, την ισχύ Ρ1 της πηγής V1 και την ισχύ Ρ2 της πηγής V2. Η ισχύς λαμβάνει αρνητικό πρόσημο, όταν η πηγή αποδίδει ισχύ.
ΙΤ = A, PR = W, Ρ1 = W, Ρ2 = W.
Να προσδιορίσετε σε ποια κατηγορία, AC είτε DC, ανήκουν οι εικονιζόμενες τέσσερις κυματομορφές.
