No, les fletxes poden ser cobertes per les lines o arestes per acotar

Aquesta figura

està ben acotada?

No, la longitud

no ha d’arribar als extrems

de la figura

0%✨

0%✨

Si, si cal podem esborrar una part per traçar

la línia

No, llavors s’acota

des de l’exterior de la

circumferència però no es

pot tapar

les línies o arestes per acotar

Si, les fletxes no poden ser tapades per

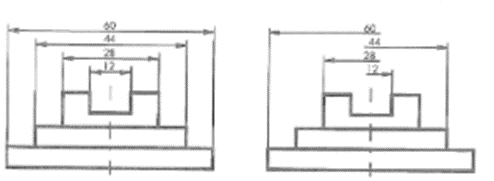

Observando estos dos planos, ¿qué imágenes utilizan el sistema de cotas correctamente?

1 2

La imagen 1 de la izquierda

100%✨

Ninguna de las dos

0%✨

La imagen 2 de la derecha

Seleccione la/s respuesta/s correcta/s:

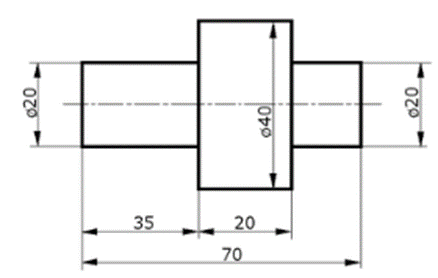

Se tiene esta figura acotada, ¿porque determinarías que es correcto?

Porque todas las cotas no horizontales se identifican con Ø.

Esta mal acotado, debería de estar todos los números de cotas en horizontal y sin cortar las líneas de cota no horizontales.

Porque las cotas están normalizadas en letra normal y las que se identifican con Ø son coherentes.

Porque los números de cota están paralelos a las líneas de cotas.

No, les fletxes poden ser cobertes per les lines o arestes per acotar

Aquesta figura

està ben acotada?

No, llavors s’acota

des de l’exterior de la

circumferència però no es

pot tapar

Si, les fletxes no poden ser tapades per

les línies o arestes per acotar

No, la longitud

no ha d’arribar als extrems

de la figura

Si, si cal podem esborrar una part per traçar

la línia

En els plànols tècnics, quines són les mides

correctes dels marges segons la normativa?

Els marges inferior, superior i dret han de ser de

10mm

El marge esquerre és de 20mm

✅

Tots els marges han de

ser de 10mm

El marge esquerre és de

15mm

Conteste la correcta.

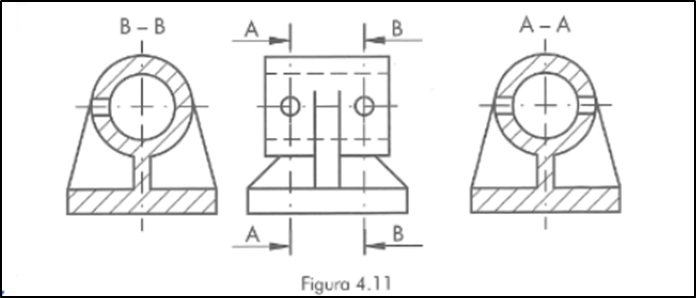

Según la figura representada y las normas del

dibujo técnico, ¿para qué crees que se usan las letras mayúsculas y las flechas

dibujadas en el trazo grueso, en los extremos del plano de corte?

Para mostrar el material de la pieza.

Para indicar la dirección del corte

Para indicar el sentido de observación del

corte.

Para señalar el tamaño real del objeto.

Para decir si el dibujo usa proyección europea

o americana.

¿Cuál es el procedimiento correcto al

finalizar un dibujo técnico, según el siguiente proceso?

Después de borrar las líneas innecesarias, se

refuerzan las líneas llenas gruesas con un lápiz más grueso y blando que el

utilizado anteriormente. Por último, se repasan las flechas y anotaciones que

no queden bien definidas

Después de borrar las

líneas innecesarias, se eliminan las flechas y anotaciones que no queden bien

definidas

Después de borrar las líneas

innecesarias, se refuerzan las líneas con el mismo lápiz que se usó para el

trazo inicial

Después de borrar las

líneas innecesarias, se refuerzan todas las líneas con un lápiz muy delgado y

duro para dar mayor detalle

A la projecció isomètrica, què passa amb els eixos i les dimensions d'un objecte?

Només es projecten dos

eixos, el tercer s'omet

Les dimensions es

representen sense modificacions

Els eixos formen angles

de 120° entre si

Les dimensions pateixen

una reducció de 0.816

Els eixos formen angles

de 90° entre si

Quina és la manera correcte de

designar un pla de tall d’una vista?

designa en els extrems del pla de tall amb el número del pla del tall i

indicant el sentit d’observació per dos punts delimitant així el pla

designa enmig del pla de tall amb

lletres majúscules indicant el sentit d’observació per dos fletxes dibuixades

en la traça grossa

No es

designa de cap manera, només es delimita el pla de tall per dos línies

discontínues

designa en els extrems del pla de tall amb lletres majúscules i indicant el

sentit d’observació per dos fletxes

dibuixades en la traça grossa
