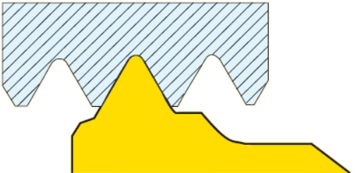

Válassza ki, hogy az alábbi lapkatípusra melyik leírás illik!

Előnyök

• Kevesebb fogásvétel szükséges.

Hátrányok

• Hosszabb fogások szükségesek a munkadarab menetén.

• A stabil feltételek elengedhetetlenek a

nagyobb terhelés és hosszabb forgácsolóél miatt.

• Csak a leggyakrabban előforduló profilokhoz és menetemelkedési értékekhez létezik.

Előnyök

-Széles skáláját lefedi a menet emelkedéseknek, mely leegyszerűsíti a raktározást.

-A menetvágás pontos munkadarab átmérőt igényel.

-A csúcsrádiusz úgy került kialakításra, hogy megfeleljen a legkisebb profilnak a lapka menetemelkedési tartományán belül.

Hátrányok

• Sorjaképződés, amelyet el kell távolítani

Előnyök

• Teljes menetprofil alakítható ki megfelelő mélységben, illetve alsó

és felső lekerekítési sugárral az erős menet érdekében.

• Nagy termelékenység, mert nincs szükség

egymást követő lépésekre.

Hátrányok

• Különböző lapka minden profilhoz

100%

Переглянути це питання

Crowdly

CNC programozó és Gépésztechnikus

Válassza ki a rajznak megfelelő programsorokat! A szerszámgép mellső késtartós a forgásirány M3!

G0 X24 Z5

G76 P010055 Q0.15 R0.04

G76 X[22.225-[25.4/9]*0.613435] Z-25 P[25.4/9]*0.613435 Q0.2 F9

G0 X18 Z5

G76 P010060 Q0.15 R0.04

G76 X[22.225-2*[25.4/9]*0.613435] Z-25 P[25.4/9]*0.613435 Q0.2 E9

G0 X24 Z5

G76 P010060 Q0.15

G76 X[22.225-2*9*0.613435] Z-25 P9*0.613435 Q0.2 F9

G0 X24 Z5

G76 P010060 Q0.15 R0.04

G76 X[22.225-2*[25.4/9]*0.613435] Z-25 P[25.4/9]*0.613435 Q0.2 E9

G0 X24 Z5

G76 P010060 Q0.15 R0.04

G76 X[20-2*2.5*0.613435] Z-25 P9 Q0.2 E9

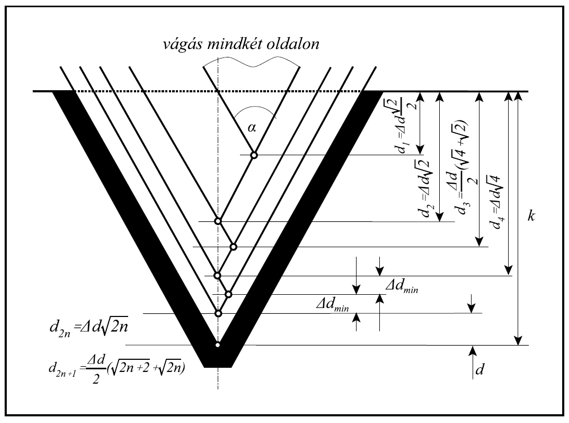

VÁLASSZA KI, HOGY AZ ALÁBBI MENETVÁGÁSI STRATÉGIÁT MELYIK CNC MONDATTAL TUDJA AKTIVÁLNI!

G76 X18.16 Z-30 A60 K0.92 Q0 D0.2 F1.5 P1

G76 X18.16 Z-30 A60 K0.92 Q0 D0.2 F1.5 P2

G76 X18.16 Z-30 A60 K0.92 Q0 D0.2 F1.5 P4

G76 X18.16 Z-30 A60 K0.92 Q0 D0.2 F1.5 P5

G76 X18.16 Z-30 A60 K0.92 Q0 D0.2 F1.5 P3

Válassza ki, hogy az alábbi lapkatípusra melyik leírás illik!

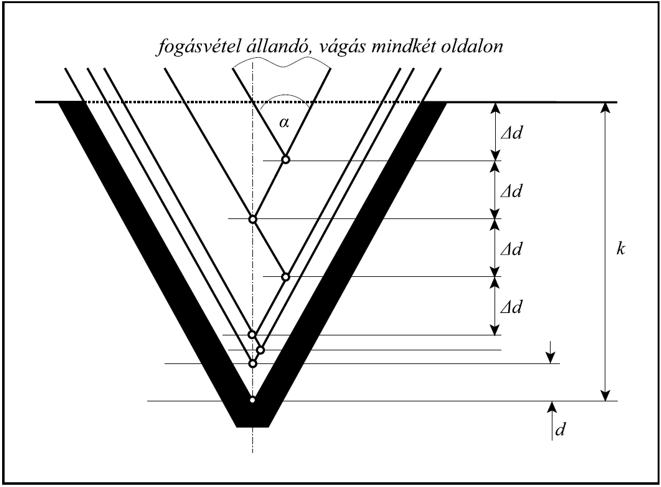

VÁLASSZA KI, HOGY AZ ALÁBBI MENETVÁGÁSI STRATÉGIÁT MELYIK CNC MONDATTAL TUDJA AKTIVÁLNI!

G76 X18.16 Z-30 A60 K0.92 Q0 D0.2 F1.5 P4

G76 X18.16 Z-30 A60 K0.92 Q0 D0.2 F1.5 P2

G76 X18.16 Z-30 A60 K0.92 Q0 D0.2 F1.5 P1

G76 X18.16 Z-30 A60 K0.92 Q0 D0.2 F1.5 P3

G76 X18.16 Z-30 A60 K0.92 Q0 D0.2 F1.5 P5

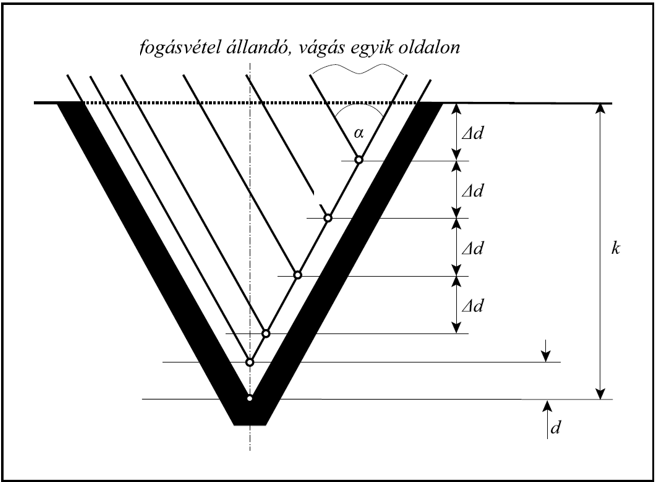

VÁLASSZA KI, HOGY AZ ALÁBBI MENETVÁGÁSI STRATÉGIÁT MELYIK CNC MONDATTAL TUDJA AKTIVÁLNI!

G76 X18.16 Z-30 A60 K0.92 Q0 D0.2 F1.5 P3

G76 X18.16 Z-30 A60 K0.92 Q0 D0.2 F1.5 P5

G76 X18.16 Z-30 A60 K0.92 Q0 D0.2 F1.5 P1

G76 X18.16 Z-30 A60 K0.92 Q0 D0.2 F1.5 P2

G76 X18.16 Z-30 A60 K0.92 Q0 D0.2 F1.5 P4

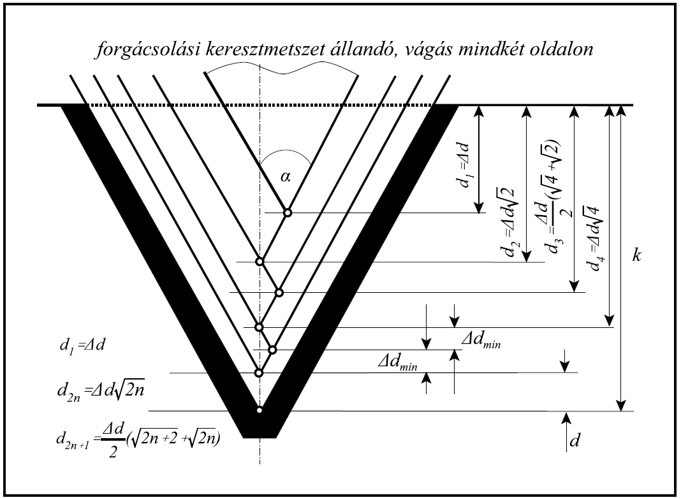

VÁLASSZA KI, HOGY AZ ALÁBBI MENETVÁGÁSI STRATÉGIÁT MELYIK CNC MONDATTAL TUDJA AKTIVÁLNI!

G76 X18.16 Z-30 A60 K0.92 Q0 D0.2 F1.5 P2

G76 X18.16 Z-30 A60 K0.92 Q0 D0.2 F1.5 P1

G76 X18.16 Z-30 A60 K0.92 Q0 D0.2 F1.5 P3

G76 X18.16 Z-30 A60 K0.92 Q0 D0.2 F1.5 P5

G76 X18.16 Z-30 A60 K0.92 Q0 D0.2 F1.5 P4

Válassza ki a rajznak megfelelő programsorokat! A szerszámgép mellső késtartós a forgásirány M3!

G0 X24 Z5

G76 P010060 Q0.15 R0.04

G76 X[20-2*2*0.613435] Z-25 P[2*0.613435] Q0.2 F2

G0 X18 Z5G76 P000060 Q0.15 R0.04G76 X[20-2*2.5*0.613435] Z-25 P[2.5*0.613435] Q0.2 F2.5

G0 X24 Z5

G76 P010060 Q0.15 R0.04

G76 X[20-2*2.5*0.613435] Z-25 P0.92 Q0.2 F2.5

G0 X24 Z5

G76 P010060 Q0.15 R0.04

G76 X[20-2*2.5*0.613435] Z-25 P[2.5*0.613435] Q0.2 F2.5

G0 X24 Z5

G76 P010060 Q0.15

G76 X[20-2*2.5*0.613435] Z-25 P[2.5*0.613435] Q0.2 F2.5

Válassza ki, hogyan kerülheti el a szerszámrezgést menetesztergálásnál!

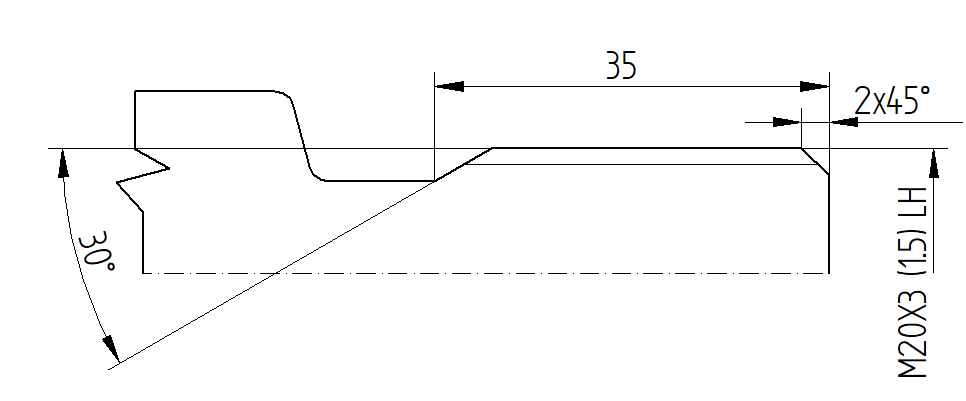

Válassza ki a rajznak megfelelő programsorokat! A szerszámgép mellső késtartós a forgásirány M03!

G0 X22 Z-40

G76 P010060 Q0.1 R0.05

G76 X[20-2*1.5*0.613435] Z5 P0.92 Q0 F3 D0.2 P4

G76 X[20-2*1.5*0.613435] Z5 P0.92 Q180 F3 D0.2 P4

G0 X22 Z-40

G76 X[20-2*1.5*0.613435] Z5 K0.92 Q0 F3 D0.2 P4

G76 X[20-2*1.5*0.613435] Z5 K0.92 Q180 F3 D0.2 P4

G0 X22 Z5

G76 P010060 Q0.1 R0.05

G76 X[20-2*1.5*0.613435] Z-40 K0.92 Q0 F3 D0.2 P4

G76 X[20-2*1.5*0.613435] Z-40 K0.92 Q180 F3 D0.2 P4

G0 X22 Z-40

G76 P010060 Q0.1 R0.05

G76 X[20-2*1.5*0.613435] Z5 K0.92 Q0 F3 D0.2 P4

G76 X[20-2*1.5*0.613435] Z5 K0.92 Q180 F3 D0.2 P4

G0 X22 Z-40

G76 P010060 Q0.1 R0.05

G76 X[20-2*1.5*0.613435] Z5 K0.92 F3 D0.2 P4

G76 X[20-2*1.5*0.613435] Z5 K0.92 F3 D0.2 P4

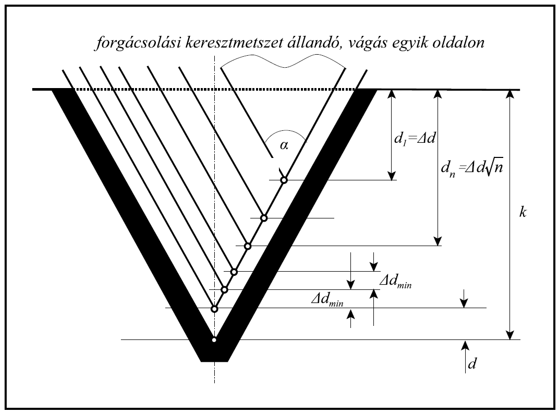

VÁLASSZA KI, HOGY AZ ALÁBBI MENETVÁGÁSI STRATÉGIÁT MELYIK CNC MONDATTAL TUDJA AKTIVÁLNI!

G76 X18.16 Z-30 A60 K0.92 Q0 D0.2 F1.5 P3

G76 X[22.225-[25.4/9]0.613435] Z-25 P[25.4/9]0.613435 Q0.2 F9

G76 X[22.225-2[25.4/9]0.613435] Z-25 P[25.4/9]*0.613435 Q0.2 E9

G76 X[22.225-290.613435] Z-25 P9*0.613435 Q0.2 F9

G76 X[22.225-2[25.4/9]0.613435] Z-25 P[25.4/9]*0.613435 Q0.2 E9

G76 X[20-22.50.613435] Z-25 P9 Q0.2 E9

G76 X[20-220.613435] Z-25 P[2*0.613435] Q0.2 F2

G0 X18 Z5
G76 P000060 Q0.15 R0.04
G76 X[20-22.50.613435] Z-25 P[2.5*0.613435] Q0.2 F2.5

G76 X[20-22.50.613435] Z-25 P0.92 Q0.2 F2.5

G76 X[20-22.50.613435] Z-25 P[2.5*0.613435] Q0.2 F2.5

G76 X[20-22.50.613435] Z-25 P[2.5*0.613435] Q0.2 F2.5

G76 X[20-21.50.613435] Z5 P0.92 Q0 F3 D0.2 P4

G76 X[20-21.50.613435] Z5 P0.92 Q180 F3 D0.2 P4

G76 X[20-21.50.613435] Z5 K0.92 Q0 F3 D0.2 P4

G76 X[20-21.50.613435] Z5 K0.92 Q180 F3 D0.2 P4

G76 X[20-21.50.613435] Z-40 K0.92 Q0 F3 D0.2 P4

G76 X[20-21.50.613435] Z-40 K0.92 Q180 F3 D0.2 P4

G76 X[20-21.50.613435] Z5 K0.92 Q0 F3 D0.2 P4

G76 X[20-21.50.613435] Z5 K0.92 Q180 F3 D0.2 P4

G76 X[20-21.50.613435] Z5 K0.92 F3 D0.2 P4

G76 X[20-21.50.613435] Z5 K0.92 F3 D0.2 P4
