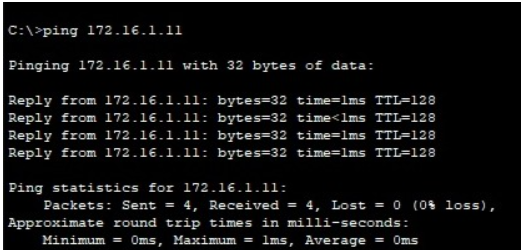

При попытке проверить соединение между ПК4 и ПК11 с помощью утилиты ping был получен следующий результат:

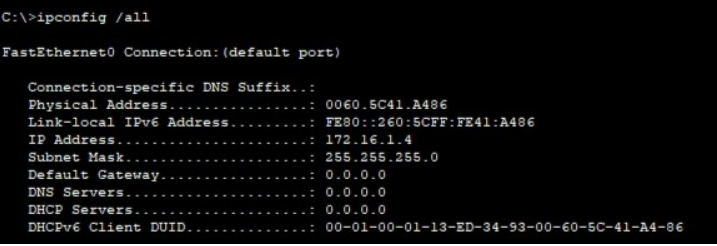

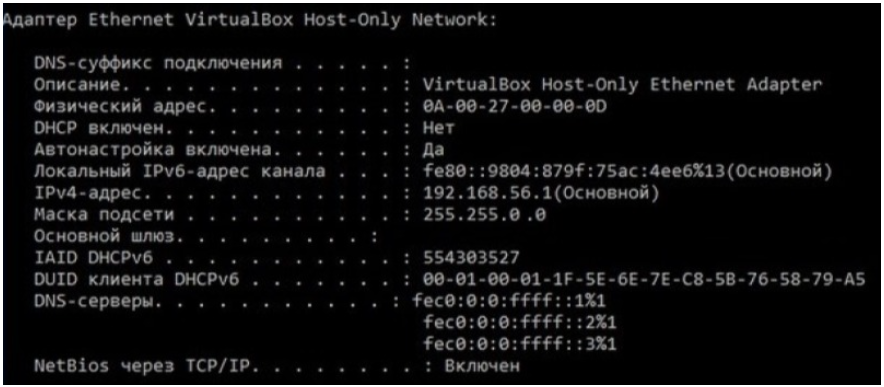

Информация о сетевых параметрах на ПК11:

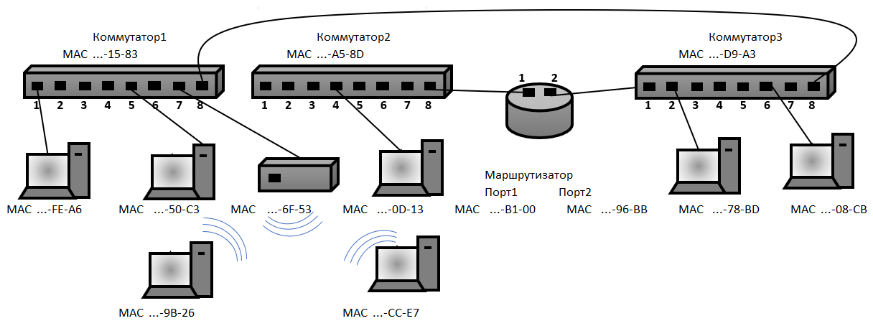

На порт 8 коммутатора 3 приходит пакет со следующими заголовками

MAC-адрес отправителя: CC-E7

MAC-адрес получателя: FE-A6

Таблица коммутатора 3 имеет следующие записи:

VLAN      MAC        Port

     7         78-BD     Fa0/2

     1         6F-53     Fa0/8

     7         CC-E7    Fa0/8

     7         15-83    Fa0/8

Настройки портов коммутатора 3:

Fa0/1  tagged, VLAN1, VLAN7

Fa0/2  untagged, VLAN7

Fa0/3  untagged, VLAN7

Fa0/4  untagged, VLAN7

Fa0/5  untagged, VLAN1

Fa0/6  untagged, VLAN1

Fa0/7  untagged, VLAN1

Fa0/8  tagged, VLAN1, VLAN7

Определите, на какие порты коммутатора 3 будет передан данный пакет

MAC-адреса в задаче заданы условно: в качестве MAC-адреса использован фрагмент MAC-адреса устройств.

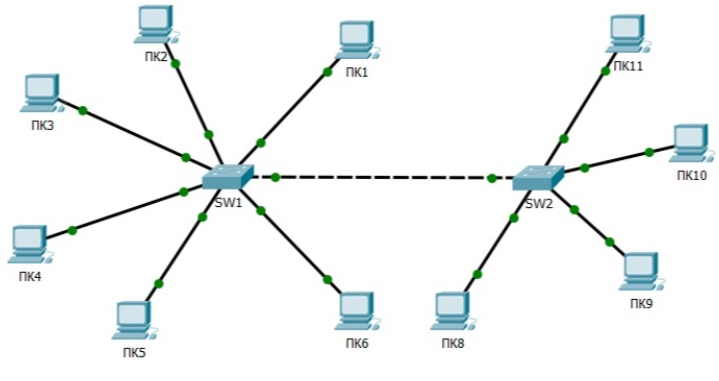

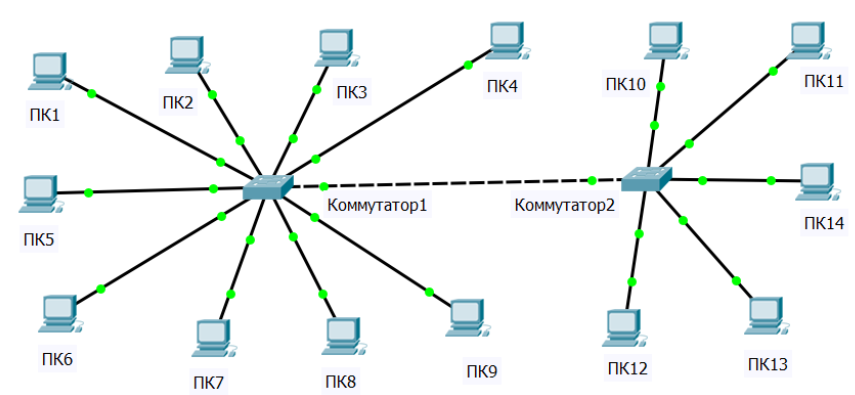

В предложенной схеме персональные компьютеры присоединены к портам с номером, совпадающим с номером ПК. Коммутаторы соединены портами fa0/16.

0005.5e3d.7870      DYNAMIC      Fa0/11

0009.7c9c.b22e       DYNAMIC      Fa0/12

0060.3eb4.0118      DYNAMIC      Fa0/16

0060.4737.4c52      DYNAMIC      Fa0/14

00d0.5860.576e      DYNAMIC      Fa0/16

00e0.8f29.501a      DYNAMIC       Fa0/16

На порт Fa0/12 коммутатора 2 поступает пакет, предназначенный на адрес 00dс.5888.57сс.

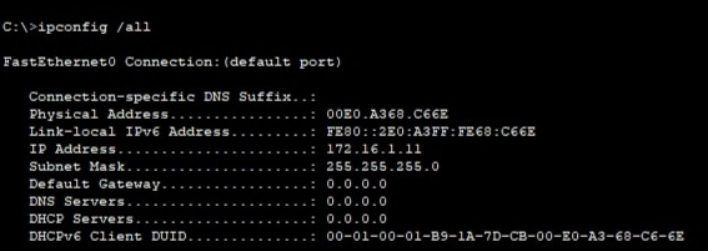

Команда, которая дает следующий результат:

MAC-адрес устройства:

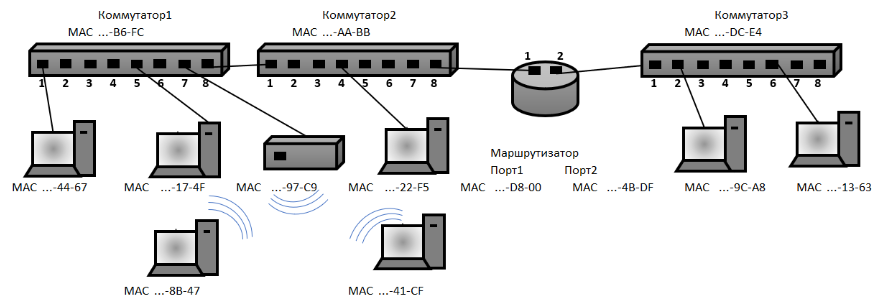

Укажите, какие адреса будут приписаны к порту 8 в таблице коммутатора1

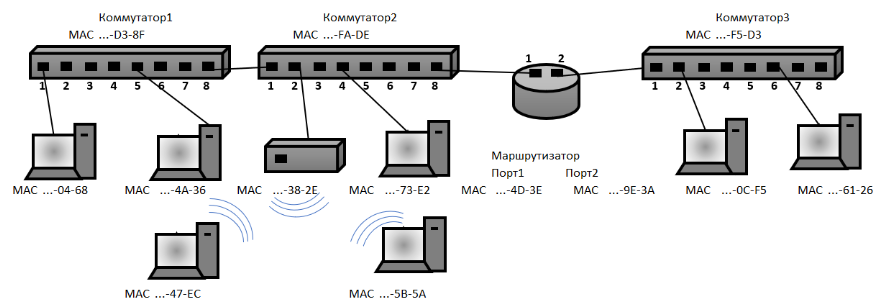

На порт 8 коммутатора 1 приходит пакет со следующими заголовками

MAC-адрес отправителя: 47-EC

MAC-адрес получателя: 5B-5A

Таблица коммутатора 1 имеет следующие записи:

5B-5A    Fa0/8

47-EC     Fa0/8

Определите, на какие порты будет передан данный пакет

MAC-адреса в задаче заданы условно: в качестве MAC-адреса использован фрагмент MAC-адреса устройств.

Выберите верные утверждения о работе маршрутизатора с пакетом

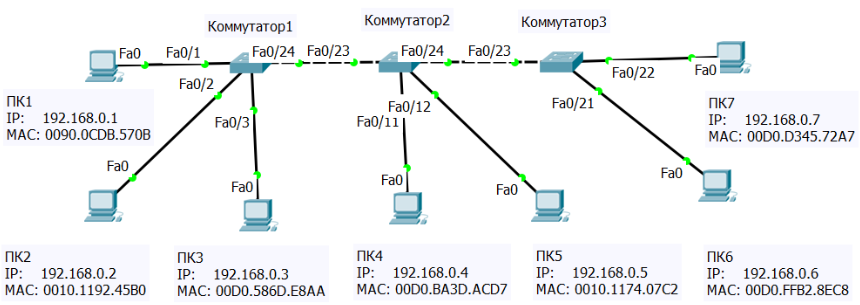

В представленной на рисунке схеме происходит интенсивный

обмен информацией. Заполните таблицу Коммутатора 2.

Ответы система проверяет автоматически; при записи ответов

руководствуйтесь следующими правилами:

1. номера портов указываются по порядковому номеру

2. при совпадении номера порта адреса указываются по

увеличению порядкового номера персонального компьютера

3. адреса пишутся аналогично записи в схеме

4. если запись должна остаться пустой, пишите прочерк: -

 Порт        Адрес

Fa

0/

Fa

0/

Fa

0/

Fa

0/

Fa

0/

Fa

0/

Fa

0/

Fa 0/

Fa 0/

Fa 0/

Два узла в одной сети имеют адреса 17.233.34.67 и  17.233.34.107. Какая самая длинная маска подсети может быть установлена для узлов данной подсети?

Ответ дать в двоично-десятичном формате (например, 255.255.255.0)

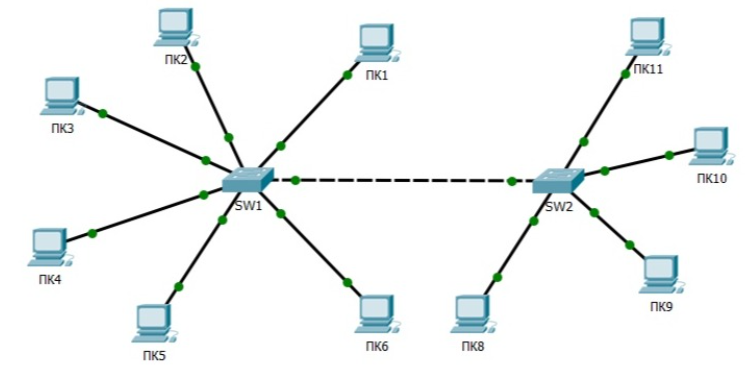

По результатам проведенного тестирования известно, что в предложенной сети

ICMP трафик разрешен на всех устройствах.

Какие выводы можно сделать на основании проведенного тестирования?
