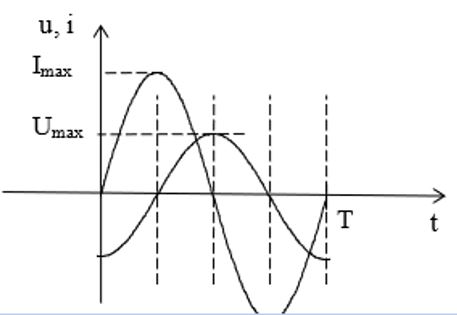

Válassza ki a vonaldiagramokhoz tartozó összefüggéseket, ha U_max = 100 V és az áramkör ellenállása 10 Ω!

u(t) =

i(t) =

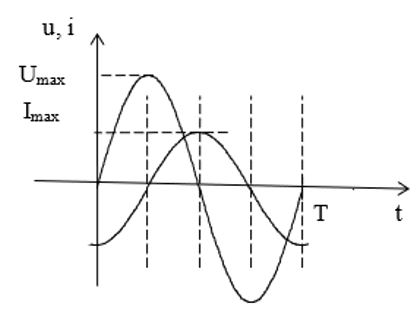

Válassza ki a vonaldiagramokhoz tartozó összefüggéseket, ha U_max = 100 V és az áramkör ellenállása 10 Ω!

u(t) =

i(t) =

Számítsa ki a 29 V csúcsértékű, -50 fok fázisszögű feszültség értékét α = 150 szögnél!

u₁₅₀ =

Válassza ki a vonaldiagramokhoz tartozó összefüggéseket, ha U_max = 100 V és az áramkör ellenállása 10 Ω!

u(t) =

i(t) =

Válassza ki a vonaldiagramokhoz tartozó összefüggéseket, ha U_max = 100 V és az áramkör ellenállása 10 Ω!

u(t) =

i(t) =

Számítsa ki a csúcsértékét a 10⁰ fázisszögű szinuszos feszültségnek, ha értéke α = -30⁰-nál u_-30 = 20 V!

u_p =

Mekkora feszültséget a mutat az u(t) = 30·sin(ωt + 40) + 4,5 V időfüggvényű feszültségre kapcsot az deprez műszer?

U_mért =

C-R csatoló tag számítása

	Adatok: C = 5 μF  R = 5 kΩ U = 16 mV

Határozza meg a kapcsolás áramfelvételét f = 15 Hz frekvencián (I)!

I =

C-R csatoló tag számítása

	Adatok: C = 2,9 μF  R = 6 kΩ U = 12 mV

Határozza meg a C-R tag határfrekvenciáját (f_h)!

f_h =

Frekvenciafüggő feszültségosztó számítása

	Adatok: XL = 4 kΩ  R = 3 kΩ U = 12 V

Határozza meg az ellenálláson fellépő feszültség értékét (U_ki)!

U_ki =
