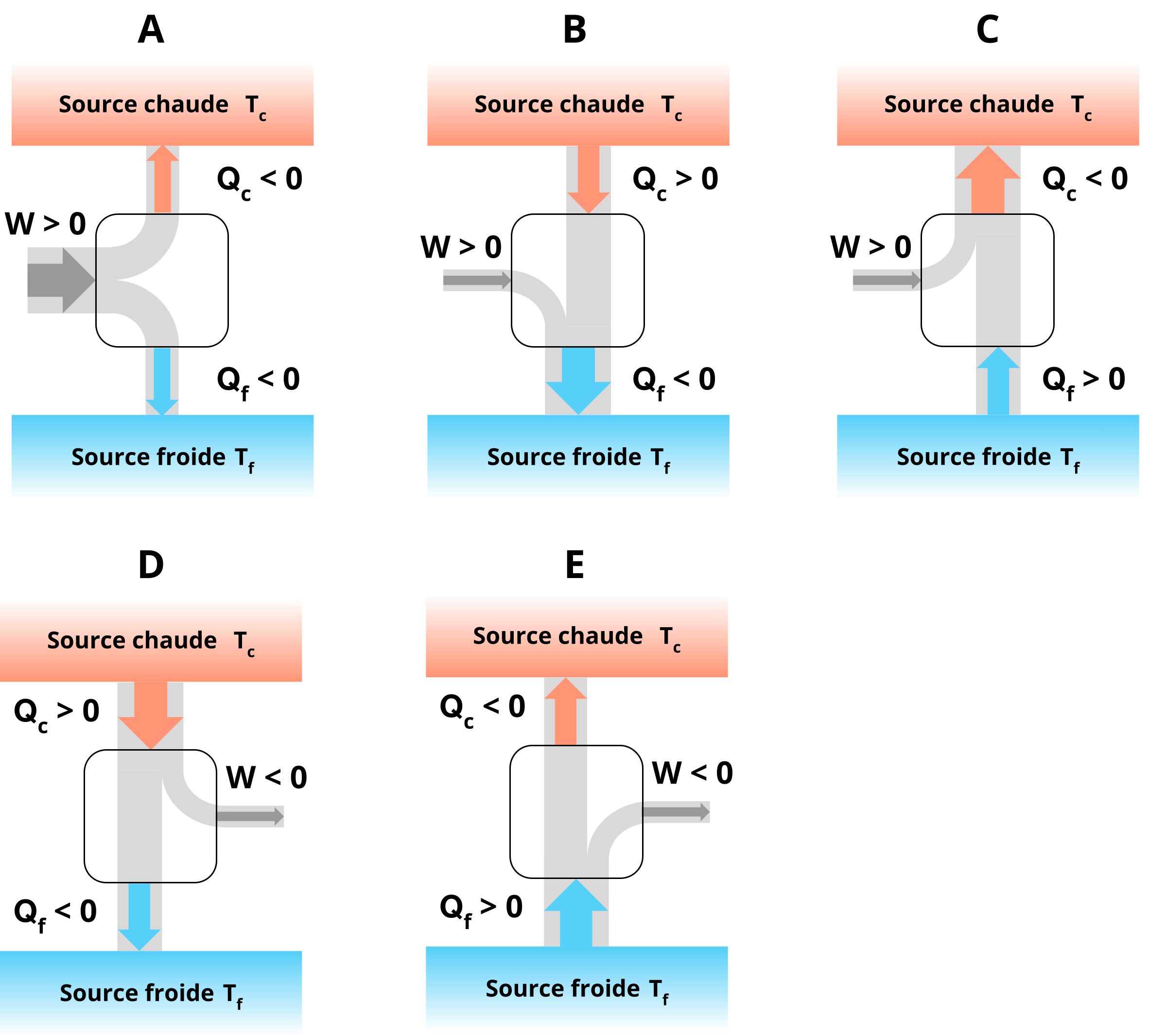

À quel(s) diagramme(s) de flux d'énergies correspond un frigo ?

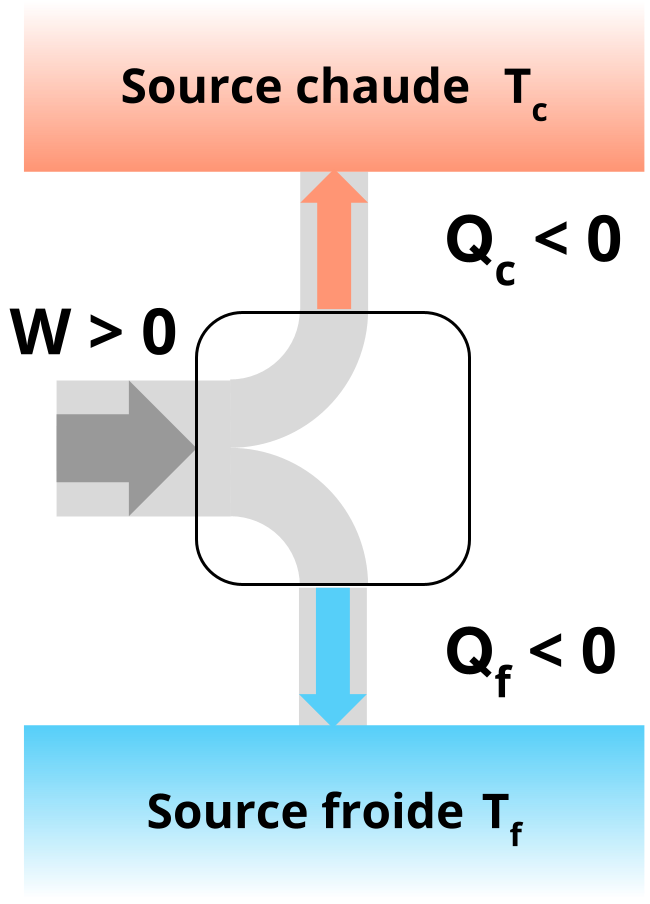

À quelle(s) type(s) de machine(s) correspond la machine ditherme suivante ?

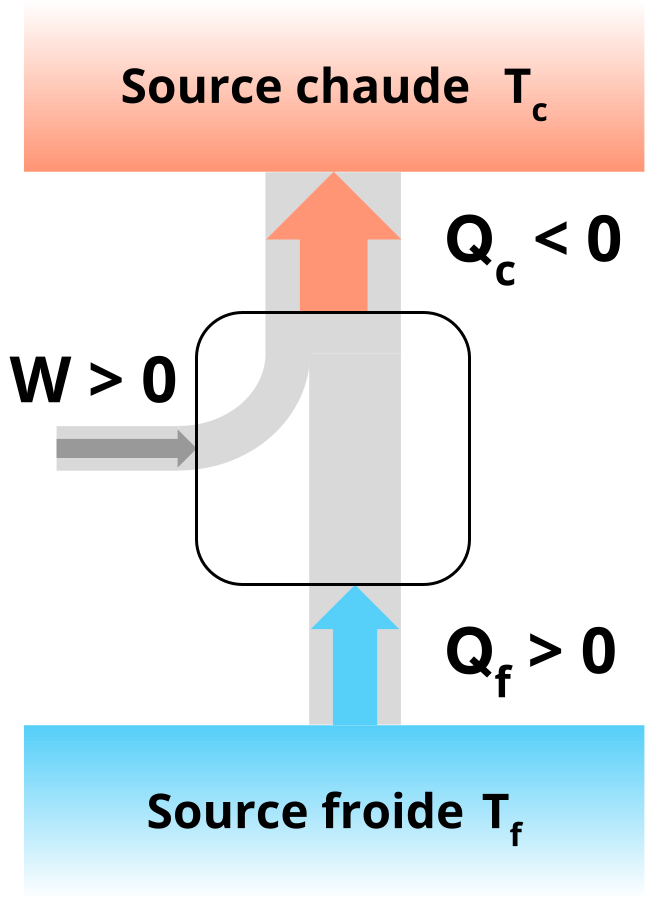

À quelle(s) type(s) de machine(s) correspond la machine ditherme suivante ?

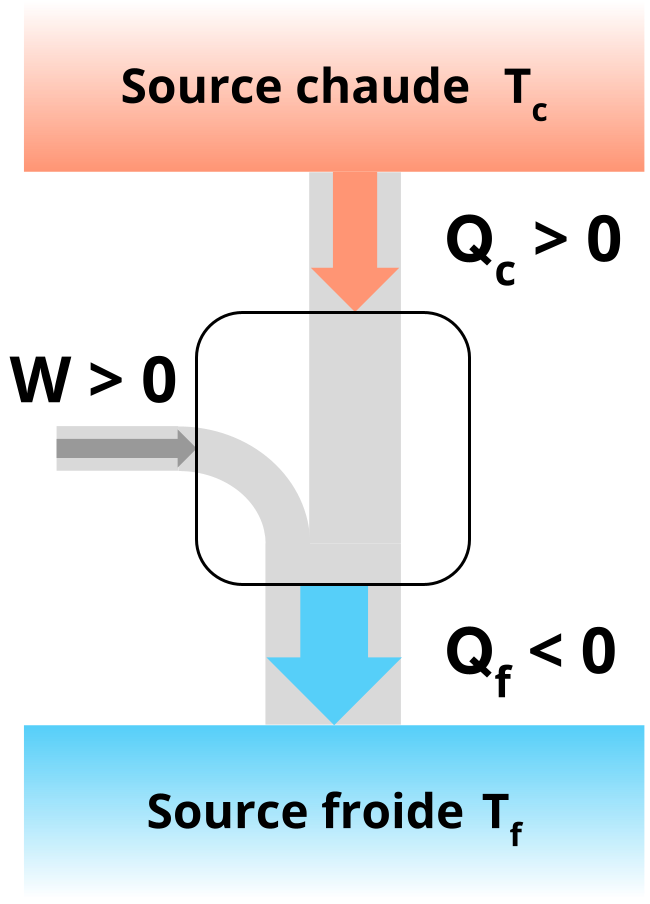

À quelle(s) type(s) de machine(s) correspond la machine ditherme suivante ?

À quel(s) diagramme(s) de flux d'énergies correspond un moteur thermique ?

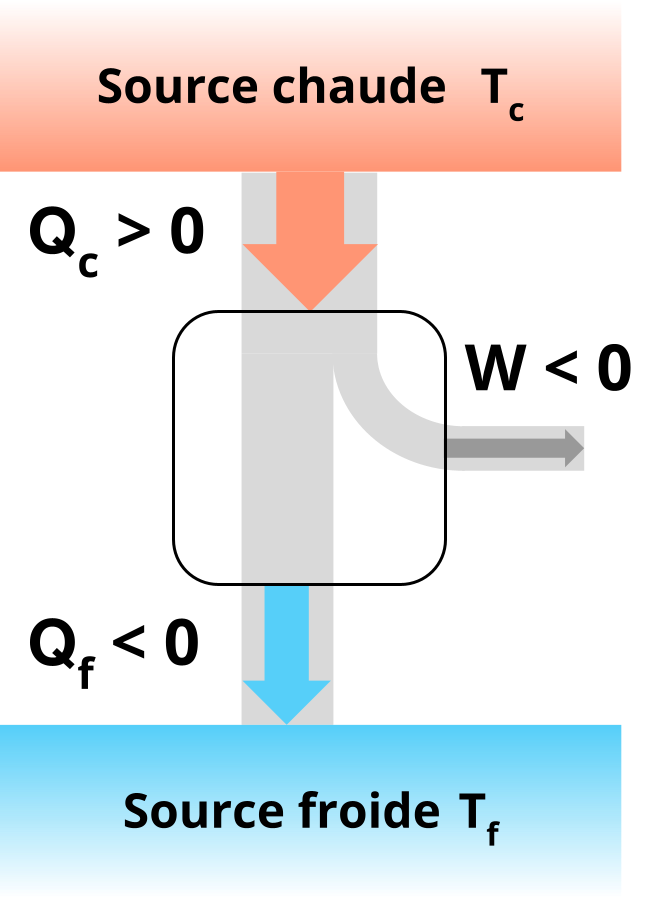

À quelle(s) type(s) de machine(s) correspond la machine ditherme suivante ?

De la vapeur d’eau entre dans une turbine à gaz à 350°C. Elle passe d’une pression de 7 bar à 1 bar. La vapeur d'eau ressort à une température de 111 °C.

Le débit est de 1 kg/s.

Quelle est la puissance fournie par la turbine (en kW) ?

De l’eau entre dans une pompe idéale à 90 °C. Elle passe d’une pression de 1 bar à 10 bar. La température de sortie est de 90 °C.

Le débit est de 2 kg/s.

Quelle est la puissance à fournir pour comprimer l’eau (en W) ?

De l’air entre dans un compresseur à 280 K. Elle passe d’une pression de 1 bar à 6 bar. L'air ressort à une température de 467 K.

Le débit est de 20 g/s.

Quelle est la puissance à fournir pour comprimer l’air (en W) ?

Quel est le signe du travail utile reçu par le gaz dans une turbine ?
