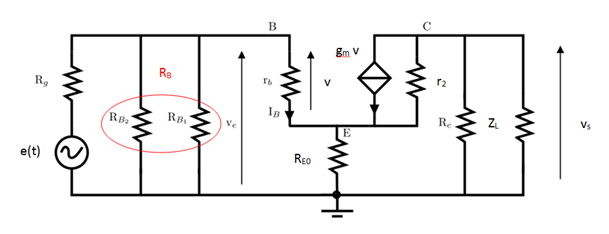

Calculez le gain intrinsèque de

ce montage sachant que :

g

Sachant que la tension d'alimentation est de 5V, calculer le courant de polarisation Ic du transistor. Attention il faut préciser l'unité.

Trouver le β du transistor sachant que son courant de polarisation I_c=6,6 mA et son courant de base I_b=9,9 µA.

Calculez l'impédance d'entrée de

ce circuit en kΩ. On prendra :

R

On considère le circuit de la figure ci-dessous. On souhaite fixer le courant à 8,2e-3 mA, sachant que l'alimentation est de 12 V, R_B1=12 kΩ et R_B2 =5 kΩ et que le β du transistor est de 200. Trouver la valeur de R_E qui convient en Ω.

Quel montage choisir si l'on veut le meilleur compromis entre gain composite, distorsion harmonique et dispersion liée aux variations de température ?
