(9) Low Pass Filter:

Angenommen Sie haben folgende Werte gemessen / Assuming you have measured the following values:

Rm = 115Ω

Cm = 253 nF

fm = 1,68 kHz

Uin m = 5,1V

The true values are:

Rt = 100Ω

Ct = 220 nF

ft = 1,5 kHz

Uin t = 5,0V

Berechnen Sie den absoluten Fehler der Phase in Grad. (Vorzeichen und Einheit beachten)

Calculate the absolute error of the output Phase in Degrees. (Note the sign and unit)

(21) Low Pass Filter:

Angenommen Sie haben folgende Werte gemessen / Assuming you have measured the following values:

Rm = 110Ω

Cm = 242 nF

fm = 1,65 kHz

Uin m = 5,0625V

The true values are:

Rt = 100Ω

Ct = 220 nF

ft = 1,5 kHz

Uin t = 5,0V

Berechnen Sie den relativen Fehler der Phase in %. (Vorzeichen und Einheit beachten)

Calculate the relative error of the output Phase in %. (Note the sign and unit)

(19) Low Pass Filter:

Angenommen Sie haben folgende Werte gemessen / Assuming you have measured the following values:

Rm = 110Ω

Cm = 242 nF

fm = 1,65 kHz

Uin m = 5,0625V

The true values are:

Rt = 100Ω

Ct = 220 nF

ft = 1,5 kHz

Uin t = 5,0V

Berechnen Sie den relativen Fehler von U_out. (Vorzeichen und Einheit beachten)

Calculate the relative error of U_out. (Note the sign and unit)

(4) High Pass Filter:

Angenommen Sie haben folgende Werte gemessen / Assuming you have measured the following values:

Rm = 110Ω

Cm = 242 nF

fm = 1,65 kHz

Uin m = 5,0625V

The true values are:

Rt = 100Ω

Ct = 220 nF

ft = 1,5 kHz

Uin t = 5,0V

Berechnen Sie den absoluten Fehler von f_C in Hz. (Vorzeichen und Einheit beachten)

Calculate the absolute error of f_C in Hz. (Note the sign and unit)

(1) Low Pass Filter:

Angenommen Sie haben folgende Werte gemessen / Assuming you have measured the following values:

Rm = 110Ω

Cm = 242 nF

fm = 1,65 kHz

Uin m = 5,0625V

The true values are:

Rt = 100Ω

Ct = 220 nF

ft = 1,5 kHz

Uin t = 5,0V

Berechnen Sie den absoluten Fehler von f_C in kHz. (Vorzeichen und Einheit beachten)

Calculate the absolute error of f_C in kHz. (Note the sign and unit)

(15) Low Pass Filter:

Angenommen Sie haben folgende Werte gemessen / Assuming you have measured the following values:

Rm = 110Ω

Cm = 242 nF

fm = 1,65 kHz

Uin m = 5,0625V

The true values are:

Rt = 100Ω

Ct = 220 nF

ft = 1,5 kHz

Uin t = 5,0V

Berechnen Sie den absoluten Fehler von U_out. (Vorzeichen und Einheit beachten)

Calculate the absolute error of U_out. (Note the sign and unit)

(17) Low Pass Filter:

Angenommen Sie haben folgende Werte gemessen / Assuming you have measured the following values:

Rm = 115Ω

Cm = 253 nF

fm = 1,68 kHz

Uin m = 5,1V

The true values are:

Rt = 100Ω

Ct = 220 nF

ft = 1,5 kHz

Uin t = 5,0V

Berechnen Sie den relativen Fehler von U_out. (Vorzeichen und Einheit beachten)

Calculate the relative error of U_out. (Note the sign and unit)

(12) High Pass Filter:

Angenommen Sie haben folgende Werte gemessen / Assuming you have measured the following values:

Rm = 115Ω

Cm = 253 nF

fm = 1,68 kHz

Uin m = 5,1V

The true values are:

Rt = 100Ω

Ct = 220 nF

ft = 1,5 kHz

Uin t = 5,0V

Berechnen Sie den absoluten Fehler der Phase in Grad. (Vorzeichen und Einheit beachten)

Calculate the absolute error of the output Phase in Degrees. (Note the sign and unit)

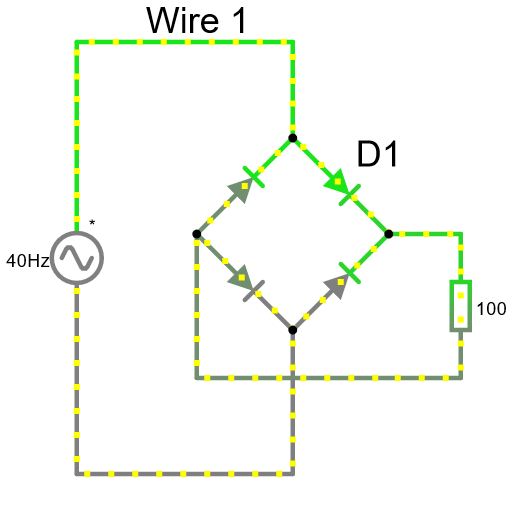

In der unten dargestellten Brückengleichrichterschaltung wurden Strom und Spannung an "Wire 1" der Diode "D1" und dem Widerstand mit 100 Ohm aufgenommen. Welches Diagramm lässt sich welchem Bauteil zuordnen? / In the bridge rectifier circuit shown below, the current and voltage at "Wire 1" of the diode "D1" and the resistor with 100 Ohm were recorded. Which diagram can be assigned to which component?

Wie ändert sich der Kollektorstrom I_C bei dem idealen NPN Transistor in Falstad in Abhängigkeit von U_CE ? / How does the collector current I_C of the ideal NPN transistor in Falstad change as a function of U_CE ?
