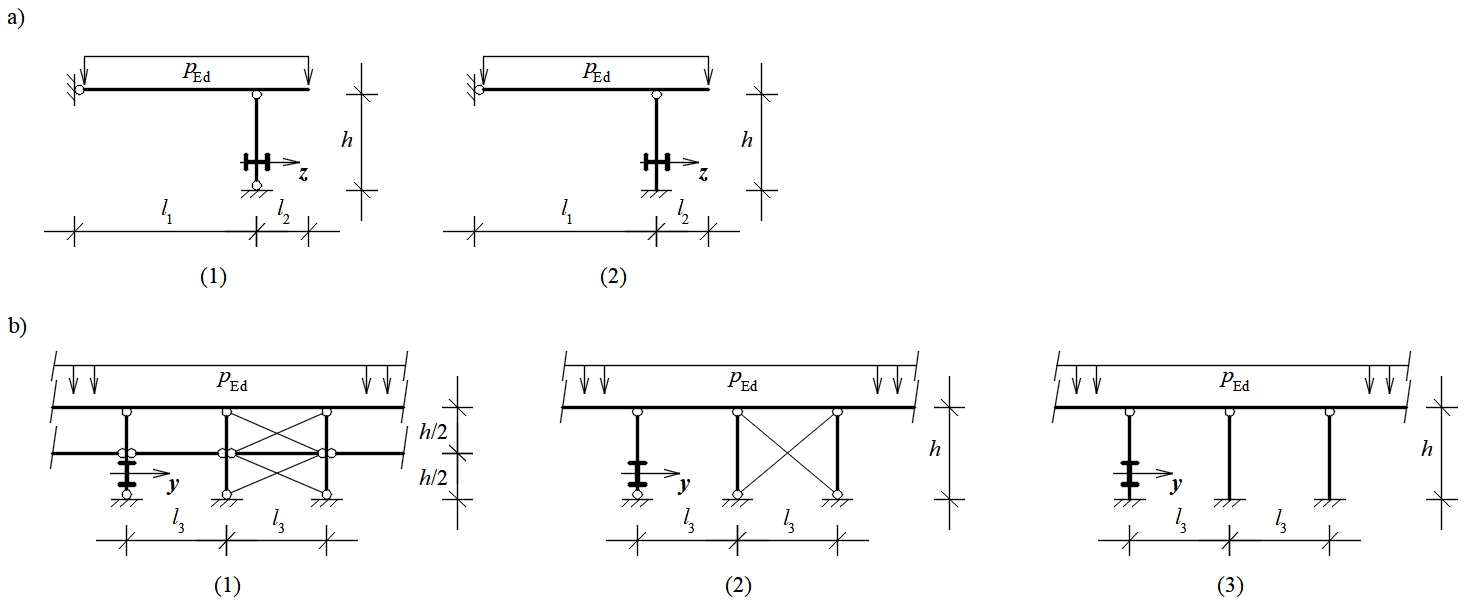

Ellenőrizze az előtető oszlopát! Az oszlop megtámasztási viszonyait a megadott nézetek szerint vegye fel: egyéni adatainak megfelelően xz síkban ('a' nézet esetén) 1 vagy 2, xy síkban ('b' nézet esetén) 1, 2 vagy 3. Az oszlop szelvényét szintén egyéni adatai tartalmazzák:

1: HE 120 B

2: HE 160 A

3: IPE 200

Az acél folyáshatárát

p_Ed = 7.00 [kN/m²]

xz sík / plane xz ('a' nézet / view 'a') = 2.00 [-]

xy sík / plane xy ('b' nézet / view 'b') = 2.00 [-]

l₁ = 5.00 [m]

l₂ = 2.00 [m]

l₃ = 6.00 [m]

h = 5.00 [m]

f_y = 355.00 [N/mm²]

szelvény / section = 1.00 [-]

Eredmenyek/Results:

N_Ed = [kN]

N_c,Rd = [kN]

λ_rel,y = [-]

λ_rel,z = [-]

N_b,Rd = [kN]

OK? = [1 / 2]

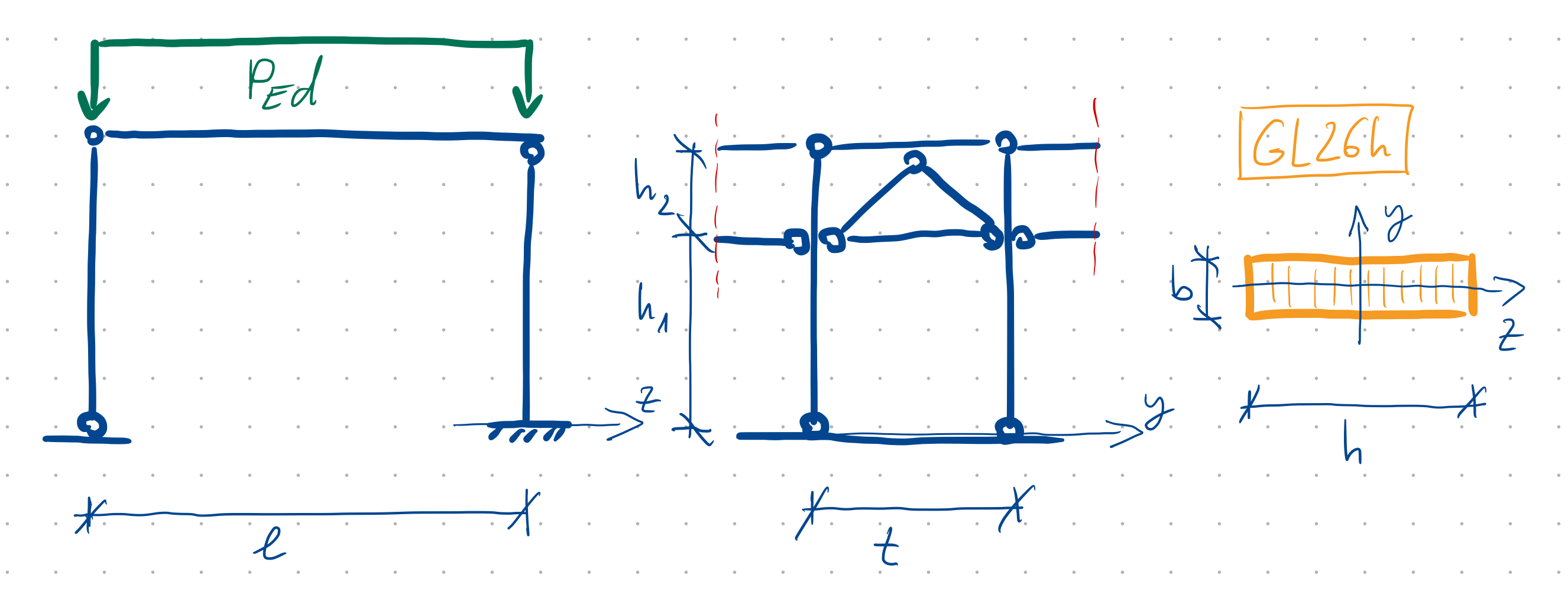

Ellenőrizze az egyhajós, fa szerkezet befogott oszlopát! A szerkezet fűtetlen belső térben található, a megadott mértékadó P_Ed teher a kiemelt hóteherből származik. Adja meg, hogy a szerkezet megfelel-e [1 - MF; 2 - NFM]!

P_Ed = 5.20 [kN/m²]

l = 14.00 [m]

t = 5.50 [m]

h₁ = 5.50 [m]

h₂ = 2.50 [m]

b = 120.00 [mm]

h = 500.00 [mm]

Eredmenyek/Results:

N_Ed = [kN]

f_c,0,d = [N/mm²]

λ_y = [-]

λ_z = [-]

k_c,y = [-]

k_c,z = [-]

N_b,Rd = [kN]

OK? = [1/2]
