Опис

роботи тригера можна представити

Як зміниться

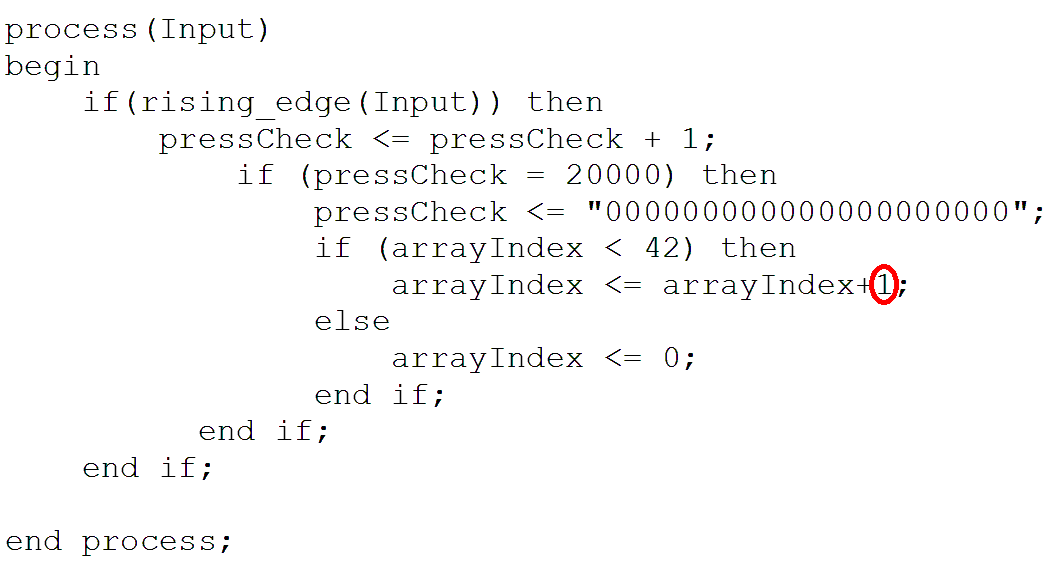

сформований синусоідальний сигнал (лаб. робота 5) якщо у процесі, який

забезпечує вибір номера елемента масиву значення 1 змінити на 2?

arrayIndex – номер елемента масива.

Які з

представлених пар записів сигналів не є еквівалентними у

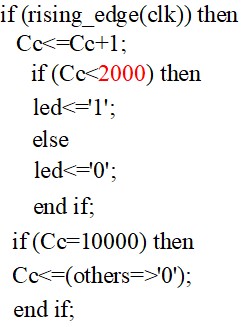

Представленому фрагменту програми для

формування періодичних імпульсів

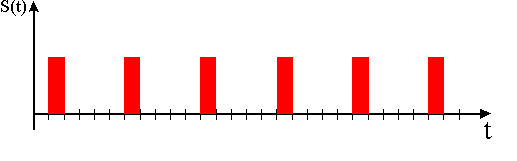

 відповідає сигнал, показаний на графіку:

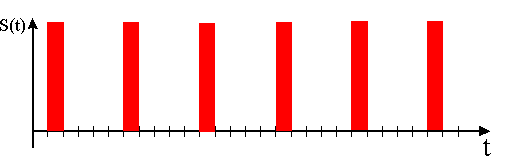

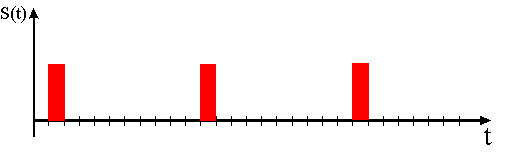

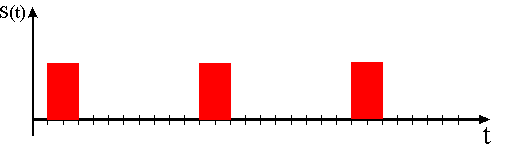

Якому графіку буде відповідати сформований сигнал,

якщо значення 2000 збільшити до 4000?

В якому стані може бути процес?

Надано частину VHDL програми:

signal a,b: std_logic_vector(1 downto 0);

signal c: std_logic_vector(3 downto 0);

 c <= a & b;

Надано частину VHDL коду

, що описує роботу

тригера:

process (clock)

begin

if clock='1' then

if data'last_event<='x'; else

q<=data after delay;

end if;

end if;

end process;

Як зміниться

частота сформованого синусоідального сигналу (лаб. робота 5), якщо у процесі,

який забезпечує вибір номера елемента масиву значення 1 змінити на 2?

arrayIndex – номер елемента масива.

Який

запис є вірним при програмному зверненні до елементів масиву, якщо

Надано частину VHDL коду

, що описує роботу

тригера:

process (clock, data)

begin

if clock='1' then

q<=data after delay;

end if;

end process;
