Scale: 500mV/div / 1ms/div

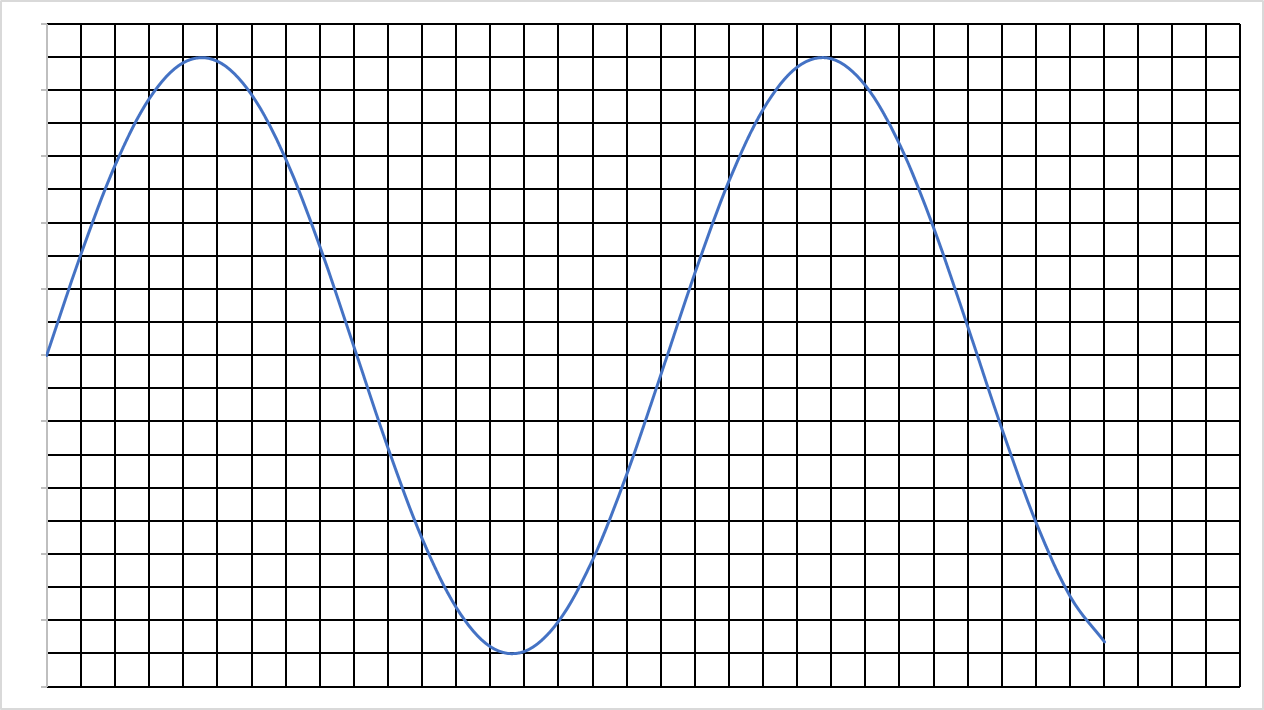

Bestimmen Sie die Frequenz des Signals in Hertz (mit Einheit)

Determine the frequency of the signal in Hertz (incl Unit)

Ein Operationsverstärker wird mit den Spannungen +-15V versorgt. Die Widerstände sind  R_f = 2,2 kOhm, R_1 = 1 kOhm, R_2 = 2,2 kOhm, R_3 = 2.2 kOhm.  Die Spannungen betragen U_1 = 0.454V U_2 = 1V und U_3 = 1 V. Wie groß ist die Spannung am Ausgang U_out? / An operational amplifier is supplied with the voltages +-15V. The resistors are R_f = 2.2 kOhm, R_1 = 1 kOhm, R_2 = 2.2 kOhm, R_3 = 2.2 kOhm.  The voltages are U_1 = 0.454V U_2 = 1V and U_3 = 1 V. What is the voltage at the output U_out?

Der Operationsverstärker eines Spannungsfolgers wird mit den Spannungen +15V / -15V versorft. Am +Eingang/U_in liegt eine Spannung von -3,65V an. / The operational amplifier of a voltage follower is supplied with the voltages +15V / -15V. A voltage of -3.65V is applied to the +input/U_in.

Wie groß ist die Spannung von U_out? / What is the voltage of U_out?

Ein Operationsverstärker wird mit den Spannungen +-15V versorgt. Der Widerstand R_f = 10 kOhm, der Widerstand R_g = 1 kOhm, An U_in liegt eine Spannung von -1,3V an. / An operational amplifier is supplied with the voltages +-15V. The resistor R_f = 10 kOhm, the resistor R_in = 1 kOhm, a voltage of -1.3V is applied to U_in.

 Wie groß ist die Spannung an U_out? How large is the volatage at U_out?

Ein Operationsverstärker wird mit den Spannungen +-15V versorgt. Der Widerstand R_f = 10 kOhm, der Widerstand R_in = 1 kOhm, An U_in liegt eine Spannung von -1,3V an. / An operational amplifier is supplied with the voltages +-15V. The resistor R_f = 10 kOhm, the resistor R_in = 1 kOhm, a voltage of -1.3V is applied to U_in.

Wie groß ist die Spannung an U_out? / How large is the voltage U_out?

Ein Transistor wird wie in der unten dargestellten Schaltung als Schalter verwendet. Wie groß ist der notwendige Widerstand R_B wenn die Versorgungsspannung U_s=5V, der Spannungsabfall an der LED 2,2V, der Strom der Diode I_D = 10mA, der Verstärkungsfaktor beta = 200 und U_CE = 0.2 V angenommen werden? /A transistor is used as a switch as shown in the circuit below. What is the required resistance R_B if the supply voltage U_s = 5V, the voltage drop at the LED 2.2V, the current of the diode I_D = 10mA, the amplification factor beta = 200 and U_CE = 0.2 V are assumed?

Wie erkennen Sie mit einer Widerstandsmessung eine defekte Diode? / How do you recognise a defective diode using resistance measurement?

Wie groß ist der Spannungsabfall einer Germaniumdiode in Durchlassrichtung? / What is the voltage drop of a germanium diode in the forward direction?

Geben Sie das Ergebnis mit der Einheit an!  / Enter the result with the unit!

Wie groß ist der Widerstand einer Diode in Sperrrichtung? / What is the resistance of a diode in the reverse direction?

Wie sind die zu erwartenden Ergebnisse für die Überprüfung eines NPN Transistors mit der Diodentestfunktion auf dem Multimeter? / What are the expected results for testing an NPN transistor with the diode test function on the multimeter?
