Ein BC547 Transistor wird im aktiven Bereich als Verstärker betrieben wie in der Schaltung unten dargestellt. Der Verstärkungsfaktor soll A_U = -15, die Versorgungsspannung U_s=5V, der maximale Kollektorstrom I_cmax = 50mA, der Kollektorstrom im Betriebspunkt I_c = 20mA angenommen werden.  Wie groß ist der berechnete Basisvorwiderstand R_B1? / A BC547 transistor is operated as an amplifier in the active range as shown in the circuit below. The amplification factor should be assumed to be A_U = -15, the supply voltage U_s = 5V, the maximum collector current I_cmax = 50mA, the collector current at the operating point I_c = 20mA.  How large is the calculated base resistor R_B1?

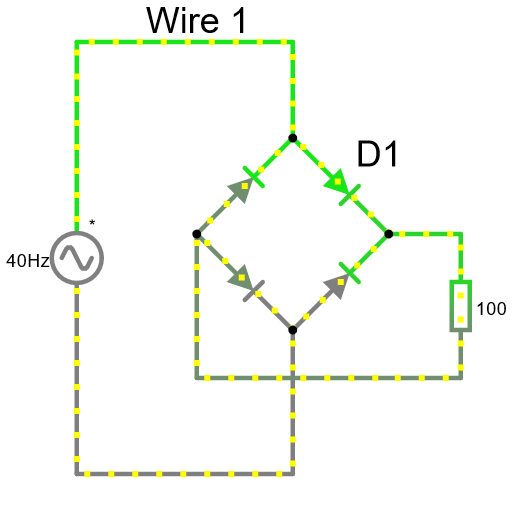

In der unten dargestellten Brückengleichrichterschaltung wurden Strom und Spannung an "Wire 1" der Diode "D1" und dem Widerstand mit 100 Ohm aufgenommen. Welches Diagramm lässt sich welchem Bauteil zuordnen? / In the bridge rectifier circuit shown below, the current and voltage at "Wire 1" of the diode "D1" and the resistor with 100 Ohm were recorded. Which diagram can be assigned to which component?

Wie hängen Basis-Emitter Spannung U_BE, Basisstrom I_B und Kollektorstrom I_C in der folgenden Schaltung zusammen? / What is the relationship between base-emitter voltage U_BE, base current I_B and collector current I_C in the following circuit?

Wie verhält sich der Strom I_B in Abhängigkeit der Spannung U_BE in dem idealen NPN Transistor in Falstad? / How does the current I_B behave as a function of the voltage U_BE in the ideal NPN transistor in Falstad?

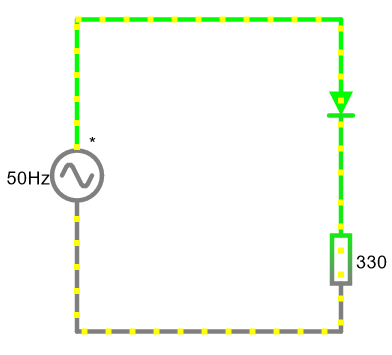

In der folgenden Gleichrichterschaltung fällt über den Widerstand eine Spannung ab. In welchen Diagramm gibt das grüne Signal den Spannungsabfall korrekt wieder? / In the following rectifier circuit, a voltage drops across the resistor. In which diagram the green line correctly shows the voltage drop across the resistor?

R = 1kΩ

C = 490nF

Berechnen Sie die Zeitkonstante Tau in ms (inklusive Einheit)

Calculate the time constant Tau in ms (including unit)

(1)

R = 100Ω

C = 220nF

f = 1,5kHz

U_in = 0,1V

Berechnen Sie die Phase eines Tiefpass-Filters (in Grad mit Einheit)

Calculate the phase of a low-pass filter (in degree incl. Unit)

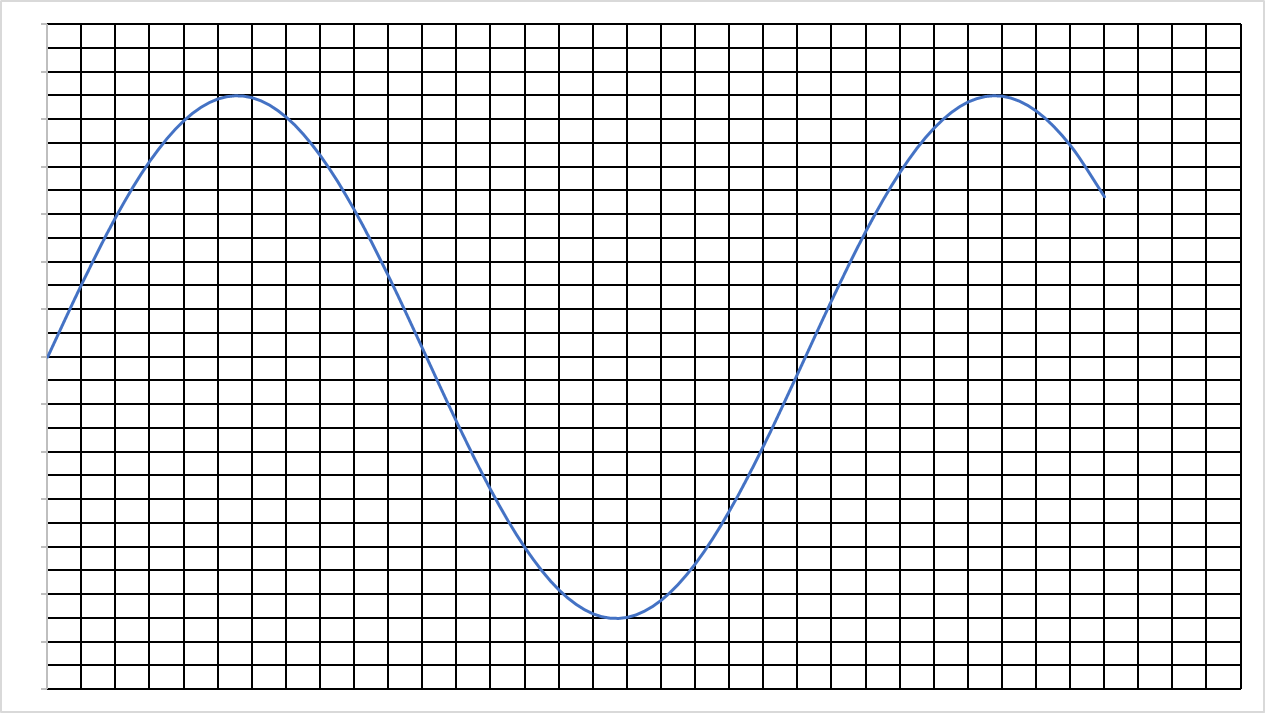

Scale: 500mV/div / 1ms/div

Bestimmen Sie die Frequenz des Signals in Hertz (mit Einheit)

Determine the frequency of the signal in Hertz (incl Unit)

(5)

R = 1100Ω

C = 220nF

f = 2,5kHz

U_in = 6V

Berechnen Sie die Ausgangsspannung in Mili-Volt (mit Einheit)

Calculate the Output Voltage in mV (incl Unit)

R = 100Ω

C = 200nF

Berechnen Sie die Zeitkonstante Tau in s (inklusive Einheit)

Calculate the time constant Tau in s (including unit)
